7 Opciók Üzemeltetési útmutat ó SIPLACE F5 HM 7.13 NYÁK-alátám asztás Software-verzió: SR. 408.xx Kiadás: 0 3/2006 HU 218 7.13 NYÁK-alátáma sztás Cikk-sz. 003024 54-xx A széle s nyo mtatott áramkör i lap ok hajla mosak a…
Üzemeltetési útmutató SIPLACE F5 HM 7 Opciók
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 7.12 SIPLACE Productivity-Lift
217
7.12.3 A Productivity-Lift előnyei
A Productivity-Lift segítségével a gépsoron belüli automaták magasabb beültetési rátája miatt a
teljes gépsor termelékenysége fokozható.
7

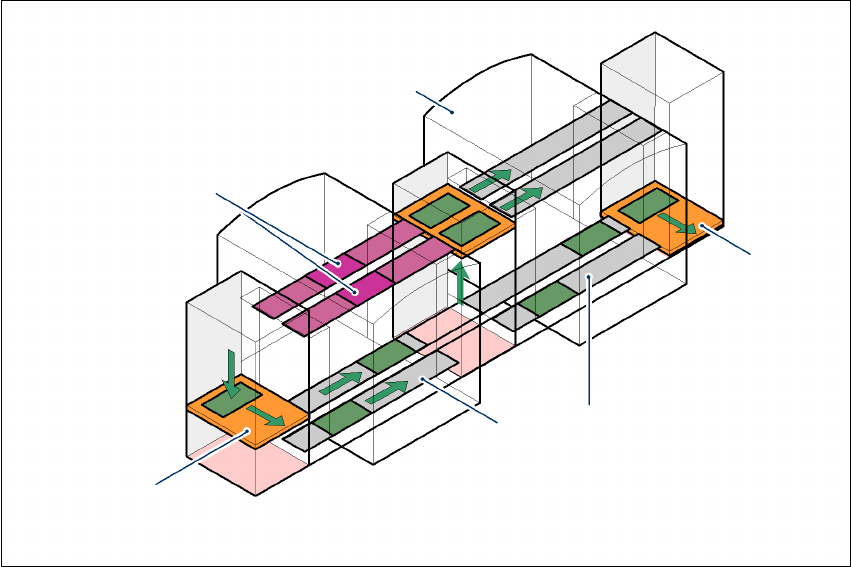

7.12 - 3 ábra Productivity-Lift, állásid
ő
k elkerülése
A párhuzamosan összekapcsolt gépsorokban az egyes automaták kiesése esetén nem áll le a
teljes gépsor. Ezenkívül hozzá lehet férni egy géphez úgy, hogy a gépsor többi része továbbra is
megszakítás nélkül végzi a beültetési folyamatot.
Ez vonatkozik például a következőkre
– a folyamatból adódó ellenőrzés vagy tesztüzem
– nyák-jelek, tokozatformák programozása vagy teszt-beültetés,
– karbantartás vagy javítás
–kezelői hiba, pl. a hevederek nem megfelelő időben történő végtelenítése vagy az
alkatrészhiány.
További előny, hogy a gépsor a szoftver segítségével tetszőlegesen átkonfigurálható, anélkül,
hogy a gépeket át kellene állítani.
Beültetéssel elfoglalt
NYÁK-szállítási utak
Beültető automata
Horizontális és
vertikális lift
Padló alatti
szállítás
Nyomvonal-
váltás
7 Opciók Üzemeltetési útmutató SIPLACE F5 HM
7.13 NYÁK-alátámasztás Software-verzió: SR.408.xx Kiadás: 03/2006 HU
218
7.13 NYÁK-alátámasztás
Cikk-sz. 00302454-xx
A széles nyomtatott áramköri lapok hajlamosak a beültet során berugózni, így az alkatrészek
adott esetben nem ültethetők be a kívánt pontossággal. Az erősen ívelt nyomtatott áramköri lapok
is befolyásolják a beültetési pontosságot. Az emelőasztalra NYÁK-alátámasztást szerelve ez a
probléma könnyen elhárítható.
7

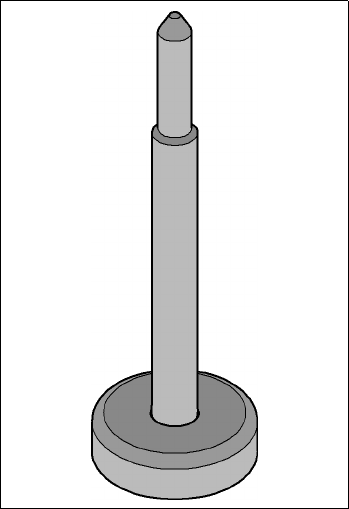

7.13 - 1 ábra NYÁK-alátámasztás
Üzemeltetési útmutató SIPLACE F5 HM Tárgymutató
Kiadás: 03/2006 HU
219
Tárgymutató
12 mm S - hevederszállító a kondenzátorokhoz
fémpor-alapra
C/D építési forma
139
E építési forma
140
12 szegmenses Collect&Place-fej
72
AR-érzékelő modul
88
beültetési pontosság
72
csillagfej 12 szegnyereggel
88
csillagmotor
88
felépítése
88
forgató állomáshoz
88
leírás
89
motor, "kidobás" szelepállító hajtómű
88
műszaki adatok
89
szögpontosság
72
Z-tengelymeghajtás
88
12 szegmenses-Collect&Place-fej felépítése
88
12/16 mm S hevederszállító
138
1. hely
69
1. portál NYÁK-kamerával
69
24/32 mm S DP hevederszállító mély zsebekhez
142
24/32 mm S hevederszállító
141
2. lézerosztály
42
3 x 8 mm S hevederszállító
136
3 x 8 mm S hevederszállító a 0201/0402-
alkatrészekhez
137
3. hely
69
44 mm S DP hevederszállító mély zsebekhez
144
44 mm S hevederszállító
143
56 mm S DP hevederszállító mély zsebekhez
146
56 mm S hevederszállító
145
6 szegmenses Collect&Place-fej
72
beültetési pontosság
72
csillagfej 6 szegnyereggel
90
csillagmotor
90
forgató állomáshoz
90
leírás
91
motor, "kidobás" szelepállító hajtómű
90
műszaki adatok
91
standard AR-érzékelő modul
90
szögpontosság
72
Z-tengelymeghajtás
90
6 szegmenses Collect&Place-fej DCA-kamerával
csillagfej 6 szegnyereggel
211
csillagmotor
211
DCA-érzékelő modul
211
forgató állomáshoz
211
leírás
212
motor, "kidobás" szelepállító hajtómű
211
műszaki adatok
212
Z-tengelymeghajtás
211
6 szegmenses-Collect&Place-fej felépítése
90
6 szegmenses-Collect&Place-fej felépítése DCA-
kamerával
211
6/12 szegmenses Collect&Place-fej
69
72 mm S hevederszállító
147
8 mm S II hevederszállító
135
88 mm S hevederszállító
148
A
adagoló automata biztosítása elcsúszás ellen 46
adagolóhiba elkerülése
121
alkatrész Bar-kódja
adatbevitel
187
általános tudnivalók
186
bar-kódok száma
187
csatlakozás
187
előre beállított kódfajták
187
jelek száma
187
műszaki adatok
187
nyomvonal-foglalás
186
szűrő az adatok kiválogatásához
187
utántöltési ellenőrzés
187
alkatrész számláló
52
alkatrészasztal és S-szállítók előkészítése
felszereléshez
118
alkatrészek utántöltése
123
alkatrész-előkészítés
72
alkatrészkocsi
157, 158
alkatrészasztal
157
az alkatrészasztal megemelésére szolgáló
gomb
157
az alkatrészasztal reteszelésére és
lesüllyesztésére szolgáló fül
157
fel- és lecsatlakoztatás
124
felépítése
157
hevederhulladék tartály
157
hevederkonténer
157
