3 Műszaki adatok
3.1 Gépleírás
Az beültető automata egy portáltengely-rendszerrel ellátott nagyteljesítményű beültető rendszer.
Ezen helyezkedik el egy 6/12 szegmenses-Collect&Place-fej, egy Pick&Place-fej és egy NYÁK-
kamera.
3
3.1 - 1 ábra Az automata m
ű
ködésének leírása
(1) 6/12 szegmenses Collect&Place-fej AR-kamerával
(2) 1. portál NYÁK-kamerával
(3) Pick&Place-fej
(4) Fine-Pitch-kamera a Pick&Place-fejhez
(5) Stacioner AR-előkészítés (1. hely)
(6) Stacioner AR-előkészítés (3. hely)
(7) Nyomtatott áramköri lapokat továbbító egység (dupla szállítószalagos lehetőség)
3 Műszaki adatok Üzemeltetési útmutató SIPLACE F5 HM
3.1 Gépleírás Software-verzió: SR.408.xx Kiadás: 03/2006 HU
70
A beültető fejek alkatrészeket hoznak a stacioner szállítóktól és beültetik azokkal a nyomtatott
áramköri lap szállítójába befogott nyomtatott áramköri lapot.
A 12 szegmenses-Collect&Place-fej a 0201-től 18,7 x 18,7 mm² méretű alkatrészeket dolgozza
fel. A 6 szegmenses-Collect&Place-fejjel emelhető a beültetési teljesítmény, ha a beültetési
folyamatban magas az IC részaránya. Az alkatrészspektrum a 0603-től az 32 x 32 mm² méretig
terjed. A DCA- és a 0201-csomaggal kisebb alkatrészek, mint pl. a 0201 is beültethetők.
A Pick&Place-fej különösen a magas pólusszámú Finepitch-alkatrészek beültetéséhez alkalmas.
Végrehajtja a beültetést 1,6 x 0,8 mm² mérettől az 55 x 55 mm² méretig. A nyomtatott áramkör-
központosítás érzékelő modulja mellett a Collect&Place-fej és a Pick&Place-fej BE-érzékelő
moduljával is rendelkezik az automata.
A beültető automata koncepciója
– stacioner szállítóival,
– a beültetés alatt nyugalomban lévő nyomtatott áramköri lapokkal,
– és pozícionálható beültető fejeivel
egy sor döntő előnnyel rendelkezik:
– Így például a pipettakonfiguráció a rugalmas 6/12 szegmenses Collect&Place fejek révén a
pipettacserélővel kombinálva rövid idő alatt és automatikusan igazítható különböző nagyságú
alkatrészek felvételéhez. Ugyanez érvényes a Pick&Place-fejnél is. Azonkívül optimalizálhatja
az elmozdulási utakat és a beültetési sorrendet is.
– Stacioner szállítókkal a nagyon kicsi alkatrészeket is biztonságosan fel lehet venni.
– Az alkatrészek elcsúszása a nyomtatott áramköri lapon a beültetés alatt - ahogy ez gyakran
előfordul a mozgatott nyomtatott áramköri lapoknál - ki van zárva, mivel a nyomtatott áramköri
lap a beültetés alatt nyugalomban van.
– Azonkívül jól megtervezett optikai központosító rendszerek (érzékelő rendszerek)
gondoskodnak az alkatrészek és nyomtatott áramköri lapok számára a nagy pozícionálási
pontosságról.
– Az alkatrészek utántöltése és a hevederek összetoldása a gép leállítása nélkül történhet.
–Az előre felszerelt alkatrészkocsik lehetővé teszik, hogy az automatát hosszabb állási idő
nélkül szereljék át.
Az alkatrész-előkészítéshez Waffle-pack váltó alkalmazható.
Üzemeltetési útmutató SIPLACE F5 HM 3 Műszaki adatok
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 3.1 Gépleírás
71
3.1.0.1 A fejmodularitás koncepciója (Head Modularity)
A HM rövidítés jelzi a ’Head Modularity’-t (fejmodularitást) az automata megnevezésében
SIPLACE F5 HM. 3
A 6- és 12 szegmenses-Collect&Place-fej egyszerű cseréje lehetővé teszi a beültető automaták
rövid időn belüli átállítását a beültetési megrendelések követelményeihez. 3
3

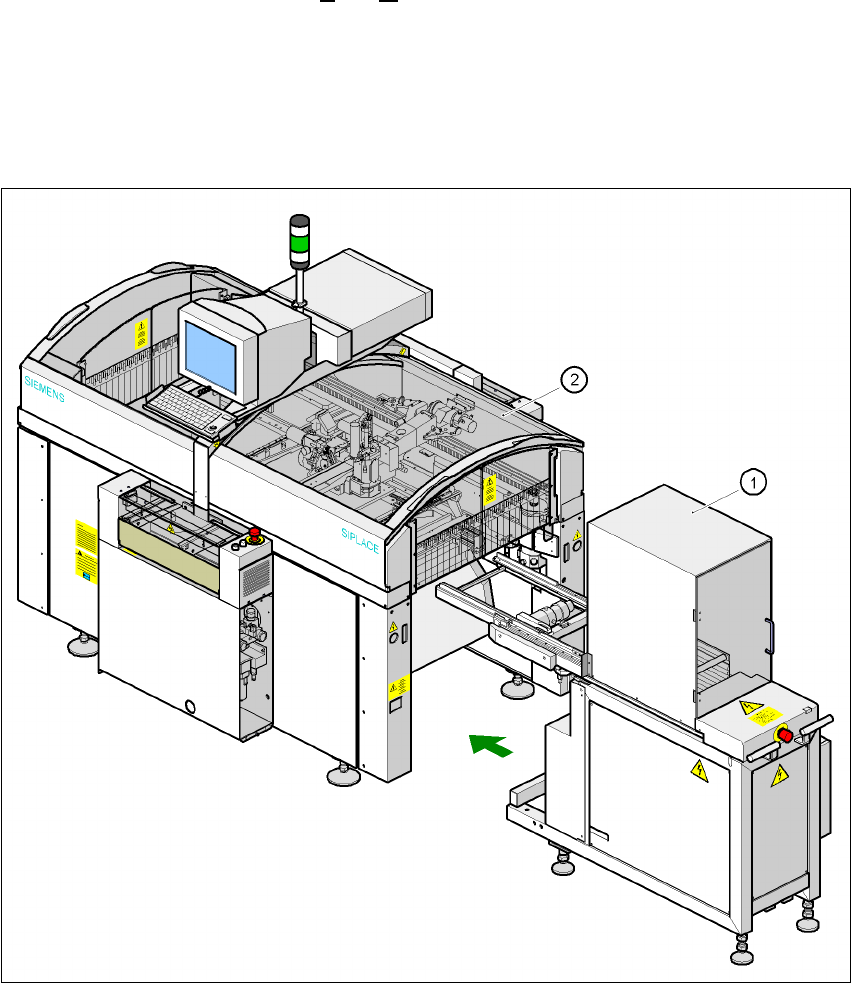

3.1 - 2 ábra Teljes áttekintés a SIPLACE F5 HM-r
ő
l Waffle-pack váltóval
(1) Waffle-pack váltó
(2) SIPLACE F5 HM
