3.2 Teljesítményadatok
3.2.1 Műszaki adatok - A gép áttekintése
3
* Az SIPLACE F5 HM-et 0201-AR beültetéséhez is fel lehet szerelni.
(Szükség esetén, kérjük, vegye fel a kapcsolatot a gyártóval)
** Csak DCA-csomaggal érvényes
*** Csak Flip-Chip-alkatrész-érzékelő modullal érvényes a Pick&Place-fejhez
3
Eljárás Pick&Place / Collect &Place
Szerkezeti elemek spektruma 0,6 x 0,3 mm² (0201*) - 55 x 55 mm²
Max. beültetési teljesítmény
6 szegmenses-Collect&Place-fej
12 szegmenses-Collect&Place-fej
Pick&Place-fej
8.500 AR/ó
11.000 AR/ó
1.800 AR/ó
6 szegmenses-Collect&Place-fej
Szögpontosság
Beültetési pontosság
± 0,225°/ 3 σ, ± 0,30°/ 4 σ, ± 0,45°/ 6 σ
± 52,5µm / 3 σ, 70µm / 4 σ, 105µm / 6 σ
± 45µm / 3 σ, 60µm / 4 σ, 90µm / 6 σ **
12 szegmenses-Collect&Place-fej
Szögpontosság
Beültetési pontosság
± 0,525°/ 3 σ, ± 0,70°/ 4 σ, ± 1,05°/ 6 σ
± 67,5µm / 3 σ, 90µm / 4 σ, 135µm / 6 σ
Pick&Place-fej
Szögpontosság
Beültetési pontosság
± 0,053°/ 3 σ, ± 0,07°/ 4 σ, ± 0,105°/ 6 σ
± 37,5µm / 3 σ, 50µm / 4 σ, 75µm / 6 σ
± 30µm / 3 σ, 40µm / 4 σ, 60µm / 6 σ ***
Nyomtatott áramköri lapformátum (H x SZ)
Egyszeres szállítószalag
Dupla szállítószalag
50 x 50 mm² - 508 x 460 mm²
(2" x 2"-tól 20" x 18"-ig)
(opcionálisan 610 mm-es hosszúságig)
50 x 50 mm² - 460 x 216,5 mm²
(2" x 2" - 18 x 8,5" )
Előkészítési kapacitás 40 helyek a szállítókhoz
Alkatrész-előkészítés
Szállító típusok
Alkatrészkocsi, Waffle-pack váltó, felületi tárak
tartója, hevederek, rudas tárak, Bulk-Cases
Operációs rendszer Microsoft Windows XP / RMOS
Összekapcsolás Sorbarendezve vagy egyedülállóan
Helyszükséglet 4 m² / modul
Üzemeltetési útmutató SIPLACE F5 HM 3 Műszaki adatok
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 3.3 A gépsor-koncepció
73
3.3 A gépsor-koncepció
3.3.1 Áttekintés
Az automata sorba köthető be- és kiadó állomásokkal, szitanyomó berendezésekkel, forrasztó
kemencével és a SIPLACE-család CS, CF és S-23 beültető automatáival. A szükséges adatokkal
minden SIPLACE-modult ellát a SIPLACE Pro - számítógép. A megfelelő portok lehetővé teszik
felérendelt adatfeldolgozó rendszerhez való csatlakoztatást. 3
3.3.2 Műszaki adatok - Gépsor-koncepció
3
3
3
Rendszer SIPLACE beültető-sorok
Modulok SIPLACE CS / SIPLACE CF / SIPLACE S-23 /
SIPLACE F5 HM
Periférikus készülékek Be-/kiadó állomások
Szitanyomók
Forrasztó kemencék
Ellenőrző helyek stb.
Szerkezeti elemek spektruma 0201-től 55 x 55 mm²-ig
Nyomtatott áramköri lapokat továbbító egység Automata szélességbeállítás
Nyomtatott áramköri lapformátum 50 x 50 mm² - 460 x 460 mm²
Beültetési teljesítmény A modulok elrendezése szerint
Helyszükséglet 4 m² / modul
3 Műszaki adatok Üzemeltetési útmutató SIPLACE F5 HM
3.4 Elektromos és pneumatikus csatlakozási helyek Software-verzió: SR.408.xx Kiadás: 03/2006 HU
74
3.4 Elektromos és pneumatikus csatlakozási helyek
3

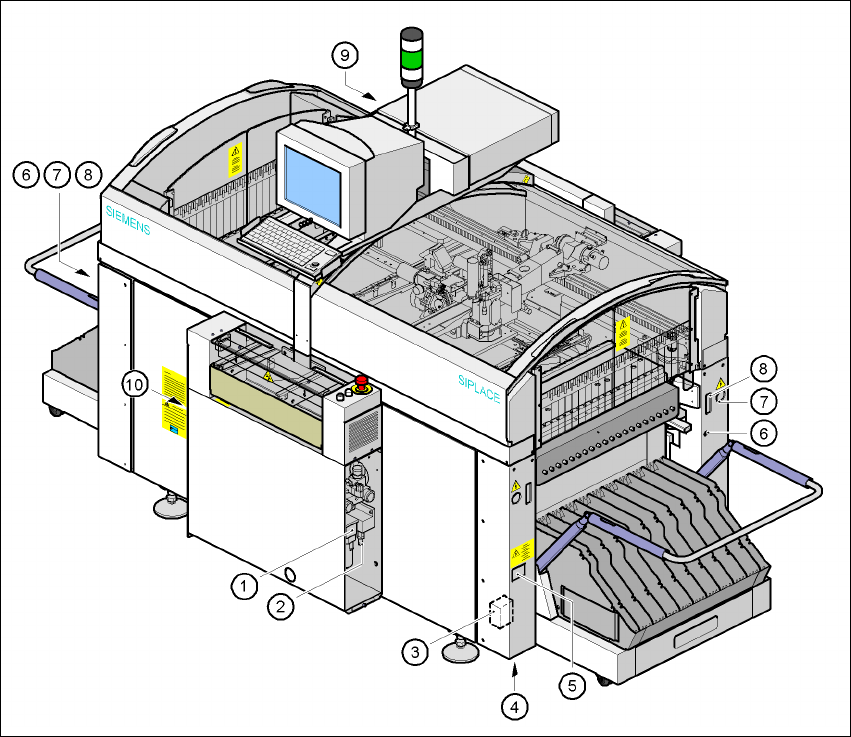

3.4 - 1 ábra Elektromos és pneumatikus csatlakozási helyek az automatán
(1) Sűrítettlevegő egység
(2) A sűrített levegővel ellátó tömlő csatlakozási helye
(3) Z1 hálószűrő
(4) Nyílás a hálózati ellátó kábel bevezetéséhez
(5) Szerviz-csatlakozó aljzat
(6) Sűrített levegő csatlakozóhely az alkatrészkocsihoz
(7) Áramellátás csatlakozóhely az alkatrészkocsihoz
(8) Kommunikációs csatlakozóhely az alkatrészkocsihoz
(9) LAN-csatlakozó hely a vezérlő fiókon
(10) Főkapcsoló
