3 M ű szaki adatok Üzemeltetési útmutató S IPLACE F5 H M 3.6 Az automata méretei és súlya Software-verzió: SR.408.xx Kiadás: 03/2006 HU 80 3.6.5 Az aut omata mérete i WP V -vel és alkatrészkoc sival 3 3.6 - 4 ábra Az aut…
Üzemeltetési útmutató SIPLACE F5 HM 3 Műszaki adatok
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 3.6 Az automata méretei és súlya
79
3.6.4 Az alkatrészkocsi mozgatási sugara
3
3.6 - 3 ábra Az alkatrészkocsi mozgatási sugara mm-ben
3 Műszaki adatok Üzemeltetési útmutató SIPLACE F5 HM
3.6 Az automata méretei és súlya Software-verzió: SR.408.xx Kiadás: 03/2006 HU
80
3.6.5 Az automata méretei WPV-vel és alkatrészkocsival
3

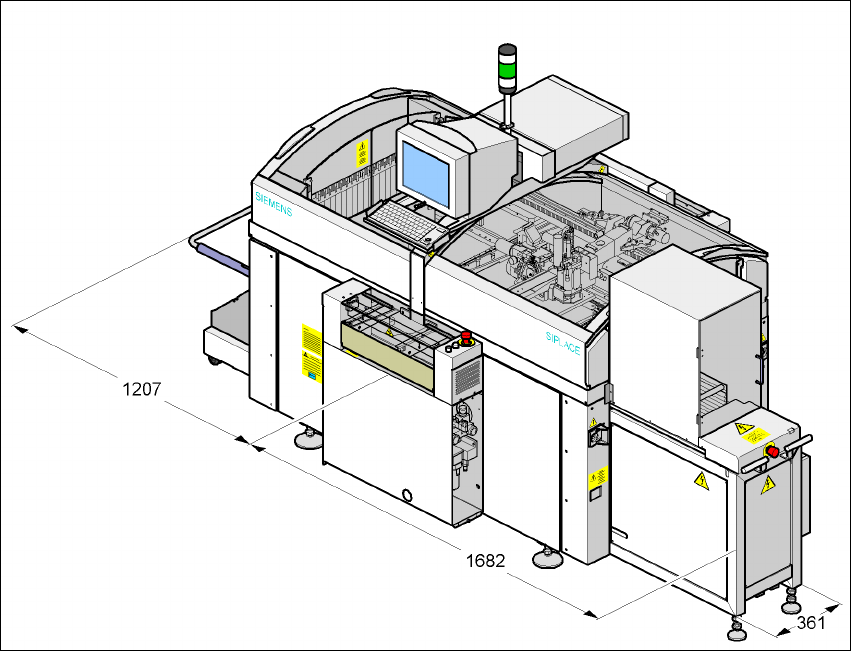

3.6 - 4 ábra Az automata méretei WPV-vel és alkatrészkocsival mm-ben
3
3
Üzemeltetési útmutató SIPLACE F5 HM 3 Műszaki adatok
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 3.7 Kezelőelemek
81
3.7 Kezelőelemek
3.7.1 A kezelőelemek helyzete
3

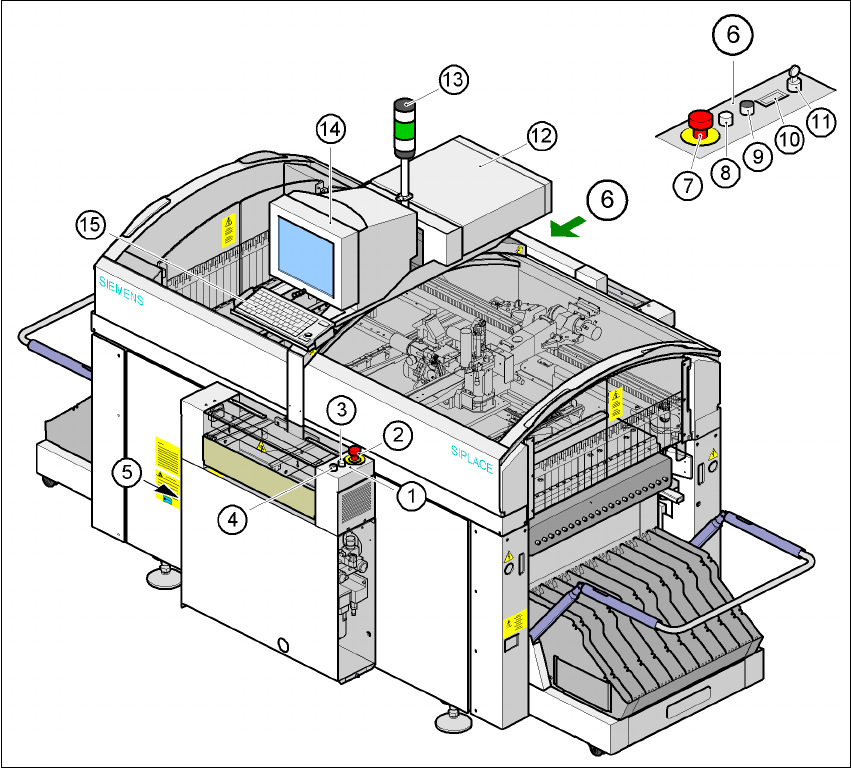

3.7 - 1 ábra Szerkezeti áttekintés - Kezel
ő
elemek
(1) Kezelőpult, beadási oldal (2) VÉSZ-LEÁLLÍTÓ nyomógomb
(3) Indító nyomógomb (fehér) (4) Leállító nyomógomb (fekete)
(5) Főkapcsoló (6) Kezelőpult, kiadási oldal
(7) VÉSZ-LEÁLLÍTÓ nyomógomb (8) Indító nyomógomb (fehér)
(9) Leállító nyomógomb (fekete) (10) Alkatrész számláló
(11) Kulcsos kapcsoló (12) Számítógép
(13) Jelzőlámpa (14) Touchscreen-Monitor
(15) Billentyűzet trackball-lal
