Üzemeltetési útmutató SIPLACE F5 HM 3 Műszaki adatok
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 3.7 Kezelőelemek
83
ultralapos IBM-kompatibilis PC-billentyűzetbe egy "trackball" van beépítve az egérfunkció
vezérléséhez. 3
Jelzőlámpa 3
A jelzőlámpa színeinek sorrendje fehér - zöld - fehér. Ez jelzi az automata üzemeletetési állapotát
és a hibás funkciókat. 3
AR-Bar-kód leolvasó (opció) 3
A képernyő és a billentyűzet között található egy lerakó rész, ami a Datalogic DL 910 típusú AR-
Bar-kód leolvasót tartja. A Bar-kód leolvasóval az alkatrészek gyorsan és megbízhatóan
felszerelhetők és utántölthetők. 3
3.7.3 A kezelő elemek ergonómiai elrendezése
Az 3.7 - 1. ábra 81. oldal ad áttekintést a kezelőelemek elhelyezéséről. Amelyek a következő
csoportokra oszthatók: 3
Kezelőpult a NYÁK-beadó oldalán 3
– Indító nyomógomb
– Leállító nyomógomb
– VÉSZ-LEÁLLÍTÓ nyomógomb
–Főkapcsolóval (a bal oldalon)
Kezelőpult a NYÁK-kiadó oldalán 3
– VÉSZ-LEÁLLÍTÓ nyomógomb
– Indító nyomógomb
– Leállító nyomógomb
– Alkatrészszámláló
– Kulcsos kapcsoló
Konzol a középső kereszttartón 3
– Állomás-számítógép
–Érintő-kapcsolós képernyő
– Billentyűzettel és
– Alkatrész Bar-kód leolvasóval (opció)
3 Műszaki adatok Üzemeltetési útmutató SIPLACE F5 HM
3.7 Kezelőelemek Software-verzió: SR.408.xx Kiadás: 03/2006 HU
84
3.7.3.1 Kezelőelemek az automata be- és kiadó oldalán
Az automata be- és kiadó oldalán lévő kezelőelemek azonosak. 3
Vész-leállító nyomógomb, indító és leállító nyomógomb 3
A NYÁK szállítószalag be-, ill. kiadó oldalán egy-egy vész-leállító nyomógomb, indító nyomógomb
és leállító gomb található. A VÉSZ-LEÁLLÍTÓ nyomógomb elhelyezését úgy választották ki, hogy
azt mindenhonnan könnyen és gyorsan el lehessen érni. 3
Karbantartási, szerviz- és beállítási munkáknál ezenkívül fontos, hogy szabad rálátás legyen a
beültető fejekre és a beültetési területre, hogy a gépen belüli folyamatokat ellenőrizni lehessen.
Ez különösen a tesztelési szakaszokra érvényes vagy ha például egyes funkciók ütköztek. 3
Kulcsos kapcsoló 3
A kulcsos kapcsoló a NYÁK-kiadó szalagjának kezelőpultján található. Csak a beállítási és
szerviz-munkákhoz szükséges és ezért ergonómiailag az indító és a leállító nyomógomb
közelében van elhelyezve. 3
Főkapcsoló 3
A főkapcsoló az áramellátás része és ezért a NYÁK-beadó szalag bal oldalán van elhelyezve.
Mivel kizárólag a szerviz- és karbantartási munkákhoz szükséges, ergonómiailag a kezelési
gyakoriságra való tekintettel van elhelyezve. 3
3.7.3.2 Kezelő elemek az automata konzolján
Állomás-számítógép, képernyő és billentyűzet 3
A konzolra az állomás-számítógép, a képernyő és a billentyűzet fel van szerelve. Úgy vannak
elhelyezve, hogy az 1,60 m-nél magasabb személyzet könnyen elérhesse. 3
AR-Bar-kód leolvasó (opció) 3
A két alkatrészkocsi az alkatrészek előkészítéséhez az automata jobb és bal oldalán van
elhelyezve. Ezen okból az AR-Bar-kód leolvasó a középső konzolra van felszerelve. Ez jó
ergonómiai munkát tesz lehetővé az alkatrészek felszerelésének és utántöltésének
ellenőrzésénél. 3
Üzemeltetési útmutató SIPLACE F5 HM 3 Műszaki adatok
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 3.8 Portál
85
3.8 Portál
3.8.1 A portál elhelyezkedése
3

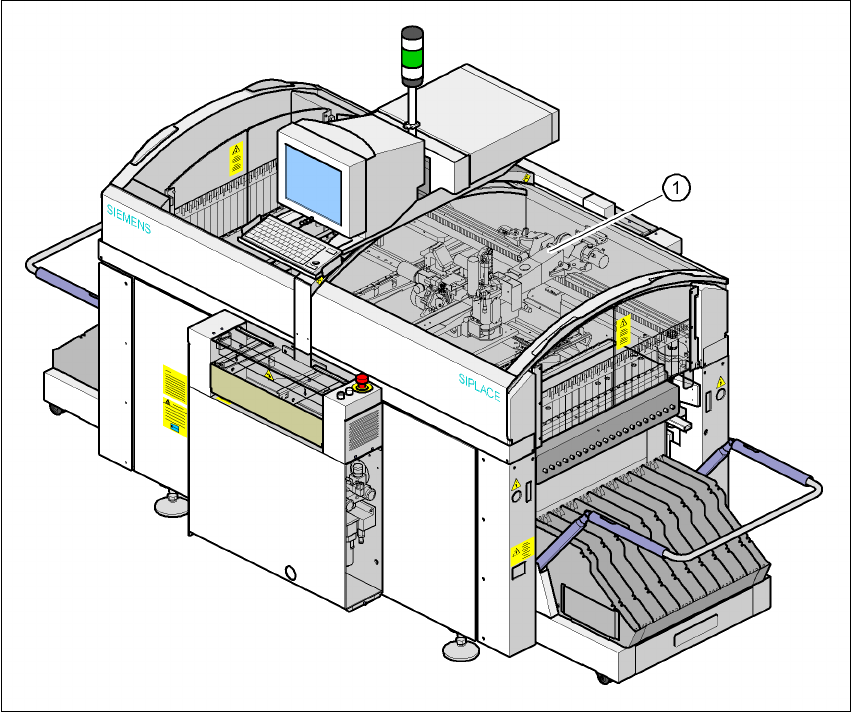

3.8 - 1 ábra A portál elhelyezkedése
(1) Portál
3
A portálrendszer a következő funkciócsoportokból áll: 3
– X-tengely és
– Y-tengely.
3
