3 Műszaki adatok Üzemeltetési útmutató SIPLACE F5 HM
3.7 Kezelőelemek Software-verzió: SR.408.xx Kiadás: 03/2006 HU
84
3.7.3.1 Kezelőelemek az automata be- és kiadó oldalán
Az automata be- és kiadó oldalán lévő kezelőelemek azonosak. 3
Vész-leállító nyomógomb, indító és leállító nyomógomb 3
A NYÁK szállítószalag be-, ill. kiadó oldalán egy-egy vész-leállító nyomógomb, indító nyomógomb
és leállító gomb található. A VÉSZ-LEÁLLÍTÓ nyomógomb elhelyezését úgy választották ki, hogy
azt mindenhonnan könnyen és gyorsan el lehessen érni. 3
Karbantartási, szerviz- és beállítási munkáknál ezenkívül fontos, hogy szabad rálátás legyen a
beültető fejekre és a beültetési területre, hogy a gépen belüli folyamatokat ellenőrizni lehessen.
Ez különösen a tesztelési szakaszokra érvényes vagy ha például egyes funkciók ütköztek. 3
Kulcsos kapcsoló 3
A kulcsos kapcsoló a NYÁK-kiadó szalagjának kezelőpultján található. Csak a beállítási és
szerviz-munkákhoz szükséges és ezért ergonómiailag az indító és a leállító nyomógomb
közelében van elhelyezve. 3
Főkapcsoló 3
A főkapcsoló az áramellátás része és ezért a NYÁK-beadó szalag bal oldalán van elhelyezve.
Mivel kizárólag a szerviz- és karbantartási munkákhoz szükséges, ergonómiailag a kezelési
gyakoriságra való tekintettel van elhelyezve. 3
3.7.3.2 Kezelő elemek az automata konzolján
Állomás-számítógép, képernyő és billentyűzet 3
A konzolra az állomás-számítógép, a képernyő és a billentyűzet fel van szerelve. Úgy vannak
elhelyezve, hogy az 1,60 m-nél magasabb személyzet könnyen elérhesse. 3
AR-Bar-kód leolvasó (opció) 3
A két alkatrészkocsi az alkatrészek előkészítéséhez az automata jobb és bal oldalán van
elhelyezve. Ezen okból az AR-Bar-kód leolvasó a középső konzolra van felszerelve. Ez jó
ergonómiai munkát tesz lehetővé az alkatrészek felszerelésének és utántöltésének
ellenőrzésénél. 3
Üzemeltetési útmutató SIPLACE F5 HM 3 Műszaki adatok
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 3.8 Portál
85
3.8 Portál
3.8.1 A portál elhelyezkedése
3
3.8 - 1 ábra A portál elhelyezkedése
(1) Portál
3
A portálrendszer a következő funkciócsoportokból áll: 3
– X-tengely és
– Y-tengely.
3
3 Műszaki adatok Üzemeltetési útmutató SIPLACE F5 HM
3.8 Portál Software-verzió: SR.408.xx Kiadás: 03/2006 HU
86
3.8.2 Az X-tengely felépítése
3

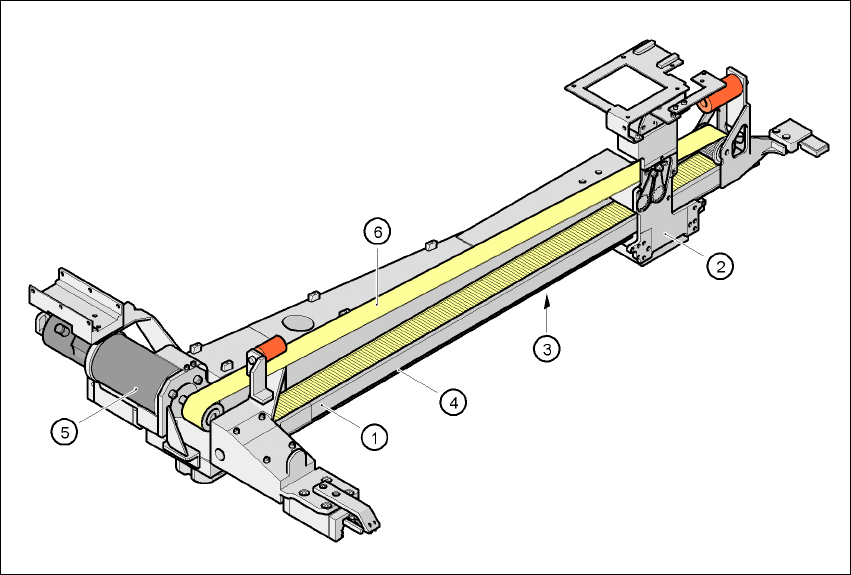

3.8 - 2 ábra Az X-tengely felépítése
Az X-tengely lényegében a következő fő alkatrészekből áll: 3
– Portálkirakó (1)
– Fejtartó (2)
– X-tengelymérő rendszer (3)
– X-vezetőrendszer (4)
– X-háromfázisú váltakozóáramú szervomotor (5)
– Fogazott ékszíj (6)
A fejtartó a következő elemeket tartja: 3
– Alsó-portálkamera (a NYÁK érzékelő rendszer NYÁK-kamerája)
–Fejlemez
– Az X-tengely mérő rendszerének mérőfeje
– Collect&Place- beültetőfej
