3.9.4 A 6 szegmenses-Collect&Place-fej felépítése
3

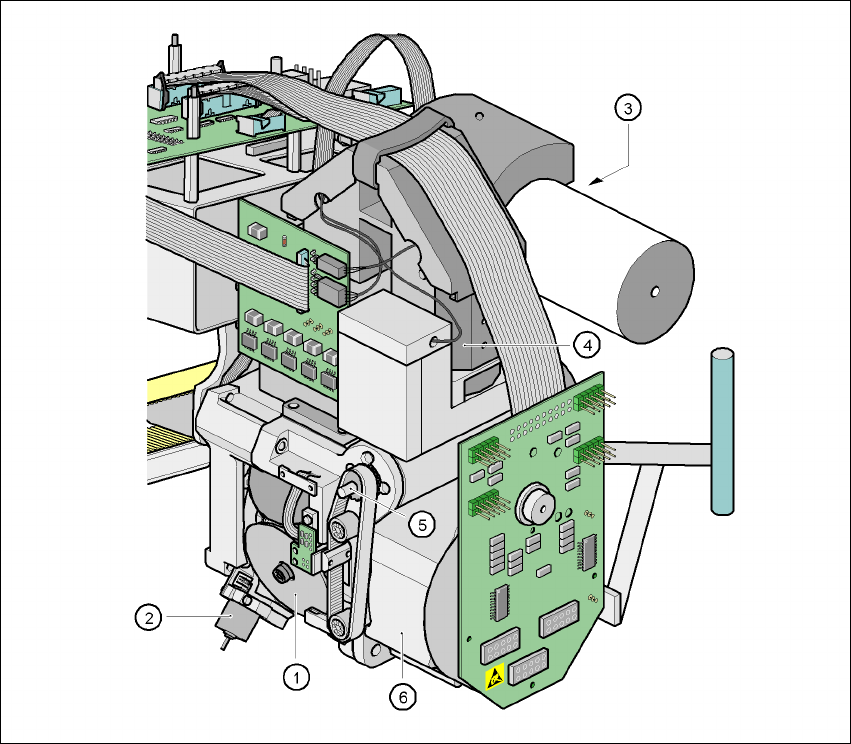

3.9 - 2 ábra A 6 szegmenses-Collect&Place-fej áttekintése standard AR-érzékel
ő
modullal
(1) Csillagfej 6 szegnyereggel
(2) Motor, "kidobás" szelepállító hajtómű
(3) Forgató állomáshoz
(4) Standard AR-érzékelő modul
(5) Z-tengelymeghajtás
(6) Csillagmotor
Üzemeltetési útmutató SIPLACE F5 HM 3 Műszaki adatok
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 3.9 Beültetőfejek
91
3.9.5 A 6 szegmenses-Collect&Place-fej leírása
A 6-szegmenses Collect&Place-fej működési elve hasonló a 12 szegmenses Collect&Place-fej
működési elvéhez. A 6 szegmenses Collect&Place fej standard AR-érzékelő moduljával lehet a
32 x 32mm² IC szélhosszúságig pontosan és gyorsan beültetni. Alkalmazása optimális, ha az IC
arány a beültetési folyamatnál nagyon magas. A 6 szegmenses Collect&Place fej ciklusideje az
AR-lábak, ill. forrasztógömbök méretétől és számától függ. 3
3.9.6 A standard AR-érzékelő modullal szerelt 6-szegmenses-Collect&Place-fej
műszaki adatai
3
Szerkezeti elemek spektruma 0603 ...32 x 32 mm²
Max. magasság 8,5mm
Min. lábraszter 0,5 mm
Min. forrasztógömb raszter 0,56 mm
Min. gömb-/forrasztógömb-átmérő 0,32 mm
Min. méretek 1,6 x 0,8 mm²
Max. méretek 32 x 32 mm²
Max. súly 5 g
Programozható felrakási erő 2,4 - 5,0 N
Beültetési teljesítmény 8.500 AR/ó
Pipetta-típusok 8xx, 9xx
Szögpontosság ± 0,225° / 3 σ, ± 0,30° / 4 σ, ± 0,45° / 6 σ
Standard-érzékelő modul beültetési pontosság ± 52,5 µm / 3 σ, ± 70 µm / 4 σ, ± 105 µm / 6 σ
3 Műszaki adatok Üzemeltetési útmutató SIPLACE F5 HM
3.9 Beültetőfejek Software-verzió: SR.408.xx Kiadás: 03/2006 HU
92
3.9.7 A Pick&Place-fej felépítése
3

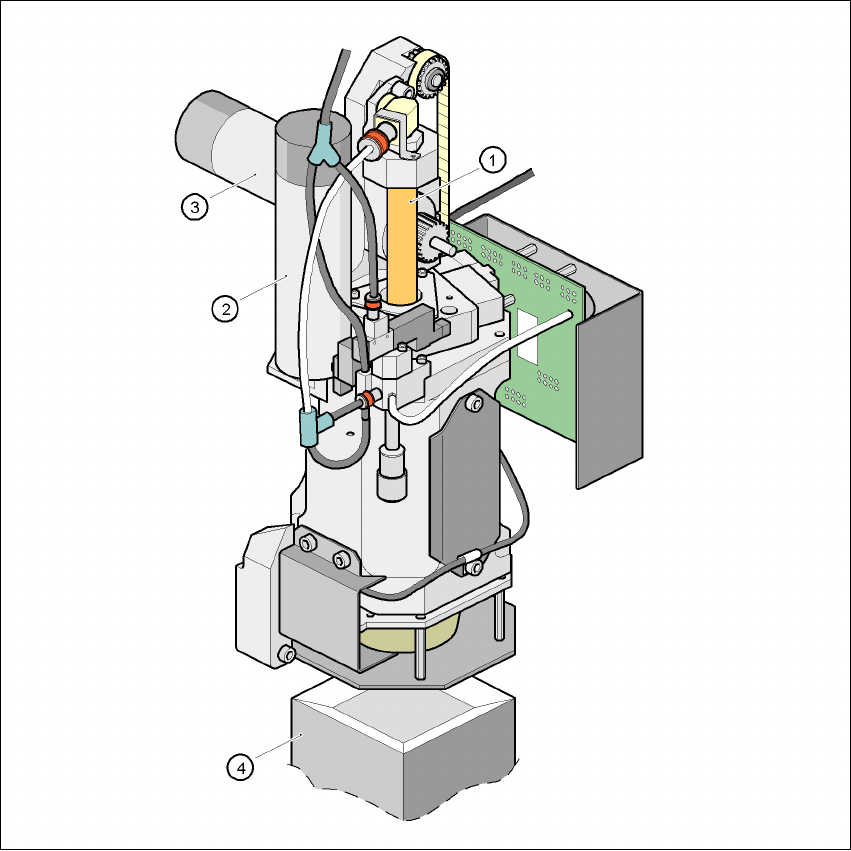

3.9 - 3 ábra A Pick&Place-fej felépítése
(1) Szegnyereg
(2) DR-tengelymeghajtás
(3) Z-tengelymeghajtás
(4) Fine-Pitch érzékelő modul
