3.12 NYÁK-dupla szállítószalag
3.12.1 Felépítése
A szállító szalagokat egyenáramú motorok hajtják meg. Minden középső szalaghoz van egy
emelőasztal a nyomtatott áramköri lapok rögzítéséhez. A NYÁK szállítószalag szélességének
beállítása vagy a menüben vagy a SIPLACE Pro-számítógéppel történik.
3

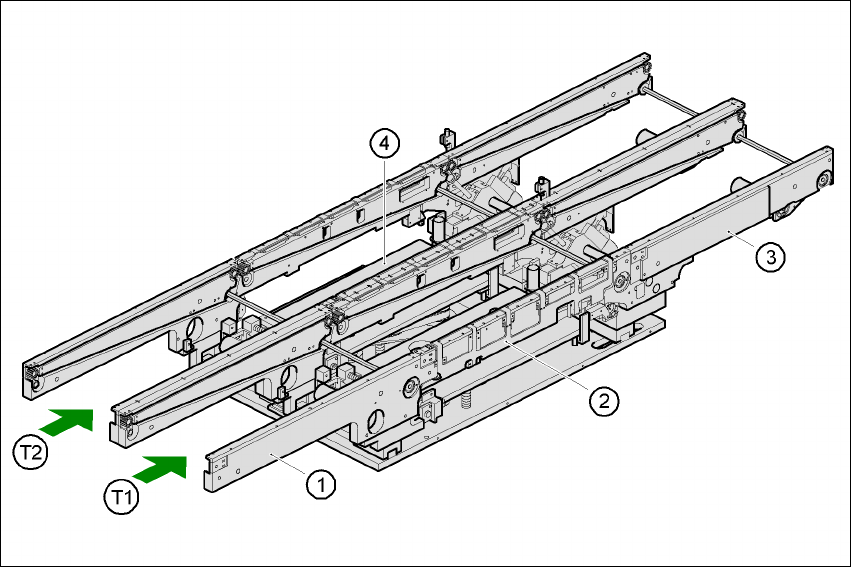

3.12 - 1 ábra A dupla konvejor felépítése
3.12.2 Általános tudnivalók
Ahogy a neve is mutatja, a dupla szállítószalag két szállítási nyomvonallal rendelkezik, ami
elektromosan és mechanikusan egymástól független. A standard kivitelezésben a jobb oldal a fix
szállítási oldal. Mindenesetre van olyan változat is, amelyiknél a bal oldal a fix szállítási oldal.
"Aszinkron dupla szállítószalag" és "Szinkron dupla szállítószalag" szállítási módokat lehet
beállítani. Ehhez írja be a gépadatokban (konfig.ma) az adott szállítási módot.
(1) Bemeneti szalag (2) Közbülső szalag
(3) Kimeneti szalag (4) Emelőasztal
T1 1-es szállítási nyomvonal T2 2-es szállítási nyomvonal
Üzemeltetési útmutató SIPLACE F5 HM 3 Műszaki adatok
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 3.12 NYÁK-dupla szállítószalag
99
3.12.3 A szállítási nyomvonal meghatározása
A jobb oldali szállítási nyomvonalat (szállítási irányban nézve) "1-es szállítás"-nak nevezik, a bal
oldali szállítási nyomvonalat "2-es szállítás"-nak (lásd: 3.12 - 1
. ábra).
3.12.4 Szállítási mód átkapcsolása
3
3
3
3.12.5 Aszinkron szállítási mód
3.12.6 Leírás
Az aszinkron üzemelésben egy adott nyomtatott áramköri lap egy adott szállítási nyomvonalon
kerül beültetésre, míg egy másik a második szállítási nyomvonalon kerül a beültetési pozícióba.
Így a teljes szállítási időt meg lehet takarítani, ami speciálisan a nyomtatott áramköri lapoknál
alacsony üzemidővel jelentős teljesítménynöveléshez vezet.
3.12.7 Működés
Ha a gép megbízási adatokkal (használat, felszerelés) el van látva, a beültetési üzem minden
időpontjában szállítani fogja a bemenő szalagokon lévő nyomtatott áramköri lapokat az adott
közbülső szalagra (szabad közbülső szalag esetén). A beültetési folyamat elindul, amint egy
NYÁK az adott közbülső szalagra kerül. A nyomtatott áramköri lapok egymásután lesznek
beültetve.
UTALÁS 3
A beültetendő, valamint az 1. és 2. szállítási nyomvonalon lévő nyomtatott áramköri lapok
szélessége azonos kell, hogy legyen. 3
Ha a beültetési folyamat megszakad, akkor a szállítási port lezárul és azon nyomtatott áramköri
lapok beültetése, amelyek ekkor a középső szalagokon vannak, befejeződik.
A szállítási port mindkét szállítási nyomvonalnál egy időben zárul le, ill. válik szabaddá.
Szállítási mód Beírás a konfig.ma-ba
Egyszeres szállítószalag 0
Szinkron dupla szállítószalag 1
Aszinkron dupla szállítószalag 2
