8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX
8.1 Leiterplatten-Editor Software-Version 403.xx Ausgabe 06/97
8 - 14
-
Kopieren
einer LP-Teilstruktur mit zugehörigem LP-Typ
Damit werden alle Daten der Teilstruktur kopiert. Es wird eine neue Teilstruktur mit einem Verweis auf
einen neuen LP-Typ erzeugt.
●
Ikone aktivieren.
●
LP-Typ selektieren, in dem der kopierte LP-Typ enthalten sein soll.
●
LP-Typ selektieren, der kopiert werden soll.
Es erscheint die Dialogbox für die Eingabe des Namens.
●
Den Namen eingeben und mit
Ok
bestätigen.
Kopieren
einer LP-Teilstruktur mit zugehörigem LP-Typ oder einer LP-Gesamtstruktur in eine andere
(geladene) LP-Struktur
●
Ikone aktivieren.
●
Über
DIENSTE
-->
Struktur-Editor
die LP mit der zu kopierenden Struktur laden.
●
Im zuerst geöffneten Fenster LP-Typ (Ziel) anklicken, welcher die kopierte Struktur enthalten soll.
●
Zu kopierenden LP-Typ (Quelle) im zweiten Fenster selektieren.
●
Namen in der aufgeblendeten Dialogbox eingeben und mit
Ok
bestätigen.
Die kopierte Struktur wird in die vorhandene LP-Struktur eingefügt.
-
Duplizieren
einer LP-Teilstruktur mit zugehörigem LP-Typ
Mit diesem Kommando kann eine neue LP-Teilstruktur erzeugt werden, die einen Verweis auf einen,
mit anderen Teilstrukturen gemeinsamen LP-Typ enthält. Die neue LP unterscheidet sich nur durch
ihre Koordinaten von dem Quell-LP-Typen. Alle sonstigen Daten sind identisch.
●
Ikone aktivieren.
●
Ziel-LP-Typ anklicken.
●
Quell-LP-Typ anklicken.
Es erscheint die Dialogbox für die Eingabe des Namens.
●
Den Namen eingeben und mit
Ok
bestätigen.
Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Software-Version 403.xx Ausgabe 06/97 8.1 Leiterplatten-Editor
8 - 15
-
Verschieben
einer LP-Teilstruktur mit zugehörigem LP-Typ
Damit kann eine LP-Teilstruktur mit einem Verweis auf einen LP-Typ innerhalb einer LP-Struktur
verschoben werden.
●
Ikone aktivieren.
●
Ziel-LP-Typ selektieren, wohin die LP-Teilstruktur verschoben werden soll.
●
Quell-LP-Typ selektieren, mit der LP-Teilstruktur, die verschoben werden soll.
Die LP-Teilstruktur wird am Ziel-LP-Typ angehängt im Anzeigebereich dargestellt.
-
Löschen
einer LP-Teilstruktur
●
Ikone aktivieren.
●
LP-Teilstruktur durch Mausklick selektieren.
Die LP-Teilstruktur wird (ohne Nachfragen!) gelöscht.
ACHTUNG!
"Löschen" durch Anwahl eines anderen Kommandos wieder deaktivieren, sonst werden bei er-
neutem Anklicken von anderen LP-Typen auch diese gelöscht.
8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX
8.1 Leiterplatten-Editor Software-Version 403.xx Ausgabe 06/97
8 - 16
8.1.3.4 Einstellbereich Struktur-Editor (Grafik-Mode)
-
Zur besseren Visualisierung der Leiterplatte im Anzeigebereich kann ein Zoom-Faktor (10 - 999 %) im
Editierfeld des Einstellbereiches eingegeben werden, wobei der Faktor "100" der Realität entspricht.
-
Die restlichen Anzeigeoptionen werden durch Ikonen symbolisiert (siehe Abb. 8.1.6). Durch Aktivieren einer
Ikone kann die entsprechende Einstellung vorgenommen werden.

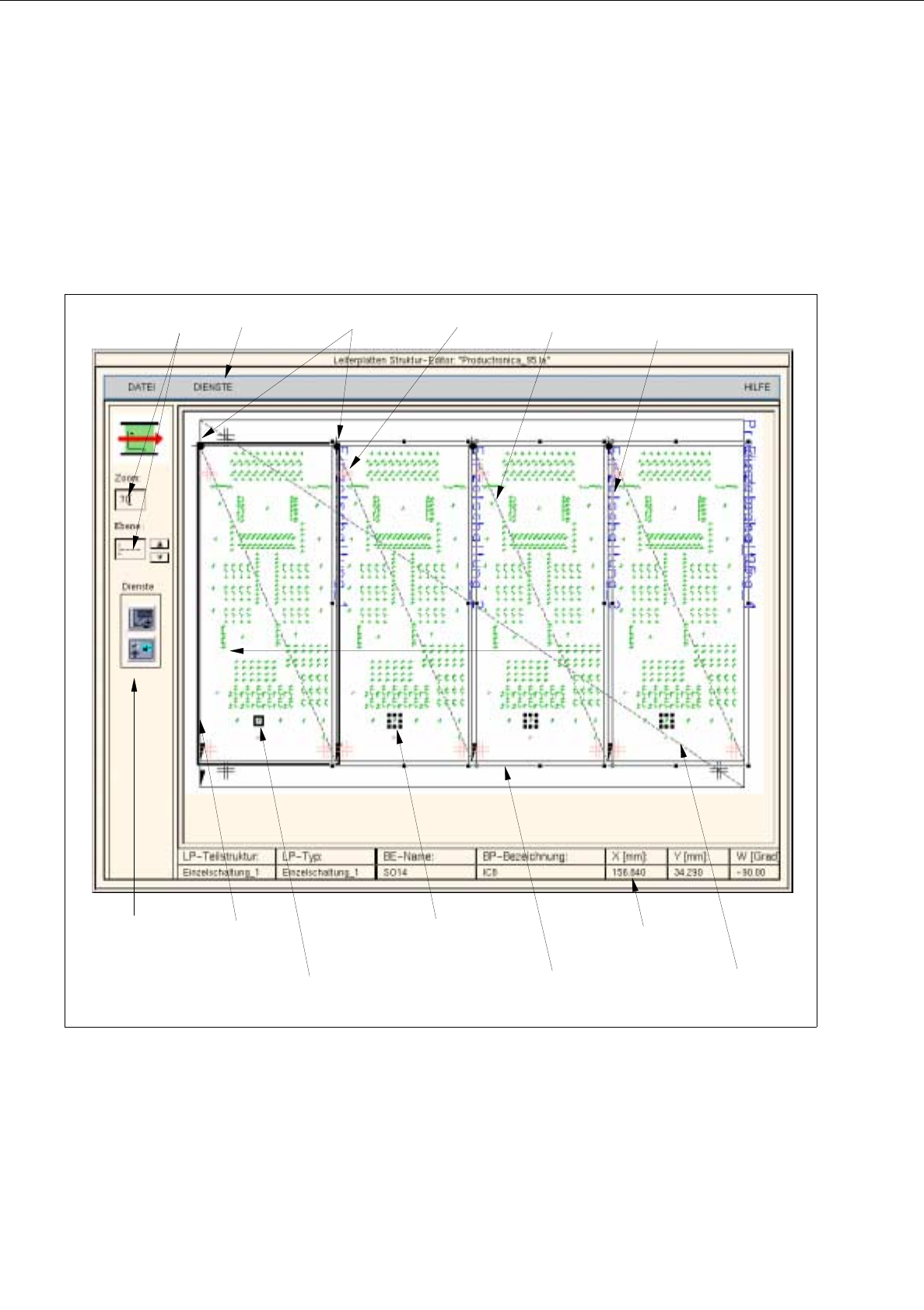

Abb. 8.1.6 Hauptfenster "Struktur-Editor" (Anzeige "Grafik-Mode")
LP-Abmaße-Vektor
Einstellbereich
Menüzeile
Name der
LP-Teilstruktur
selektierte
Bestückposition (BP)
Offset-Vektor
LP-Nullpunkte
Editierfelder
Paßmarke
x-Achse (+)
Umriß (Abmaße)
der LP
Daten der selektierten
Bestückposition
mit der selektierten
Bestückposition verlinkte
Bestückposition
