Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Software-Version 403.xx Ausgabe 06/97 8.1 Leiterplatten-Editor
8 - 39
-
BP-Positionen an der x-Achse spiegeln
Alle im Editierbereich unter "Y" eingetragenen Werte (Bestückposition in y-Richtung) werden in ihrem
Vorzeichen invertiert.
●
EDITIEREN
-->
BP-Positionen Spiegeln an X-Achse
anklicken.
Alle (vor dem Anklicken) unter "Y" eingetragenen Plus-Werte werden jetzt mit einem Minus-
zeichen vor ihrem Eintrag angezeigt, alle vorherigen Minus-Werte werden als Plus-Werte angezeigt.
-
BP-Positionen an der y-Achse spiegeln
Alle im Editierbereich unter "X" eingetragenen Werte (Bestückposition in x-Richtung) werden in ihrem
Vorzeichen invertiert.
●
EDITIEREN
-->
BP-Positionen Spiegeln an Y-Achse
anklicken.
8.1.6.2 Menü DIENSTE
-
NU-Editor
öffnen
●
DIENSTE
-->
NU-Editor...
anklicken.
Das Fenster des NU-Editors wird geöffnet (siehe Abb. 8.1.8).
-
Neuen
Struktur-Editor
öffnen
●
DIENSTE
-->
Struktur-Editor...
anklicken.
Die FSB zur Auswahl einer neuen LP wird geöffnet (siehe Seite 8 - 6).
●
LP selektieren und mit
Ok
bestätigen.
Die Struktur der gewählten LP wird im Anzeigebereich des neuen Fensters dargestellt.
8.1.6.3 Editierbereich BP-Editor
Eingabemöglichkeiten:
-
BE-Name
Name des Bauteils (max. 17 Zeichen)
-
X, Y
Bestückposition in x- und y-Richtung (bezogen auf den LP-Nullpunkt);
möglich sind 3 Vorkomma- und 3 Nachkomma-Stellen.
-
Winkel
BE-Aufsetzwinkel bei der Bestückung (-360° bis +360°) bezogen auf
das LP-Koordinatensystem; möglich sind 3 Vorkomma- und 2 Nach-
komma-Stellen.
-
bkdns
Vorgabe des Bearbeitungsablaufes (Ablaufdaten);
b = bestücken, k = kleben, d = dispensen (Lotpastendosierung),
n = nachbearbeiten (muß in Kombination mit "b", "k" oder "d" eingetragen
werden, darf aber nicht in Kombination mit "s" eingetragen werden),
s = sperren (muß in Kombination mit "b", "k" oder "d" eingetragen
werden, darf aber nicht in Kombination mit "n" eingetragen werden)
8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX
8.1 Leiterplatten-Editor Software-Version 403.xx Ausgabe 06/97
8 - 40
-
Ebe.
Nummer der Bestückebene (Zahl von 1 ... 9999)
HINWEIS
Wenn z.B. BE's mit großen Höhenunterschieden dicht nebeneinander bestückt werden sollen, ist es
erforderlich, eine Bestückreihenfolge mit Hilfe von Ebenen festzulegen, um so Probleme beim
Bestückablauf zu vermeiden. Die Bestückreihenfolge wird z.Zt. aber nur für Bauelemente berücksich-
tigt, die mit dem IC-Kopf bestückt werden.
Die eingegebenen Ebenennummern bestimmen die Reihenfolge, in welcher die Bestückpositionen
bearbeitet werden. Sie werden dabei nach aufsteigender Ebenennummer abgearbeitet.
Bestückpositionen, denen die gleiche Ebene zugeordnet ist, werden innerhalb dieser Ebene in belie-
biger Reihenfolge abgearbeitet.
Bestückpositionen, welchen keine Ebene zugeordnet wurde, können in jeder Ebene bearbeitet werden.
- Es sind max. 9999 Bestückebenen möglich.
- Jeder Bestückposition kann eine Ebene zugeordnet werden.
- Einer Ebene können mehrere Bestückpositionen zugeordnet werden.
- Die Ebenen müssen nicht fortlaufend nummeriert werden.
-
PM-Set
Name des Paßmarken-Sets (max. 17 Zeichen; # = kein Paßmarken-Set)
-
BP-Bezeichnung
frei wählbar, z.B. Bauteilart
Vorgehensweise beim Editieren:
-
Editieren
●
Mauscursor im Editierbereich positionieren und über die Tastatur die Eingaben vornehmen.
Zwischen jedem einzelnen Spalten-Eintrag muß ein Leerzeichen eingefügt werden.
●
Die gesamte Eingabezeile mit
RETURN
abschließen.
●
Nach Beenden der Eintragungen die Ikone im Kommandobereich (siehe Abb. 8.1.11)
anklicken.
Die einzelnen Einträge werden geprüft und in der dafür vorgesehenen Spalte angeordnet.
Wurde eine fehlerhafte Eingabe vorgenommen, ist der gesamte Editierbereich rot umrandet,
und es erscheint eine Fehlermeldung am Bildschirm.
●
Evtl. Fehlermeldung mit
Ok
bestätigen.
Die Dialogbox schließt sich, und der Cursor ist im Editierbereich automatisch an der fehler-
haften Eingabestelle positioniert.
-
Kopieren von Einträgen
im BP-Editor im selben Fenster oder in ein anderes geöffnetes
BP-Editor-Fenster
●
Mit gedrückter linker Maustaste den Mauscursor über die zu kopierenden Einträge ziehen
(exakt bis zum Ende des letzten Zeichens) und dann die Maustaste loslassen.
Die entsprechenden Zeilen sind jetzt dunkel markiert.
●
Mit gedrückter mittlerer Maustaste Cursor an die Stelle im Editierbereich des jeweiligen BP-
Editor-Fensters setzen, wo die Zeilen eingefügt werden sollen und die Maustaste loslassen.
Die kopierten Einträge werden jetzt angezeigt.
Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Software-Version 403.xx Ausgabe 06/97 8.1 Leiterplatten-Editor
8 - 41
8.1.6.4 Kommandobereich BP-Editor
-
BP-Daten überprüfen
Wird diese Ikone nach dem Editieren der BP-Daten angeklickt, werden alle im Editierbereich eingege-
benen Daten auf ihre Richtigkeit (z.B. Anzahl der Stellen vor und nach dem Komma, Anzahl der Zei-
chen usw.) überprüft und in den dafür vorgesehenen Spalten angeordnet.
-
Suchen/Ersetzen
Hiermit wird das Fenster zur Eingabe von Such- und Ersatztexten geöffnet. In den Editierfeldern
dieses Fensters können beliebige Zeichenfolgen eingegeben werden, die dann im Editierbereich
gesucht, bzw. ersetzt werden.
●
Ikone im Kommandobereich anklicken.
Das Suchfenster zur Eingabe eines Such- und Ersatztextes wird geöffnet.

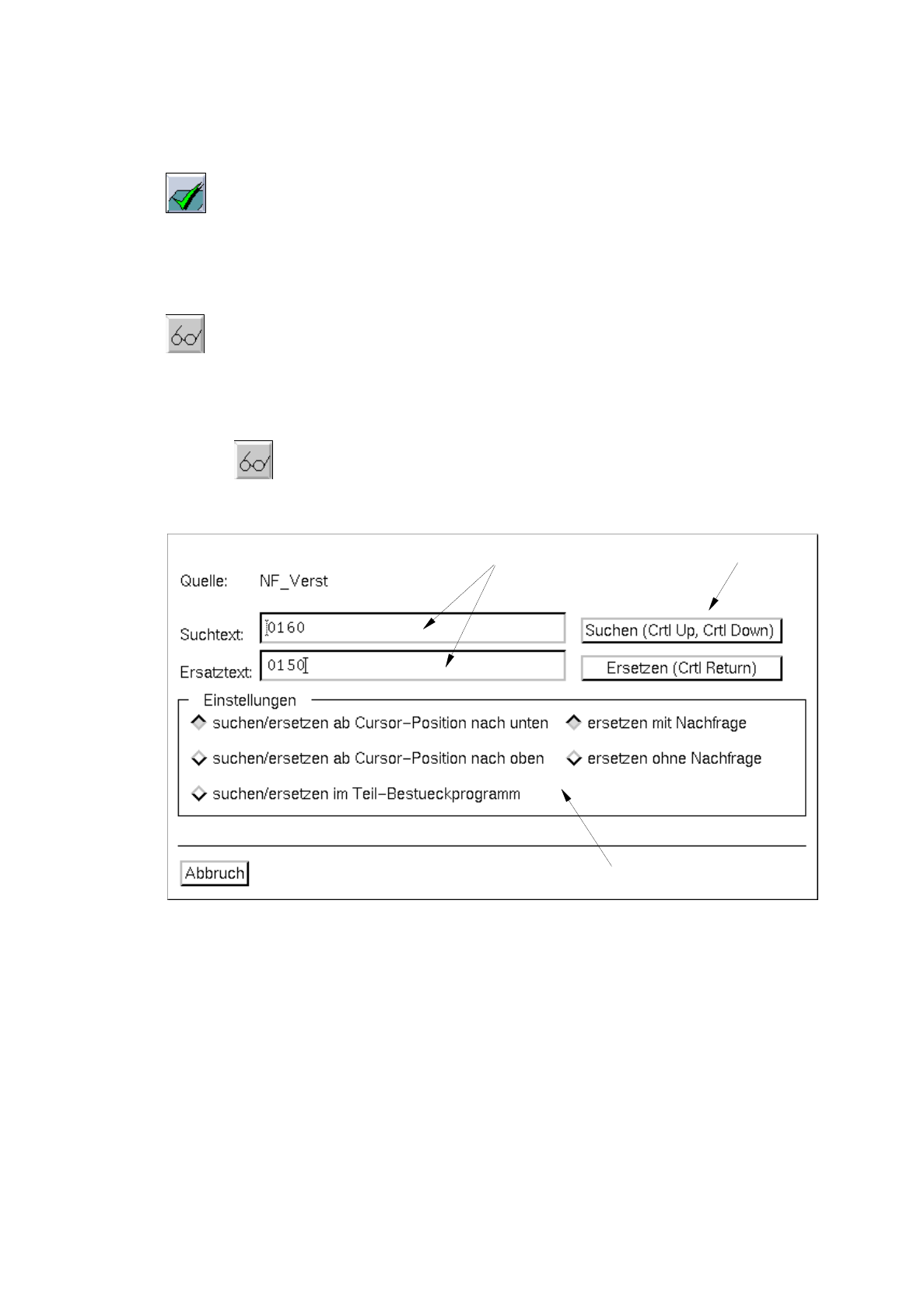

Abb. 8.1.12 Suchfenster "BP-Editor"
Einstellbereich
Im Einstellbereich werden mit Hilfe der Buttons die Bedingungen für den Such- und Ersetzvorgang
festgelegt.
Einstellmöglichkeiten für den Such-/Ersetzbereich:
-
suchen/ersetzen ab Cursor-Position nach unten Suchen/Ersetzen ab der Cursorposition nach
unten im aktuellen Bestückprogramm
-
suchen/ersetzen ab Cursor-Position nach oben Suchen/Ersetzen ab der Cursorposition nach
oben im aktuellen Bestückprogramm
Editierfelder
Kommandobereich
Einstellbereich
