11 Produktionsmittel / Optimierung Betriebsanleitung Linienrechner UNIX 11.4 Optimierungs-Dialog Software-Version 40 3.xx Ausgabe 06/9 7 11 - 24 Abb . 11.4. 2 Standardparameter ändern Bedeutung der Pa rameter - RÜSTF AMI…
Betriebsanleitung Linienrechner UNIX 11 Produktionsmittel / Optimierung
Software-Version 403.xx Ausgabe 06/97 11.4 Optimierungs-Dialog
11 - 23
11.4.3 Menü DIENSTE
Das Menü DIENSTE in der Menüzeile enthält folgende Optionen:
-
Standardparameter ändern (siehe Abschn. 11.4.3.1)
-
Auftragsparameter ändern (siehe Abschn. 11.4.3.3)
-
Auftragsparameter verwerfen (siehe Abschn. 11.4.3.4)
-
Fehlerdatei anschauen (siehe Abschn. 11.4.3.5)
-
Förderer-Editor starten (siehe Abschn. 11.4.3.6)
-
Restriktions-Editor starten (siehe Abschn. 11.4.3.7)
-
Machbarkeit testen (siehe Abschn. 11.4.3.8)
-
Rüstung anzeigen (siehe Abschn. 11.4.3.9)
-
Ergebnisdatei anzeigen (siehe Abschn. 11.4.3.10)
11.4.3.1 Standardparameter ändern
Die Rüstoptimierung liest beim Start des Optimierungslaufs eine Parameterdatei ein, die Standardparameter.
Diese enthält eine Reihe von Parametern, die die Optimierung steuern und sich auf die Rüstfamilienbildung
auswirken. Die Einstellungen können die werksseitig voreingestellten Defaultwerte sein, die der Kunde jedoch
je nach Bedarf verändern kann.
Anhand von drei Fertigungssituationen wird die Einstellung der Parameter in Abschn. 11.4.3.2 beispielhaft
erläutert.
Vorgehensweise
●
Im Menü DIENSTE die Option Standardparameter ändern anklicken.
Das Fenster "Standardparameter für xx.lose ändern" wird geöffnet (siehe Abb. 11.4.2.).
11 Produktionsmittel / Optimierung Betriebsanleitung Linienrechner UNIX
11.4 Optimierungs-Dialog Software-Version 403.xx Ausgabe 06/97
11 - 24

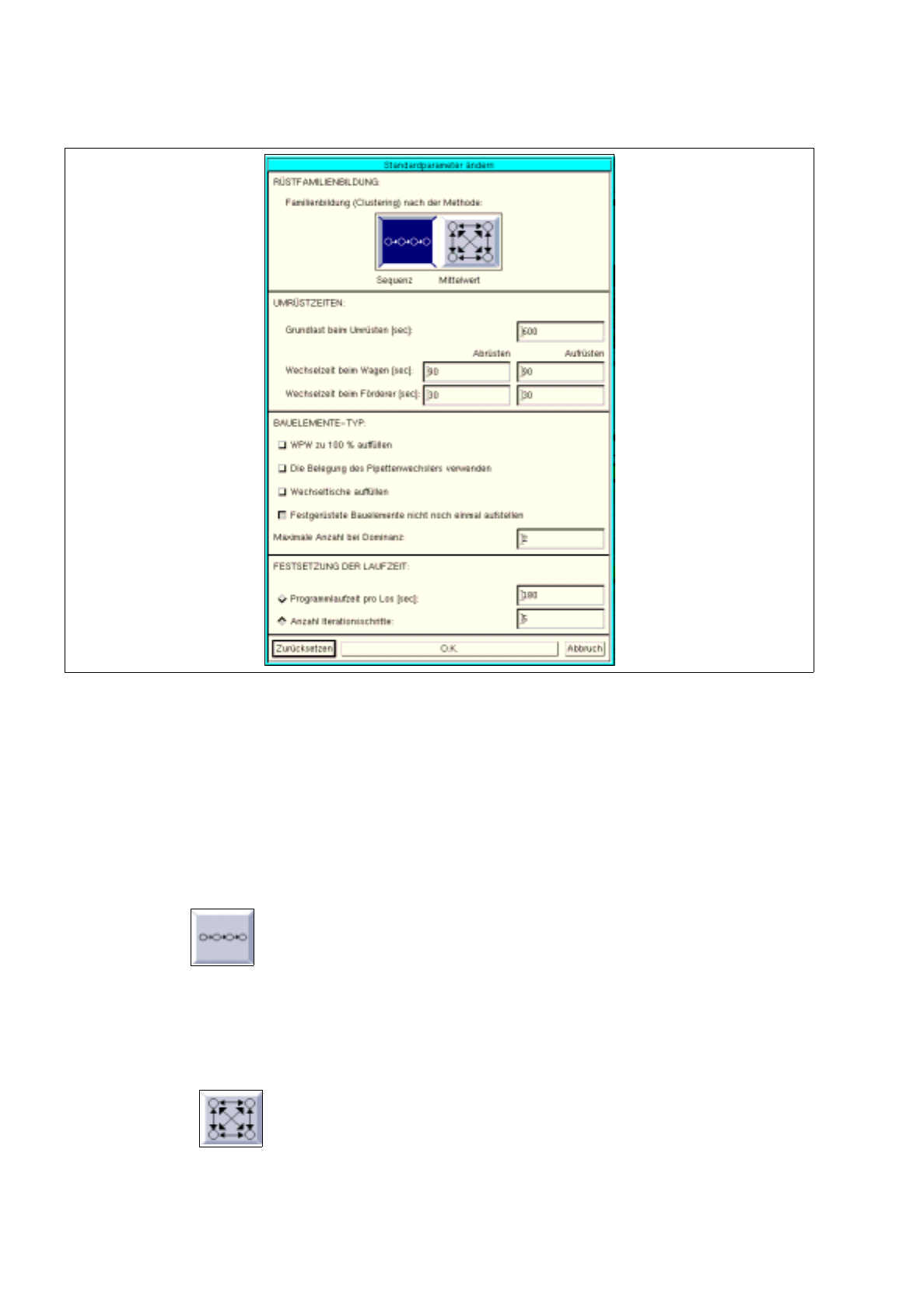

Abb. 11.4.2 Standardparameter ändern
Bedeutung der Parameter
-
RÜSTFAMILIENBILDUNG
-
Familienbildung (Clustering) nach der Methode Sequenz oder Mittelwert:
Die Rüstfamilienbil-
dung kann nach zwei unterschiedlichen Methoden erfolgen, die durch Aktivieren der entsprechenden
Ikone eingestellt wird .
Sequenz:
Ausgangssituation: Es gibt eine Anzahl von Aufträgen, die nur einmal und in beliebiger Reihenfolge
gefertigt werden sollen.
Optimierung: Die Optimierung bildet Rüstfamilien und schlägt eine
Fertigungsreihenfolge
vor. Wird
diese Reihenfolge eingehalten, können die Aufträge mit einem Minimum an Umrüstzeit gefertigt wer-
den.
Mittelwert:
Ausgangssituation: Es gibt eine Anzahl von Aufträgen, die immer wieder und zu unterschiedlichen
und unvorhersehbaren Zeitpunkten gefertigt werden sollen.
Optimierung: Die Optimierung bildet Rüstfamilien, die minimale Umrüstzeiten für
jeden beliebigen
Umrüstvorgang
ergeben.
Betriebsanleitung Linienrechner UNIX 11 Produktionsmittel / Optimierung
Software-Version 403.xx Ausgabe 06/97 11.4 Optimierungs-Dialog
11 - 25
-
UMRÜSTZEITEN
Die Rüstoptimierung benötigt eine Grundlage für die Berechnung der Umrüstzeiten. Mit den folgenden
Parametern kann eingestellt werden, wieviel Zeit für die Umrüstung benötigt wird.
-
Grundlast beim Umrüsten [sec]:
Die Grundlast umfaßt die Zeit, die zwischen der letzten Bestük-
kung aus der Vorgängerrüstung und der ersten Bestückung der Folgerüstung verbraucht wird. Die
Umrüstzeiten werden nicht mitgerechnet. Die Defaulteinstellung ist 600 sec.
-
Wechselzeit beim Wagen [sec]:
Die geschätzte Dauer für den Ausbau bzw. Einbau eines Bauele-
mente-Wechseltisches. Die Förderer werden außerhalb der Anlage auf einem zweiten Wechseltisch
parallel zur Bestückung vorbereitet. Der Wechseltisch wird beim Umrüstvorgang komplett ausge-
tauscht. Die Defaulteinstellung ist 180 sec (= 90 sec Abrüsten + 90 sec Aufrüsten).
Um diesen Parameter verwenden zu können, muß im Konfigurationseditor ein Förderbereich als Bau-
elemente-Wechseltisch definiert sein (siehe Kap. 12).
-
Wechselzeit beim Förderer [sec]:
Die geschätzte Dauer für den Ausbau bzw. Einbau eines Förde-
rers auf dem festen Bauelementetisch. Die Förderer werden außerhalb der Anlage parallel zur
Bestückung vorbereitet. Sie müssen einzeln umgerüstet werden, dadurch steigt der Umrüstaufwand
mit der Anzahl umzurüstender Komponenten. Die Defaulteinstellung ist 60 sec (= 30 sec Abrüsten +
30 sec Aufrüsten).
-
BAUELEMENTE-TYP
Folgende Parameter können für die Bauelemente-Bereitstellung eingestellt werden. Sie haben, bis auf
eine Ausnahme, alle Auswirkung auf die gesamte Rüstoptimierung.
-
WPW zu 100% auffüllen
In einer Rüstung werden nicht unbedingt alle Ebenen des Waffle-Pack-Wechslers mit Bauelementen
belegt.
Mit diesem Parameter kann eingestellt werden, daß von der Optimierung auch alle leeren Ebenen mit
Bauelementen belegt werden, und zwar entsprechend ihrer Bestückhäufigkeit über alle Leiterplatten
einer Losdatei.
-
Die Belegung des Pipettenwechslers verwenden
Mit diesem Parameter kann eingestellt werden, daß die aktuelle Belegung des gerüsteten Pipetten-
wechslers von der Rüstoptimierung verwendet und nicht verändert werden soll.
-
Wechseltische auffüllen
Mit diesem Parameter kann eingestellt werden, daß auf den Wechseltischen Bauelemente der
Anfangsrüstung in die Folgerüstung übernommen werden, auch wenn sie nicht benötigt werden.
Dadurch wird der Umrüstaufwand gering gehalten.
Hinweis
: Dieser Parameter hat
nur
Auswirkungen auf die
Rüstfamilienbildung
.
-
Festgerüstete Bauelemente nicht noch einmal aufstellen
Dieser Parameter ist nur von Bedeutung, wenn eine Festrüstung definiert ist. Es kann eingestellt wer-
den, ob ein Bauelement, das bereits in der Festrüstung enthalten ist, von der Optimierung noch an
anderer oder mehreren anderen, evtl. günstigeren Stellen aufgestellt werden darf oder nicht.
