Betriebsanleitung Linienrechner UNIX 11 Produktionsmittel / Optimierung
Software-Version 403.xx Ausgabe 06/97 11.4 Optimierungs-Dialog
11 - 37
-
Erzeugen
Mit dieser Ikone kann eine neue Losdatei erzeugt werden.
●
anklicken.
Das Fenster "Optimierungs-Dialog: erzeugen" wird geöffnet.
●
Den Namen (xx.lose) der neuen Losdatei eingeben.
●
Den Button
OK
anklicken.
Die Auftragssteuerung wird geöffnet.
●
Losdatei erzeugen (siehe Kap. 14).
-
Ändern
Mit dieser Ikone kann eine bestehende Losdatei geändert werden.
●
anklicken.
●
Losdatei, die geändert werden soll, anklicken
Die Auftragssteuerung wird geöffnet.
●
Losdatei ändern (siehe Kap. 14).
-
Verzeichnis anzeigen
Mit dieser Ikone kann das Verzeichnis der Losdateien erneut eingelesen werden.
●
anklicken.
Alle Losdateien werden neu eingelesen. Die neuen Losdateien wird in Auswahlfeld "Losdatei" an-
gezeigt.Vorgehensweise bei der Rüstoptimierung
Für die automatische Erstellung von laufzeitoptimalen Rüstungen sind folgende Schritte erforderlich:
●
Optimierungs-Dialog starten (siehe Abschn. 11.4.1).
●
Losdatei erzeugen (siehe Abschn. 11.4.5).
●
Losdatei editieren (siehe Kap. 14).
●
Optimierungsgrunddaten erstellen (siehe Kap. 14).
●
Ggf. Restriktionen im Restriktions-Editor eintragen (siehe Kap. 9).
11 Produktionsmittel / Optimierung Betriebsanleitung Linienrechner UNIX
11.4 Optimierungs-Dialog Software-Version 403.xx Ausgabe 06/97
11 - 38
●
Ggf. Standardparameter ändern oder Auftragsparameter einstellen (siehe Abschn. 11.4.3.1 und
Abschn. 11.4.3.3).
●

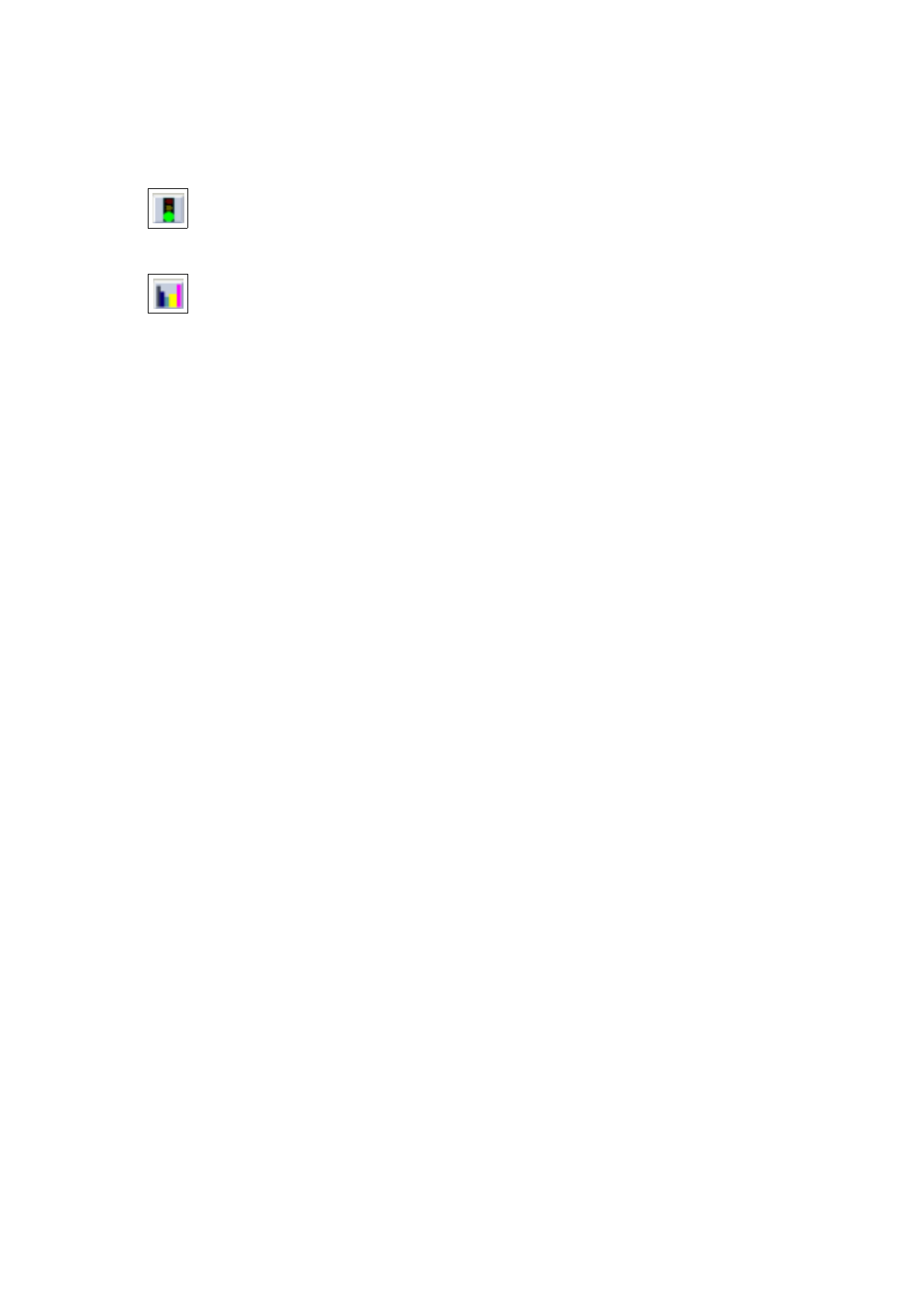

Optimierung starten (siehe Abschn. 11.4.4).
●
Machbarkeitstest starten (siehe Abschn. 11.4.3.8).
●
Optimierungsergebnisse und Machbarkeitsergebnisse anzeigen lassen (siehe Abschn.
11.4.4).
●
Rüstung anzeigen und ausdrucken (siehe Abschn. 11.4.3.9).
●
Stationen rüsten.
●
Aufträge mit Auftragsliste zusammenfügen (siehe Kap. 14).
●
Aufträge vorgeben (siehe Kap. 14).
Betriebsanleitung Linienrechner UNIX
Software-Version 403.xx Ausgabe 06/97
12 - I
Inhalt
Seite
Produktionsmittel /
Stations- und Linienkonfiguration
12.1 Konfigurations-Editor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 - 1
12.1.1 Konfigurations-Editor starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 - 2
12.1.2 Hauptfenster Konfigurations-Editor (Struktur-Editor) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 - 4
12.1.2.1 Anzeigebereich Struktur-Editor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 - 5
12.1.2.2 Auswahlfelder Struktur-Editor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 - 5
12.1.2.3 Menü DATEI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 - 8
12.1.2.4 Menü DIENSTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 - 9
12.1.2.5 Menü OPTIONEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 - 10
12.1.2.6 Kommandobereich Struktur-Editor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 - 11
12.1.3 Komponenten-Editor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 - 13
12.1.3.1 Fensteraufbau Komponenten-Editor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 - 13
12.1.3.2 Menü EDITIEREN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 - 14
12.1.3.3 Hauptfenster Komponenten-Editor "Station und Stationserweiterung" . . . . . . . . . . . . . . . 12 - 15
12.1.3.4 Hauptfenster Komponenten-Editor "Kopf" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 - 17
12.1.3.5 Hauptfenster Komponenten-Editor "Pipetten-Wechsler" . . . . . . . . . . . . . . . . . . . . . . . . . . 12 - 18
12.2 Anlagen-Editor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 - 21
12.2.1 Gesamtanlage konfigurieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 - 21
12.2.1.1 Kommandobereich Anlagen-Editor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 - 24
12.2.2 Teilanlage konfigurieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 - 27
12.2.3 Fertigungslinie auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 - 29
