00191016-01 - 第354页
12 Produktionsmittel / Stations- und Linienkonfiguration Betriebsanleitung Linienrechner UNIX 12.1 Konfigurations-Editor Softw are-Version 40 3.xx Ausgabe 06/97 12 - 20
Betriebsanleitung Linienrechner UNIX 12 Produktionsmittel / Stations- und Linienkonfiguration
Software-Version 403.xx Ausgabe 06/97 12.1 Konfigurations-Editor
12 - 19
Kommandobereich
Die Kommandos werden durch Ikonen symbolisiert. Sie bestimmen den Modus (Selektionsmodus, Zuordnungs-
modus oder Löschmodus), in welchem der Komponenten-Editor arbeiten soll.
HINWEIS
Der Komponenten-Editor befindet sich beim Öffnen zuerst im Zuordnungsmodus.
Werden Pipetten im Konfigurations-Editor mit Hilfe des Komponenten-Editors zugeordnet, gelten sie als
konfiguriert und ihre Zuordnung kann im Rüst-Editor (siehe Kap. 13, Abschn. 13.1.3.6) nicht
mehr verän-
dert werden.
Soll der Pipetten-Wechsler für die verschiedenen Rüstungen unterschiedlich belegt werden, darf eine Zu-
ordnung der Pipetten nur im Rüst-Editor vorgenommen werden.
-
(Erzeugen)
Ist diese Ikone aktiv, befindet sich der Editor im Zuordnungsmodus.
Einem Fach des Pipetten-Wechslers eine Pipette zuordnen:
●
Ikone aktivieren.
●
Ziel-Fach im Auswahlfeld "Fächer" anklicken.
●
Gewünschte Pipette im Auswahlfeld "Pipetten" selektieren.
Hinter der Nummer des gewählten Fachs wird die Nummer der Pipette eingetragen.
-
(Verschieben)
Ist diese Ikone aktiv, befindet sich der Editor im Verschiebemodus.
Pipette in ein anderes Fach innerhalb des Pipetten-Wechslers verschieben:
●
Ikone aktivieren.
●
Ziel-Fach im Auswahlfeld "Fächer" selektieren.
●
Pipette im Auswahlfeld "Fächer" anklicken.
Die verschobene Pipette wird an ihrer neuen Position angezeigt.
-
(Löschen)
Ist diese Ikone aktiv, befindet sich der Editor im Löschmodus.
Pipette aus einem Fach des Pipetten-Wechslers löschen:
●
aktivieren.
●
Pipette im Auswahlfeld "Fächer" anklicken.
Die Pipette wird nicht mehr im Fach angezeigt.
12 Produktionsmittel / Stations- und Linienkonfiguration Betriebsanleitung Linienrechner UNIX
12.1 Konfigurations-Editor Software-Version 403.xx Ausgabe 06/97
12 - 20
Betriebsanleitung Linienrechner UNIX 12 Produktionsmittel / Stations- und Linienkonfiguration
Software-Version 403.xx Ausgabe 06/97 12.2 Anlagen-Editor
12 - 21
12.2 Anlagen-Editor
Nach der Installation der Linienrechner-Software oder nach Änderungen im Aufbau der Gesamtanlage(n)/
Teilanlage(n) muß die Linienkonfiguration neu erstellt bzw. korrigiert werden. Hierzu dient der Anlagen-Editor.
Mit seiner Hilfe können die nachfolgend aufgeführten Konfigurationen und Arbeitsschritte durchgeführt werden:
-
Konfigurieren von neuen Gesamtanlagen
-
Hinzufügen neuer Stationen zu einer bestehenden Gesamtanlage
-
Parameter der einzelnen Stationen eingeben bzw. verändern
-
Entfernen von Stationen aus einer Gesamtanlage
-
Konfigurieren von neuen Teilanlagen
-
Entfernen von Teilanlagen aus einer Gesamtanlage
-
Entfernen von Stationen aus einer Teilanlage
-
Fertigungslinie auswählen
HINWEIS
Vor der Linienkonfiguration müssen die Stationen mit Hilfe des Konfigurations-Editors (siehe Abschn. 12.1.1)
konfiguriert worden sein.
12.2.1 Gesamtanlage konfigurieren
Eine Gesamtanlage kann aus einer oder mehreren Teilanlagen bestehen. Bei der Konfiguration der Gesamt-
anlage ist unbedingt die Reihenfolge einzuhalten, in welcher die Stationen tatsächlich in der Linie stehen.
Wird die Konfiguration der Gesamtanlage geändert, müssen alle Teilanlagen-Konfigurationen überarbeitet
werden (siehe Abschn. 12.2.2). Eine automatische Anpassung erfolgt nicht.
●
In der Desktop-Menüzeile DIENSTE --> Linienkonfiguration anklicken.

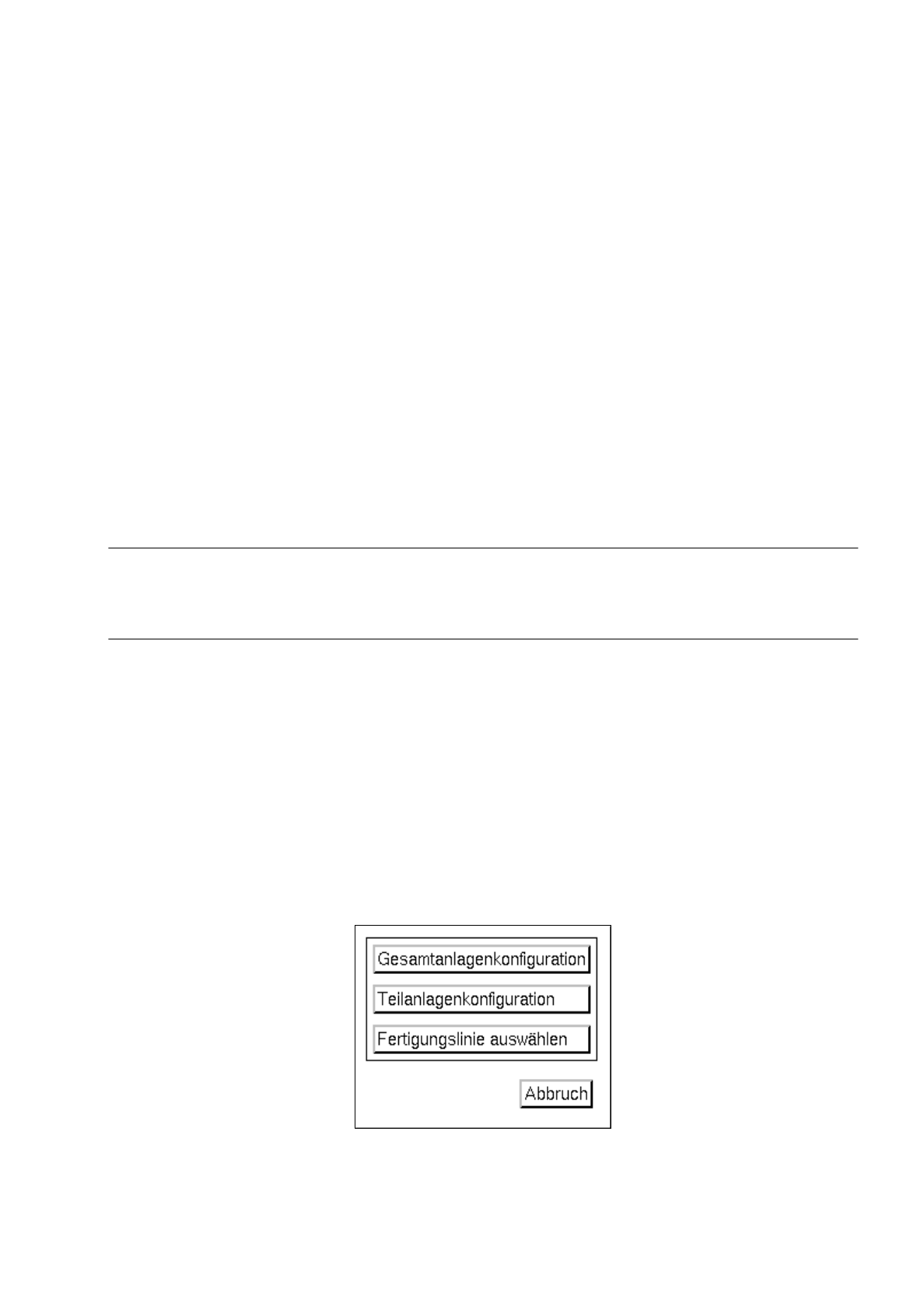

Das Auswahlfenster "Linienkonfiguration" wird geöffnet.
●
Die Schaltfläche Gesamtanlagenkonfiguration anklicken.
Die FSB mit dem Verzeichnis "Stammdaten: Anlagen" wird geöffnet.
