13 Produktionsmittel / Rüstung Betriebsanleitung Linienrechner UNIX 13.1 Rüst-Editor (Förderbereichs- und WPW-Editor) Software-Version 403.xx Ausgabe 06/97 13 - 12 Abb . 13.1. 7 Vir tuelle Ebene im Förderbereichs-Editor …
Betriebsanleitung Linienrechner UNIX 13 Produktionsmittel / Rüstung
Software-Version 403.xx Ausgabe 06/97 13.1 Rüst-Editor (Förderbereichs- und WPW-Editor)
13 - 11
Abb. 13.1.6 Hauptfenster des WPW-Editors für die Virtuelle Ebene
Der Aufbau und die Bedienung des WPW-Editors für die Virtuelle Ebene und den Waffle-Pack-Wechsler sind
identisch und sind ausführlich in Abschn. 13.1.2.2 beschrieben.
Wenn eine Virtuelle Ebene vorhanden ist, wird sie beim Öffnen des Förderbereichs-Editors angezeigt. Die
darauf definierten Flächenmagazine werden jedoch nicht dargestellt (siehe Abb. 13.1.7).
Es können jedoch keine Flächenmagazine zugeordnet werden. Eine Zuordnung kann nur im WPW-Editor
vorgenommen werden.
Flächenmagazinträger FlächenmagazinAnzeigebereich "Ebenen"
(nur eine Ebene)
Angabe von Teilung
(hier:24x2) und
Bauelement
(hier: TSOP24)
13 Produktionsmittel / Rüstung Betriebsanleitung Linienrechner UNIX
13.1 Rüst-Editor (Förderbereichs- und WPW-Editor) Software-Version 403.xx Ausgabe 06/97
13 - 12
Abb. 13.1.7 Virtuelle Ebene im Förderbereichs-Editor
13.1.3 Menü DIENSTE
Das Menü DIENSTE in der Menüzeile beider Editoren enthält folgende Optionen:
-
Förderer-Liste (siehe Abschn. 13.1.3.1)
-
Optionen-Liste (nur Förderbereichs-Editor, siehe Abschn. 13.1.3.2)
-
Verpackungsbox (siehe Abschn. 13.1.3.3)
-
Pipettenwechsler (nur Förderbereichs-Editor, siehe Abschn. 13.1.3.6)
Betriebsanleitung Linienrechner UNIX 13 Produktionsmittel / Rüstung
Software-Version 403.xx Ausgabe 06/97 13.1 Rüst-Editor (Förderbereichs- und WPW-Editor)
13 - 13
13.1.3.1 Förderer-Liste
In der Förderer-Liste sind alle Werkstypen von Förderern, Modulen, Flächenmagazinen und Flächenmagazin-
trägern enthalten. Sie können einzeln ausgewählt und den Spuren bzw. Ebenen im Anzeigebereich der Haupt-
fenster zugeordnet werden.
Durch Anklicken der Option "Förderer-Liste" im Menü DATEI wird das Fenster "Fördererliste" geöffnet (siehe
Abb. 13.1.8). Die Förderer-Liste kann außerdem durch Anklicken der Ikone "Förderer-Liste" im Kommandobe-
reich geöffnet werden.

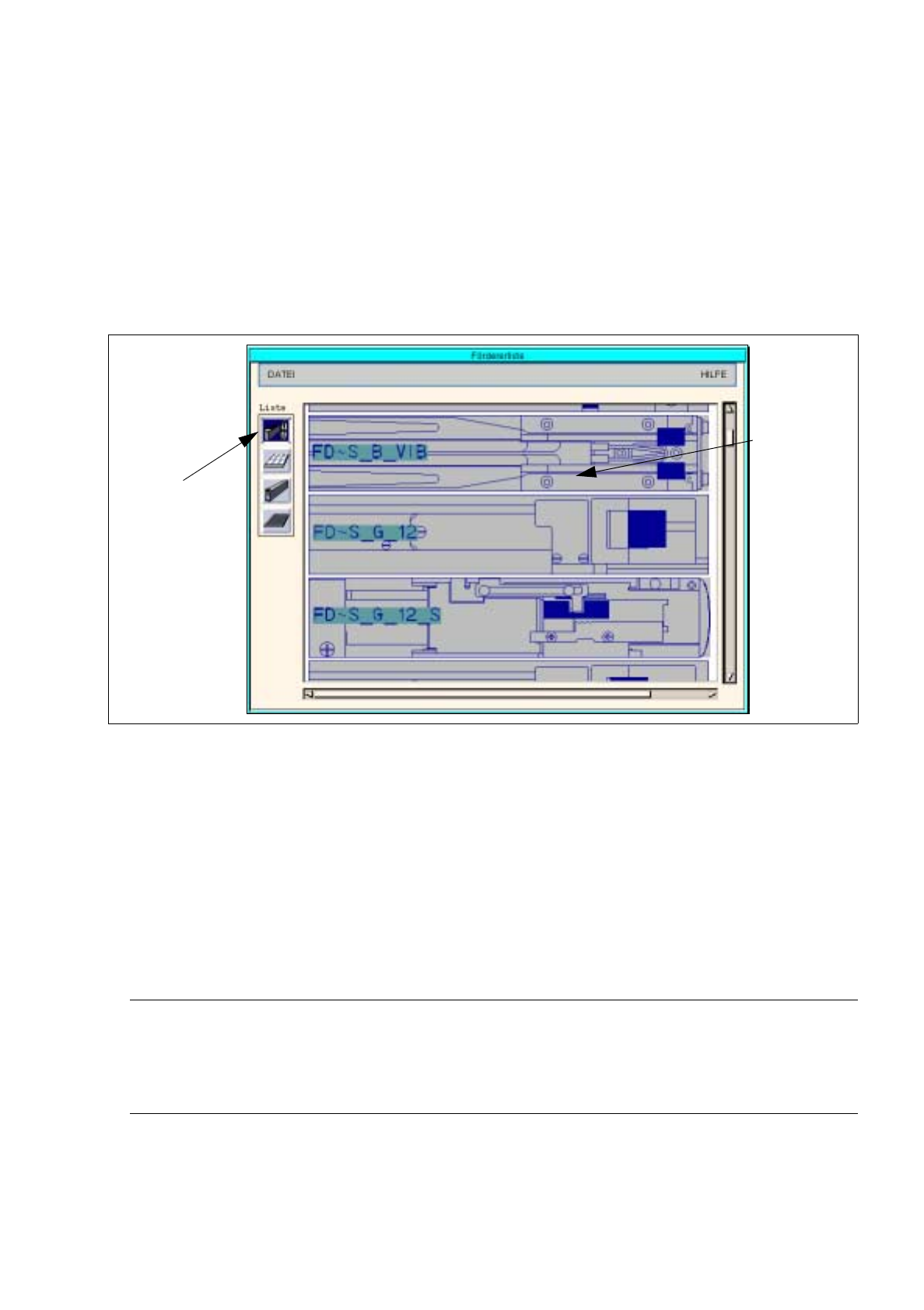

Abb. 13.1.8 Förderer-Liste
Das Fenster "Förderer-Liste" ist in folgende Bereiche gegliedert:
-
Menüzeile
-
Kommandobereich "Förderer/Flächenmagazine/Module/FM-Träger"
-
Anzeigefeld "Förderer-Liste"
Menüzeile
Die Menüzeile enthält die Menüs "DATEI" und "HILFE".
HINWEIS
Die Menüs "DATEI" und "HILFE" sind in der Funktion und Bedienung ähnlich wie in anderen Anwendungs-
programmen des Linienrechners und sind umfassend in Kap. 2 "Allgemeine Programmbedienung"
beschrieben.
Kommandobereich "Förderer/Flächenmagazine/Module/FM-Träger"
In diesem Kommandobereich sind die Ikonen für die Förderer, Flächenmagazine, Module und Flächenmagazin-
träger dargestellt. Durch Anklicken der Ikonen werden die entsprechenden Listen geöffnet und im Anzeigebe-
reich "Förderer-Liste" angezeigt.
"Förderer-
Anzeigefeld
Kommandobereich
magazine/Module/
FM-Träger"
"Förderer/Flächen-
Liste"
