Identifikationsfeld
Das Identifikationsfeld enthält folgende Daten, die nicht editiert werden können:
-
Station:
Name der aktuellen Station mit Gesamtanlage/Teilanlage/Linie/
Rüstung/
Stationsname
-
Stellort:
Bezeichnung des aktuellen Förderbereichs
-
Spur:
Nummer der ersten Spur, auf der der angewählte Förderer steht
-
Komponente:
Bezeichnung des Förderers und Angabe der darauf gerüsteten
Bauelemente in beiden Fächern. Ein Minuszeichen bedeutet, daß das Fach
nicht belegt ist.
-
Fach:
Nummer des aktuellen Fördererfachs
Editierbereich
Im Editierbereich werden die Korrekturen eingetragen, die für die exakte Entnahme der Bauelemente erforder-
lich sind.
Wenn der Verpackungseditor geöffnet wird, sind in den Editierfeldern die vom Werk eingestellten Vorgabewerte
bzw. die für ein Bauelement zuletzt eingegebenen Werte dargestellt.
Die Werte im Editierbereich können durch Anklicken der einzelnen Editierfelder geändert werden. Durch
Drücken der Eingabetaste nach jeder Korrektur werden die Werte übernommen.
Sollen die Eingaben nicht übernommen werden, können die Werte im Menü EDIT mit der Option "Daten
rücksetzen" auf die Vorgabewerte zurückgesetzt werden.
-
X [mm]
Korrektur der Abholposition in X-Richtung: Versatz Mittelpunkt des Bauelements zum Mittelpunkt des
Förderer-Fachs (Vorgabewert: 0.000, entspricht dem Mittelpunkt des Fördererfachs). Siehe Abb.
13.1.11.
-
Y [mm]
Korrektur der Abholposition in Y-Richtung: Versatz Mittelpunkt des Bauelements zum Mittelpunkt des
Fördererfachs in Y-Richtung (Vorgabewert: 0.000, entspricht dem Mittelpunkt des Fördererfachs).
Siehe Abb. 13.1.11.
Betriebsanleitung Linienrechner UNIX 13 Produktionsmittel / Rüstung
Software-Version 403.xx Ausgabe 06/97 13.1 Rüst-Editor (Förderbereichs- und WPW-Editor)
13 - 19

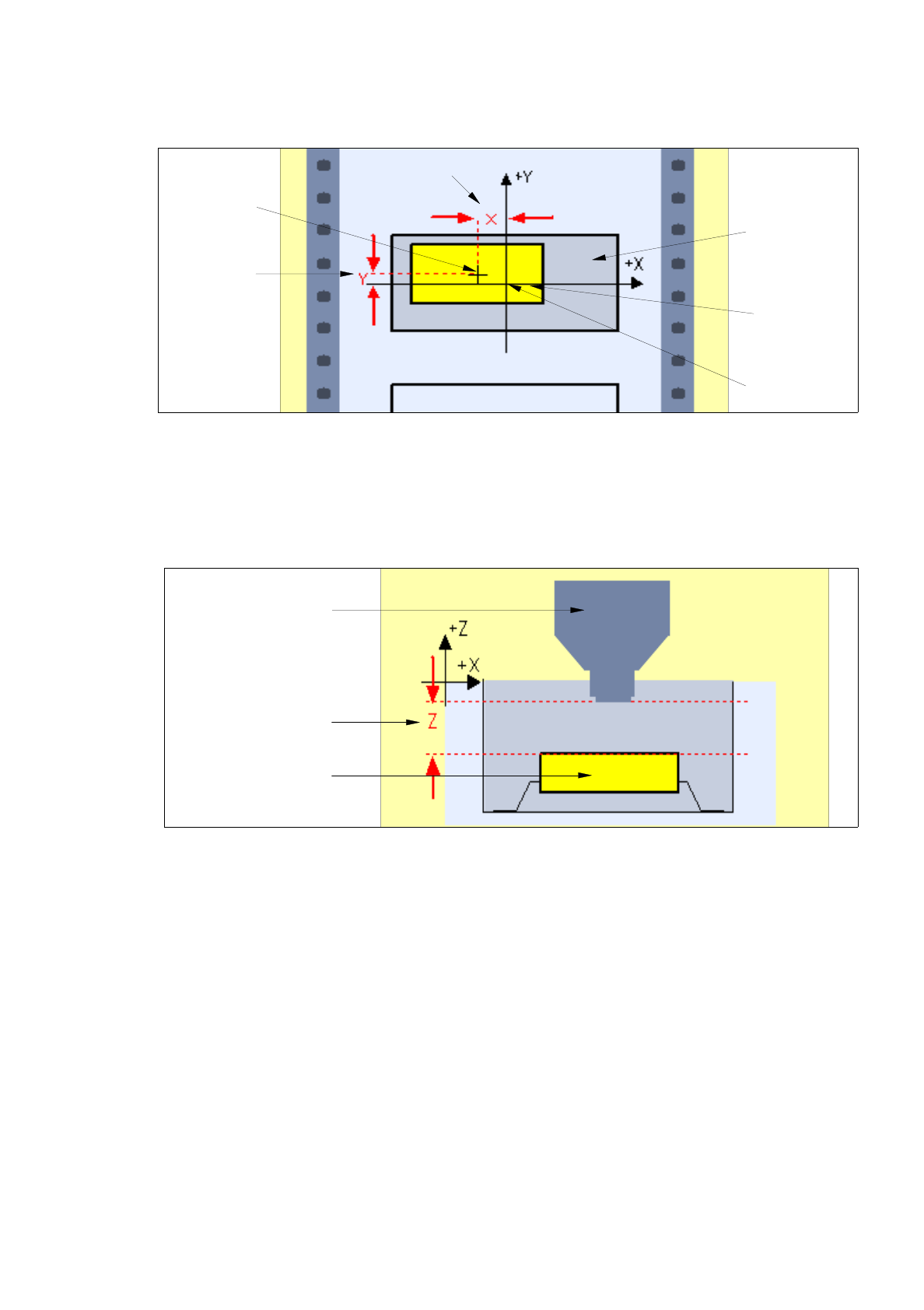

Abb. 13.1.11 Korrektur der Abholposition in X-Richtung und in Y-Richtung
-
Z [mm]
Korrektur der Abholposition in Z-Richtung: veränderte Abholhöhe des Bauelementes aus dem Förd-
ererfach (Vorgabewert: 0.000, entspricht dem Mittelpunkt des Fördererfachs). Siehe Abb. 13.1.12.
Abb. 13.1.12 Korrektur der Abholposition in Z-Richtung
-
Abholwinkel [grad]
Abholwinkel (Drehwinkel) des Bauelements im Fördererfach (Vorgabewert: 0.00). Siehe Abb. 13.1.13.
Es dürfen nur folgende Winkel verwendet werden: 0°, 90°, 180°, 270°.
X [mm]
Y [mm]
Mittelpunkt
Bauelement
Gurttasche
Bauelement
Mittelpunkt
Fördererfach
Pipette
Bauelement
Z [mm]
13 Produktionsmittel / Rüstung Betriebsanleitung Linienrechner UNIX
13.1 Rüst-Editor (Förderbereichs- und WPW-Editor) Software-Version 403.xx Ausgabe 06/97
13 - 20

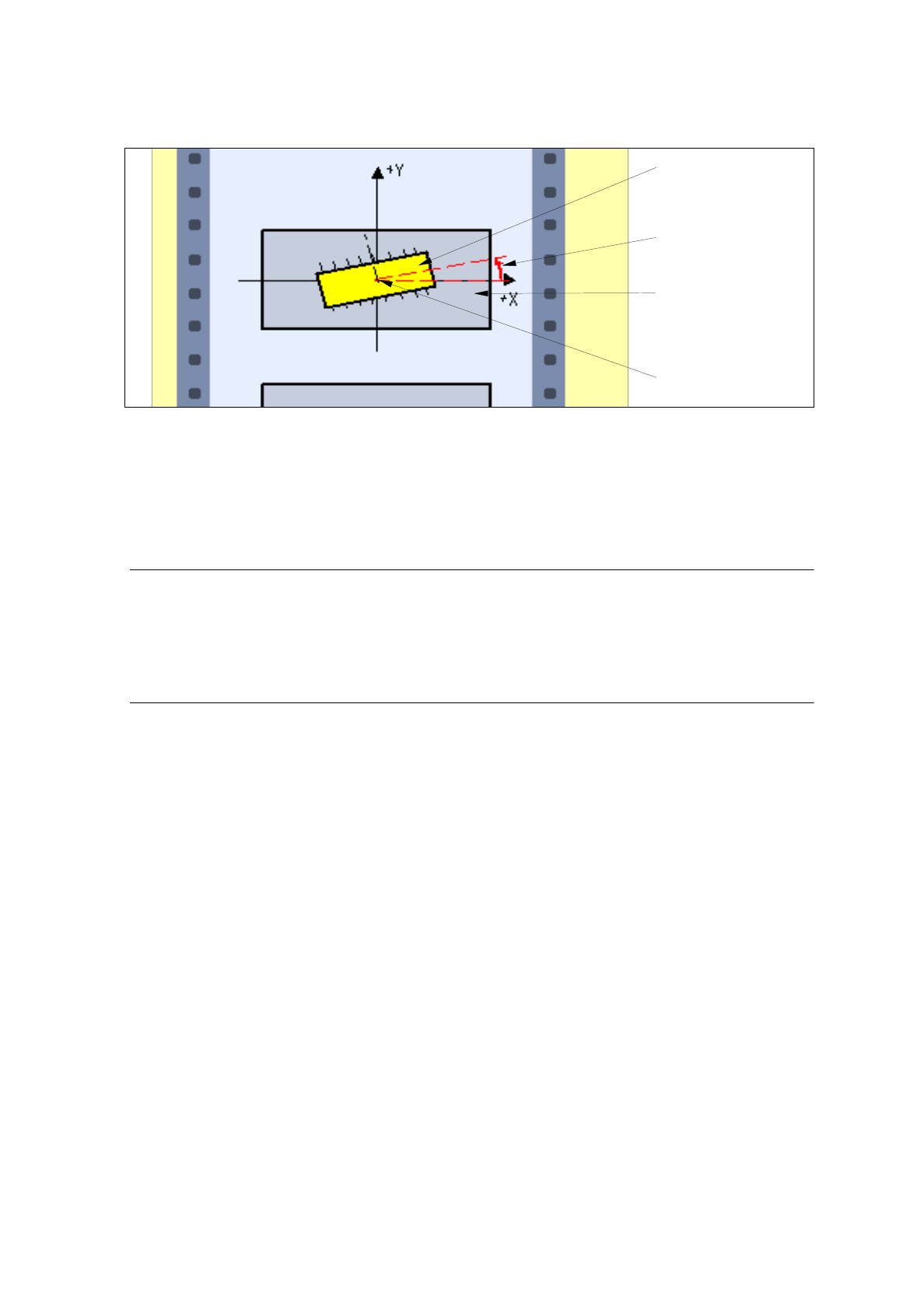

Abb. 13.1.13 Abholwinkel des Bauelements im Fördererfach
-
Rüttelzeit [ms]
Rüttelzeit (= Zeit zum Nachfördern) des gewählten Förderer-Typs.
(Vorgabewert: Minimal-Wert in ms)
HINWEIS
Wenn Offset-Werte eingetragen wurden, die für den gewählten Förderertyp nicht möglich sind,
werden die entsprechenden Editierfelder rot umrandet dargestellt. Bei der Rüttelzeit wird außer-
dem eine Fehlermeldung aufgeblendet. Die fehlerhaften Werte müssen korrigiert werden, erst
dann können alle Werte übernommen werden.
13.1.3.5 Verpackungseditor für Flächenmagazine
Die Flächenmagazine werden im Verpackungseditor definiert. Für jedes Flächenmagazin muß er separat
geöffnet werden.
Im Verpackungseditor wird die Anzahl der Fächer in X- und Y- Richtung definiert. Außerdem werden die
Koordinaten, der Abholwinkel und die Diagonale für ein bestimmtes Bauelement angegeben (siehe Abb. 13.1.14).
Bauelement
Abholwinkel [grad]
Gurttasche
Mittelpunkt
Bauelement und
Fördererfach
