14.4.4 Hauptfenster Automatencontroller
Nachfolgend werden die Bereiche des Hauptfensters und deren Aufgaben erläutert.

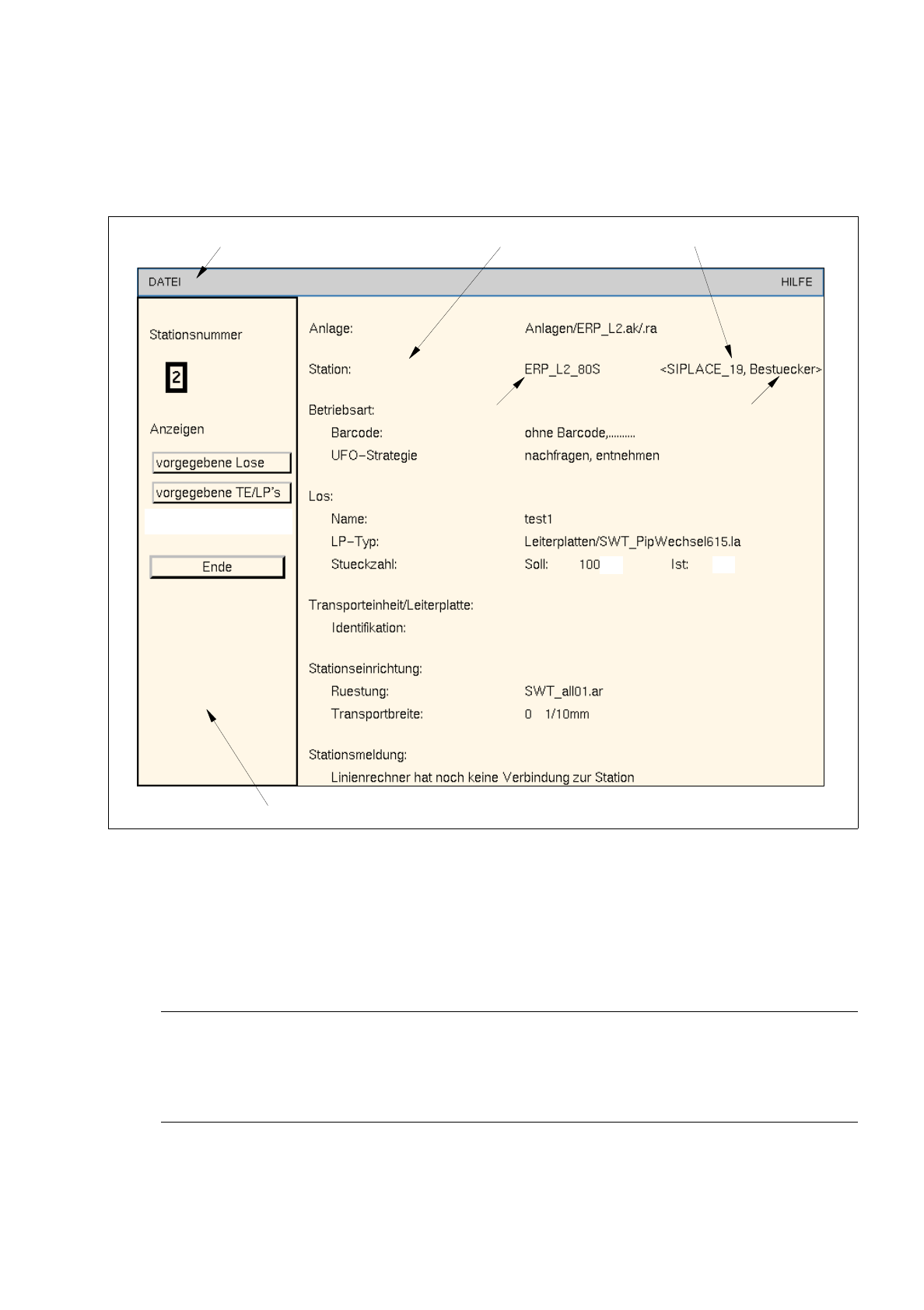

Abb. 14.4.1 Hauptfenster "Automatencontroller"
Das Hauptfenster ist folgendermaßen unterteilt:
-
Menüzeile
Die Menüzeile enthält die Menüs "DATEI" und "HILFE".
HINWEIS
Da die Menüs "DATEI" und "HILFE" in der Funktion und Bedienung ähnlich wie in allen anderen
Anwendungsprogrammen des Linienrechners aufgebaut sind, werden sie umfassend in Kap. 2
beschrieben.
-
Anzeigebereich
-
Kommandobereich
Menüzeile
Anzeigebereich
Kommandobereich
IEC-Bus-Adresse
log. Name
Art der Station
48
14 Steuerung / Steuerungsmodule Betriebsanleitung Linienrechner UNIX
14.4 Automatencontroller AC Software-Version 403.xx Ausgabe 06/97
14 - 36
14.4.4.1 Anzeigebereich
In den einzelnen Gruppen dieses Bereiches sind folgende Informationen enthalten:
-
Stationsnummer Nummer der dem AC zugeordneten Station (z.B. 2)
(im linken Teil d. Fensters)
-
Anlage: Name der Gesamtanlage (z.B. ERP_L2.AK)
-
Station: Logischer Name der Station, IEC-Bus-Adresse und Art der
Station z.B. ERP_L2_80S < Siplace_19 Bestuecker >
-
Betriebsart:
Barcode: Art der Barcodestrategie (Typ und Filter)
UFO-Strategie: Art der UFO-Strategie (z.B. nachfragen, entnehmen)
-
Los:
Name: Losname (z.B. test1)
LP-Typ: Name des LP-Typ's (z.B. SWT_PipWechsel615.la)
Stueckzahl: Soll- und Ist-Stückzahl (z.B. Soll: 100, Ist: 48)
-
Transporteinheit/Leiterplatten:
Identifikation: Identifikationsnummer der Leiterplatte
(Nr. nur bei Barcode-Strategie "mit Barcode", bei
"ohne Barcode" ist das Feld leer)
-
Stationseinrichtung:
Ruestung: Rüstungsname (z.B. SWT_all01.ar)
Transportbreite: eingestellte Transportbandbreite in 1/10 mm
-
Stationsmeldung: Zustand der Station (z.B. Linienrechner hat noch keine
Verbindung zur Station)
Betriebsanleitung Linienrechner UNIX 14 Steuerung / Steuerungsmodule
Software-Version 403.xx Ausgabe 06/97 14.4 Automatencontroller AC
14 - 37
14.4.4.2 Kommandobereich
Hier kann die Liste der vorgegebenen Lose und die Liste der vorgegebenen LP's bei Bedarf abgerufen werden.
Die Listen werden jeweils in einem separaten Fenster angezeigt. Solange eines dieser Fenster geöffnet ist,
wird sein Inhalt automatisch aktualisiert.
-

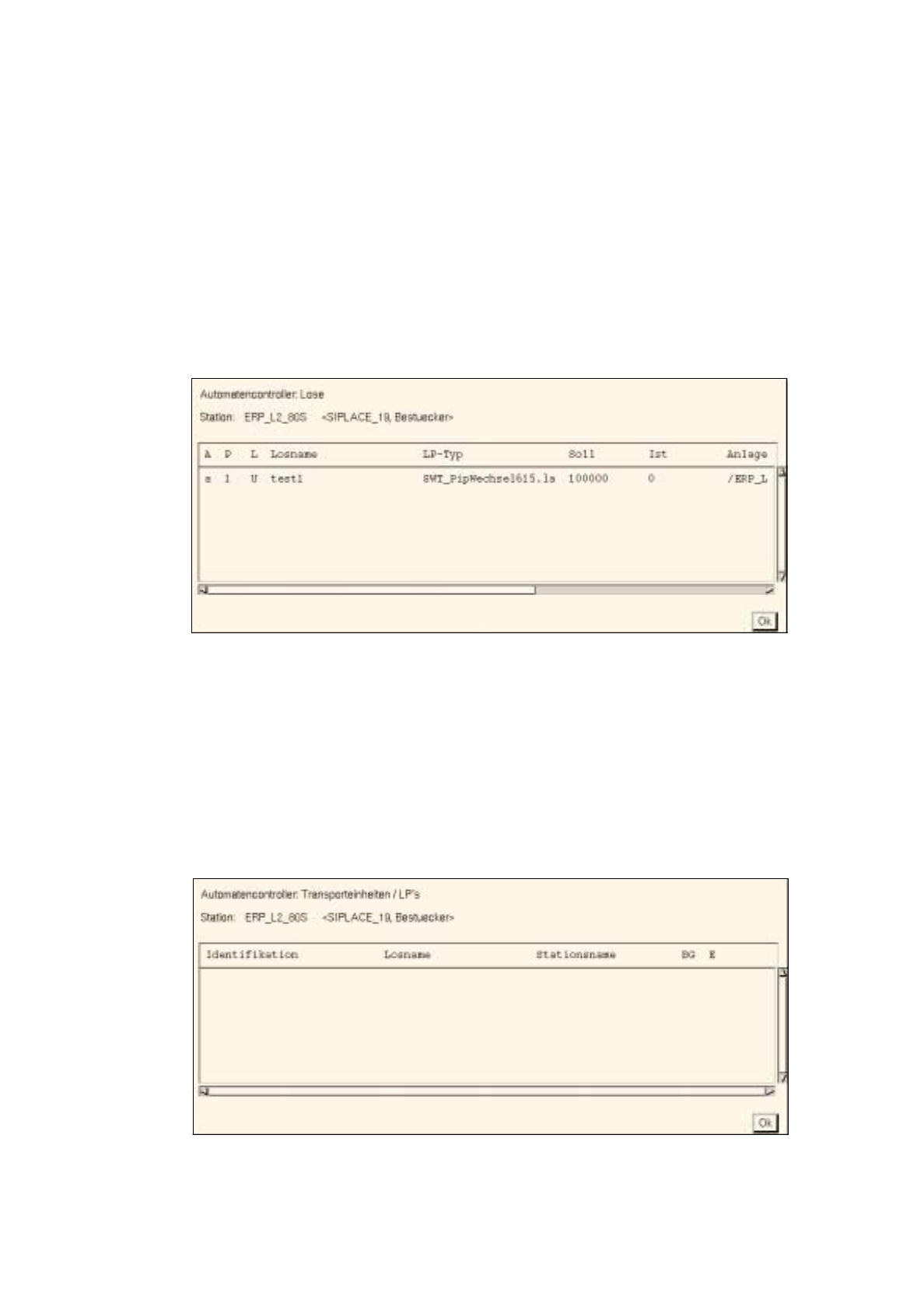

Losliste anfordern
●
Unter "Anzeigen" vorgegebene Lose anklicken.
Das Fenster mit der Liste der vorgegebenen Lose wird geöffnet.
Der aktuell in Bearbeitung befindliche Auftrag ist mit einen "a" in der ersten Spalte gekennzeichnet.
-
Schließen des Fensters (Losliste)
●
Ok anklicken.
Das Fenster wird geschlossen.
-
LP-Liste anfordern
●
Unter "Anzeigen" vorgegebene TE/LP's anklicken.
Das Fenster mit der Liste der gerade in Bearbeitung befindlichen (vorgegebenen) LP's wird
geöffnet.
-
Schließen des Fensters (TE/LP-Liste)
●
Ok anklicken.
Das Fenster wird geschlossen.
