17.4 Rüstungserstellung Betriebsanleitung Linienrechner UNIX
17.4.2 Automatische Rüstungserstellung Software-Version 403.xx Ausgabe 06/97
17 - 54

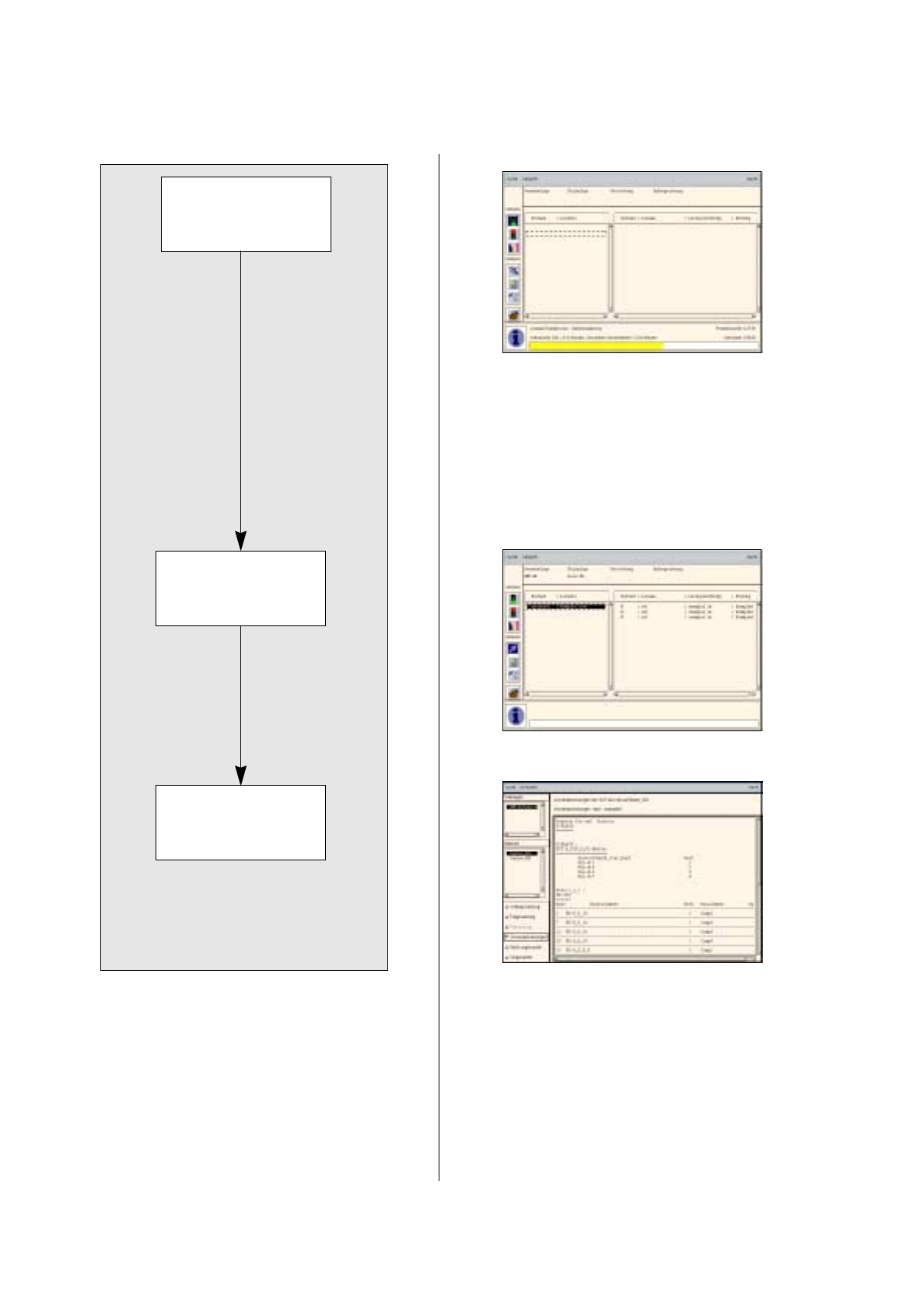

17.4.2 Automatische Rüstungserstellung
Optimierung für
Losdatei starten
Optimierte Rüstung
ausdrucken
Machbarkeitstest für
Losdatei starten
Betriebsanleitung Linienrechner UNIX 17.4 Rüstungserstellung
Software-Version 403.xx Ausgabe 06/97 17.4.1 Losplanung
17 - 53
So wird der Optimierungs-Dialog geöffnet:
1. Die Ikone des Optimierungs-Dialogs anklicken.
Der Optimierungs-Dialog wird geöffnet.
So wird eine Losdatei erzeugt:
2. Die Ikone Erzeugen aktivieren.
Ein Fenster wird geöffnet.
3. Das Editierfeld anklicken und einen Namen für die Losdatei eingeben
,
hier:
Examples.lose
.
4. Den Button
OK
anklicken.
Die Auftragssteuerung wird geöffnet.
So wird eine Losdatei editiert:
5. In der Auftragssteuerung die Ikone Erzeugen , dann die Ikone Editierhilfe
aktivieren.
Die Editierhilfe Losdaten wird geöffnet.
6. Die Leiterplatte, die editiert werden soll mit Doppelklick anklicken, hier:
Example_1.la
.
Die Leiterplatte wird in das Feld
Selection:
übernommen.
7. Den Button
Abbruch
anklicken, die übrigen Daten werden hier nicht verwendet.
Die Editierhilfe wird geschlossen. Die ausgewählte Leiterplatte wird in den Editierbereich übernommen.
8. Im Editierbereich das Feld
Losname
anklicken und den Losnamen eingeben, hier:
ex1
.
9. Im Editierbereich das Feld
Sollgröße
anklicken und die Sollgröße eingeben, hier:
10
.
10. Im Editierbereich das Feld
Losart
anklicken und die Losart eingeben, hier:
F
.
11. Den Button
OK
anklicken.
Der Auftrag wird in die Losdatei übernommen. Bei fehlerhaften Einträgen wird das entsprechende Feld
rot umrandet und eine Fehlermeldung oberhalb der Liste angezeigt. Eintrag korrigieren.
12. Die übrigen Leiterplatten entsprechend einfügen, hier:
Example_2.la
und
Example_3.la
, siehe Tabelle.
So werden die Optimierungsgrunddaten erstellt:
13. Im Menü
DIENSTE
den Befehl
Optimierungsgrunddaten...
anklicken.
Das Fenster Optimierungsgrunddaten wird geöffnet.
14. Die Ikone Erzeugen , dann die Ikone Editierhilfe aktivieren.
Die Editierhilfe Optimierungsgrunddaten wird geöffnet.
15. Die Gesamtanlage,
hier:
SMT.AK,
und die
Teilanlage
,
hier:
Linie.VA,
mit Doppelklick anklicken.
16. Den Button
Abbruch
anklicken, es werden hier keine Fest- oder Anfangsrüstungen verwendet.
Die Editierhilfe wird geschlossen. Die ausgewählten Daten werden in den Editierbereich übernommen.
17. Den Button
OK
anklicken.
Die Daten werden in die Liste übernommen.
18. Im Menü
DATEI
den Befehl
Ende
anklicken.
Es wird eine Meldebox geöffnet mit der Abfrage nach der Datensicherung.
19. Den Button
Ja
anklicken.
Das Fenster Optimierungsgrunddaten wird geschlossen, die Daten werden gesichert.
So wird die Losdatei gesichert:
20. Im Menü
DATEI
den Befehl
Sichern
anklicken.
Die Losdatei wird unter dem eingegebenen Namen in den Auftragsdaten gesichert.
21. Im Menü
DATEI
den Befehl
Ende
anklicken.
Die Auftragssteuerung wird geschlossen. Der Optimierungs-Dialog bleibt geöffnet.
Leiterplatte Losname Sollgröße Losart
Example_1.la ex1 10 F
Example_2.la ex2 13 F
Example_2.la ex3 16 F
17.4 Rüstungserstellung Betriebsanleitung Linienrechner UNIX
17.4.1 Losplanung Software-Version 403.xx Ausgabe 06/97
17 - 52
DATEI
Sichern
DATEI
Ende

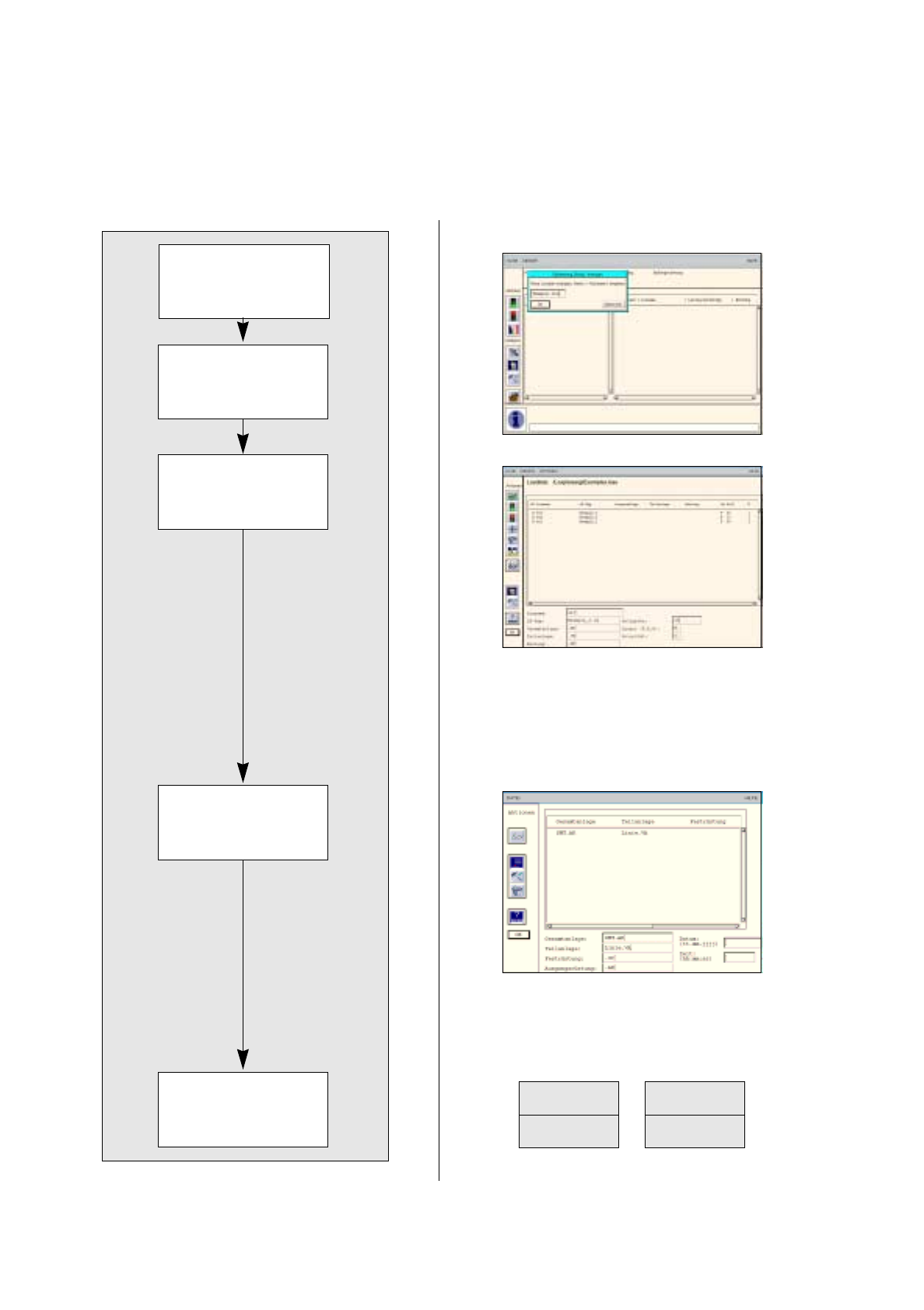

17.4 Rüstungserstellung
Für die drei Leiterplatten soll eine gemeinsame Rüstung erstellt werden.
17.4.1 Losplanung
Optimierungs-Dialog
öffnen
Losdatei erzeugen
Losdatei editieren
Optimierungs-
grunddaten
erstellen
Losdatei sichern
