17.3 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.3.3 Leiterplatte 3: Schwerpunkt Nutzentechnik Software-Version 403.xx Ausgabe 06/97
17 - 44

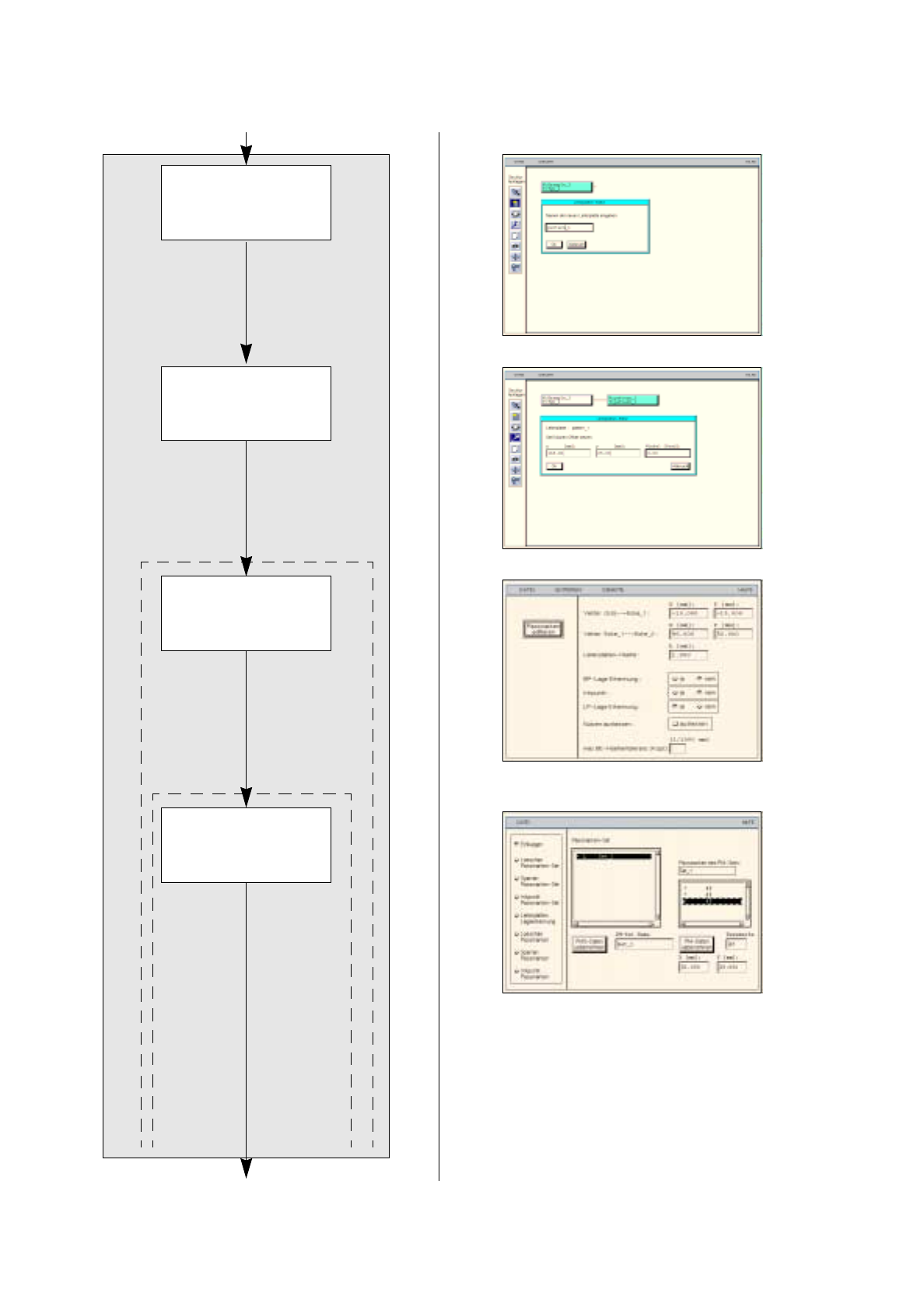

Nutzen
erzeugen
Fortsetzung auf Seite 17-46
Fortsetzung von Seite 17-42
Offset-Werte für den
Nutzen eingeben
Abmessungen des
Nutzens eingeben
Paßmarken
definieren
Nutzen-Editor
Paßmarken-Editor
LP-Beschreibung
Betriebsanleitung Linienrechner UNIX 17.3 Beschreibung der Bauelemente und Leiterplatten
Software-Version 403.xx Ausgabe 06/97 17.3.3 Leiterplatte 3: Schwerpunkt Nutzentechnik
17 - 43
17.3.3.1 Gehäuseform(GF)-Beschreibung
Leiterplatte 3 besteht aus vier Nutzen mit je 3 Einzelschaltungen, die alle der Leiterplatte 2 entsprechen. Zur
GF-Beschreibung siehe
Abschn. 17.3.2.1
.
17.3.3.2 Bauelemente(BE)-Beschreibung
Leiterplatte 3 besteht aus vier Nutzen mit je 3 Einzelschaltungen, die alle der Leiterplatte 2 entsprechen. Zur
BE-Beschreibung siehe
Abschn. 17.3.2.2
.
17.3.3.3 Dosiermuster(DM)-Beschreibung
Leiterplatte 3 besteht aus vier Nutzen mit je 3 Einzelschaltungen, die alle der Leiterplatte 2 entsprechen. Zur
DM-Beschreibung siehe
Abschn. 17.3.2.3
.
17.3.3.4 Leiterplatten(LP)-Beschreibung
Die Offset-Werte sollen selbständig ermittelt werden aus
Abb. 17.3.7
auf Seite 17-
41
(Auflösung Seite 17-
51
).
So wird der Leiterplatten-Editor für eine Leiterplatte geöffnet:

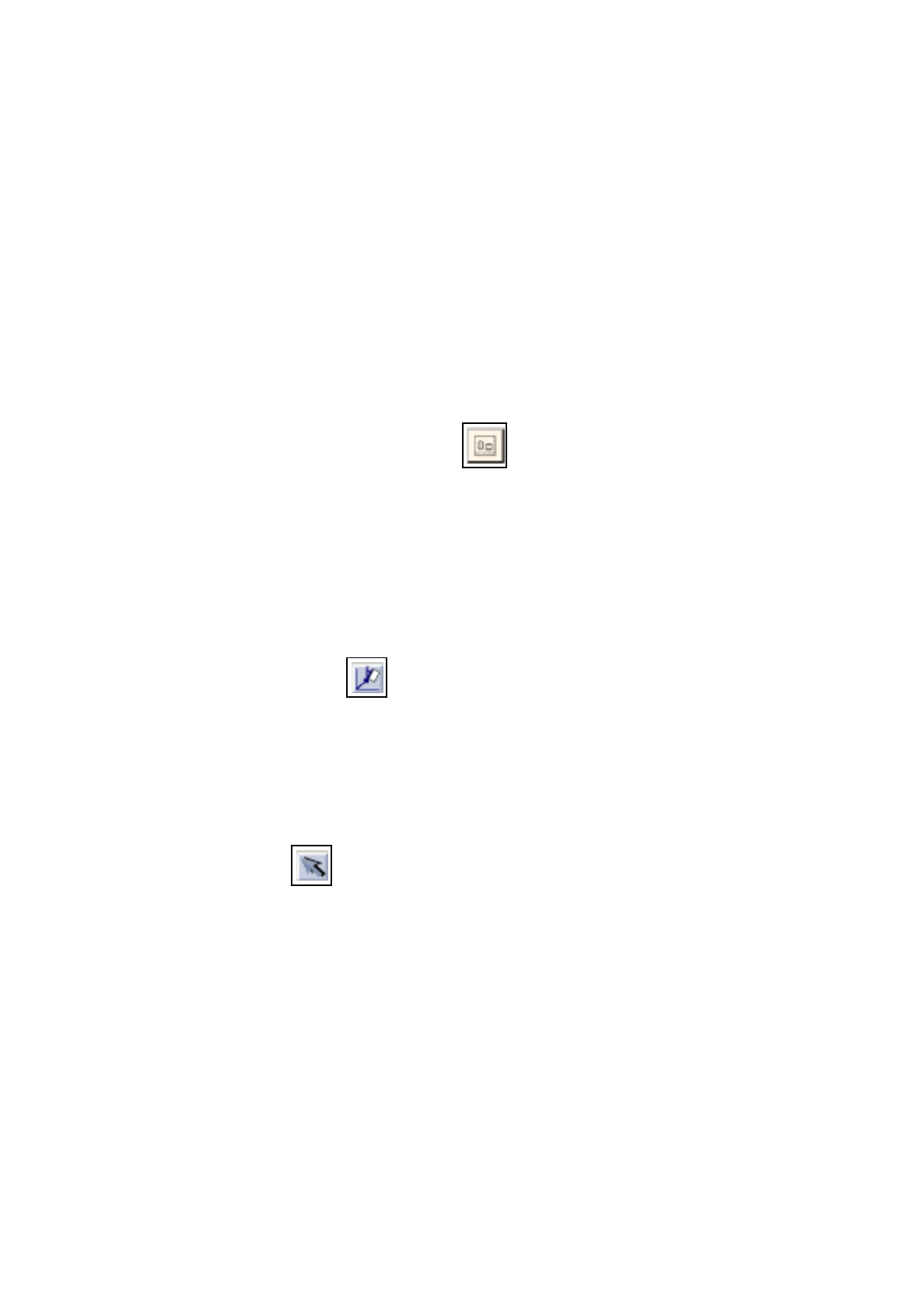

1. Im Desktop die Ikone des Leiterplatten-Editors anklicken.
Das Dateiauswahlfenster wird geöffnet.
2. Das Editierfeld
Selection
anklicken.
3. Den Namen der Leiterplatte
eingeben
,
hier:
Example_3.la,
und den Button
OK
anklicken.
Eine Dialogbox wird geöffnet.
4. Das Editierfeld
TYP
anklicken.
5. Eine Typbezeichnung eingeben, hier:
Typ_1,
und den Button
OK
anklicken:
Der Bauelemente-Editor wird geöffnet. Die Leiterplatte ist als Rechteck dargestellt.
So wird die Lage der Leiterplatte in der Maschine angegeben:
6. Die Ikone Koordinatensystem aktivieren.
7. Die Leiterplatte (Rechteck) anklicken.
Eine Dialogbox mit der Darstellung von vier Koordinatensystemen wird geöffnet.
8. Ein Koordinatensystem anklicken, hier:
0°
.
9. Den Button
OK
anklicken.
Die Dialogbox wird geschlossen.
So werden die Abmessungen der Leiterplatte eingegeben:
10. Die Ikone Selektieren aktivieren.
11. Die Leiterplatte (Rechteck) anklicken.
Das Rechteck ist hellgrün markiert.
12. Im Menü
DIENSTE
die Option
NU-Editor...
anklicken.
Der Nutzen-Editor wird geöffnet.
13. Die Abmessungen der Leiterplatte eingeben, siehe
Abb. 17.3.7
auf Seite 17-
41
.
14. Im Menü
DATEI
die Option
Ende
anklicken.
Der Nutzen-Editor wird geschlossen.
Paßmarken definieren:
es sind keine Paßmarken vorhanden.
Inkpunkt definieren:
es ist kein Inkpunkt vorhanden.
Bestückpositionen eingeben:
die Bestückpositionen werden später in den Einzelschaltungen definiert.
17.3 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.3.3 Leiterplatte 3: Schwerpunkt Nutzentechnik Software-Version 403.xx Ausgabe 06/97
17 - 42

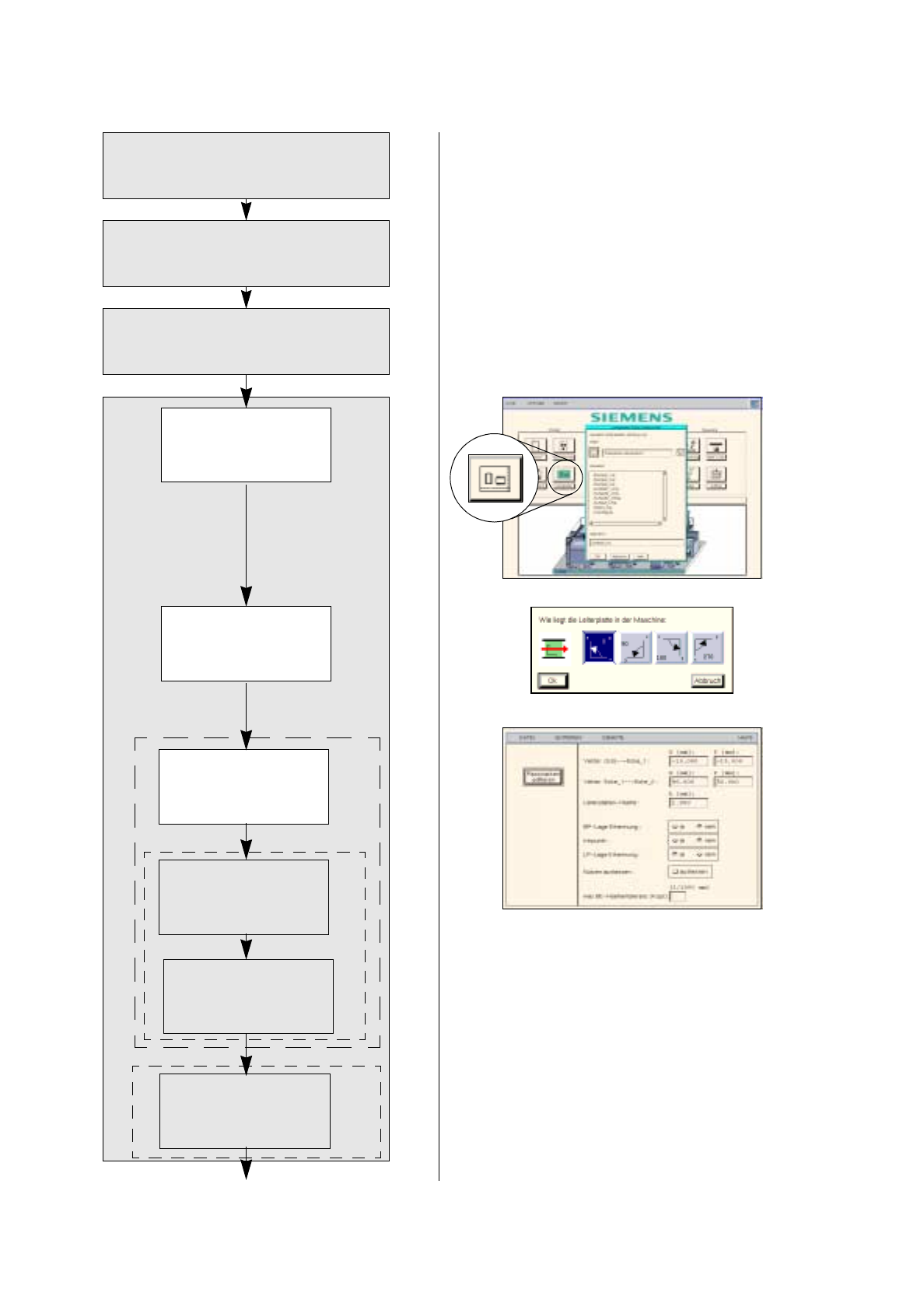

Die GF-Beschreibung entfällt.
Die BE-Beschreibunng entfällt.
Die DM-Beschreibung entfällt.
Es sind keine Paßmarken vorhanden.
Es ist kein Inkpunkt vorhanden.
Die Bestückpositionen werden in den
Einzelschaltungen definiert.
GF-Beschreibung
Leiterplatten-Editor
für eine Leiterplatte
starten
Lage der Leiterplatte
in der Maschine an-
geben
Inkpunkt
definieren
BE-Beschreibung
DM-Beschreibung
Abmessungen der
Leiterplatte eingeben
Paßmarken
definieren
Fortsetzung auf Seite 17-44
Nutzen-Editor
Paßmarken-Editor
Bestückpositionen
eingeben
LP-Beschreibung
BP-Editor
