Betriebsanleitung Linienrechner UNIX 17.3 Beschreibung der B auelemente und Leiterplatten Software-V ersion 403.xx Ausgabe 06/97 17. 3.3 Leiterplatte 3: Schwerpunkt Nutzentechnik 17 - 4 1 pattern_2 pattern_1 pattern_3 pa…
17.3 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.3.3 Leiterplatte 3: Schwerpunkt Nutzentechnik Software-Version 403.xx Ausgabe 06/97
17 - 42
Die GF-Beschreibung entfällt.
Die BE-Beschreibunng entfällt.
Die DM-Beschreibung entfällt.
Es sind keine Paßmarken vorhanden.
Es ist kein Inkpunkt vorhanden.
Die Bestückpositionen werden in den
Einzelschaltungen definiert.
GF-Beschreibung
Leiterplatten-Editor
für eine Leiterplatte
starten
Lage der Leiterplatte
in der Maschine an-
geben
Inkpunkt
definieren
BE-Beschreibung
DM-Beschreibung
Abmessungen der
Leiterplatte eingeben
Paßmarken
definieren
Fortsetzung auf Seite 17-44
Nutzen-Editor
Paßmarken-Editor
Bestückpositionen
eingeben
LP-Beschreibung
BP-Editor
Betriebsanleitung Linienrechner UNIX 17.3 Beschreibung der Bauelemente und Leiterplatten
Software-Version 403.xx Ausgabe 06/97 17.3.3 Leiterplatte 3: Schwerpunkt Nutzentechnik
17 - 41
pattern_2
pattern_1
pattern_3
pattern_4
board_1
board_2
board_3
board_1
board_2
board_3
board_3
board_2
board_1
board_3
board_2
board_1
Example_3
5
10
15
Ecke 1
17.3.3 Leiterplatte 3: Schwerpunkt Nutzentechnik
Leiterplatte 3 besteht aus vier Nutzen (pattern), die jeweils aus drei Einzelschaltungen (board) bestehen. Die
Maße und der Bestückinhalt der Einzelschaltungen entsprechen der Leiterplatte 2. Die Nutzen 3 und 4 sind um
180° gedreht. Für jeden Nutzen wird eine Leiterplatten-Lageerkennung durchgeführt, dazu sind jeweils drei
Paßmarken vorhanden. Auf jeder Einzelschaltung befindet sich ein Inkpunkt.
335
272
5
X
Y
LP-Koordinaten-
system 0°
Transportrichtung
150
116
10
15
60
105
165
Ecke 2
LP-Höhe= 1,5 mm
Nullpunkt der verschiedenen Ebenen:
Leiterplatte, Nutzen, Einzelschaltung
Inkpunkt

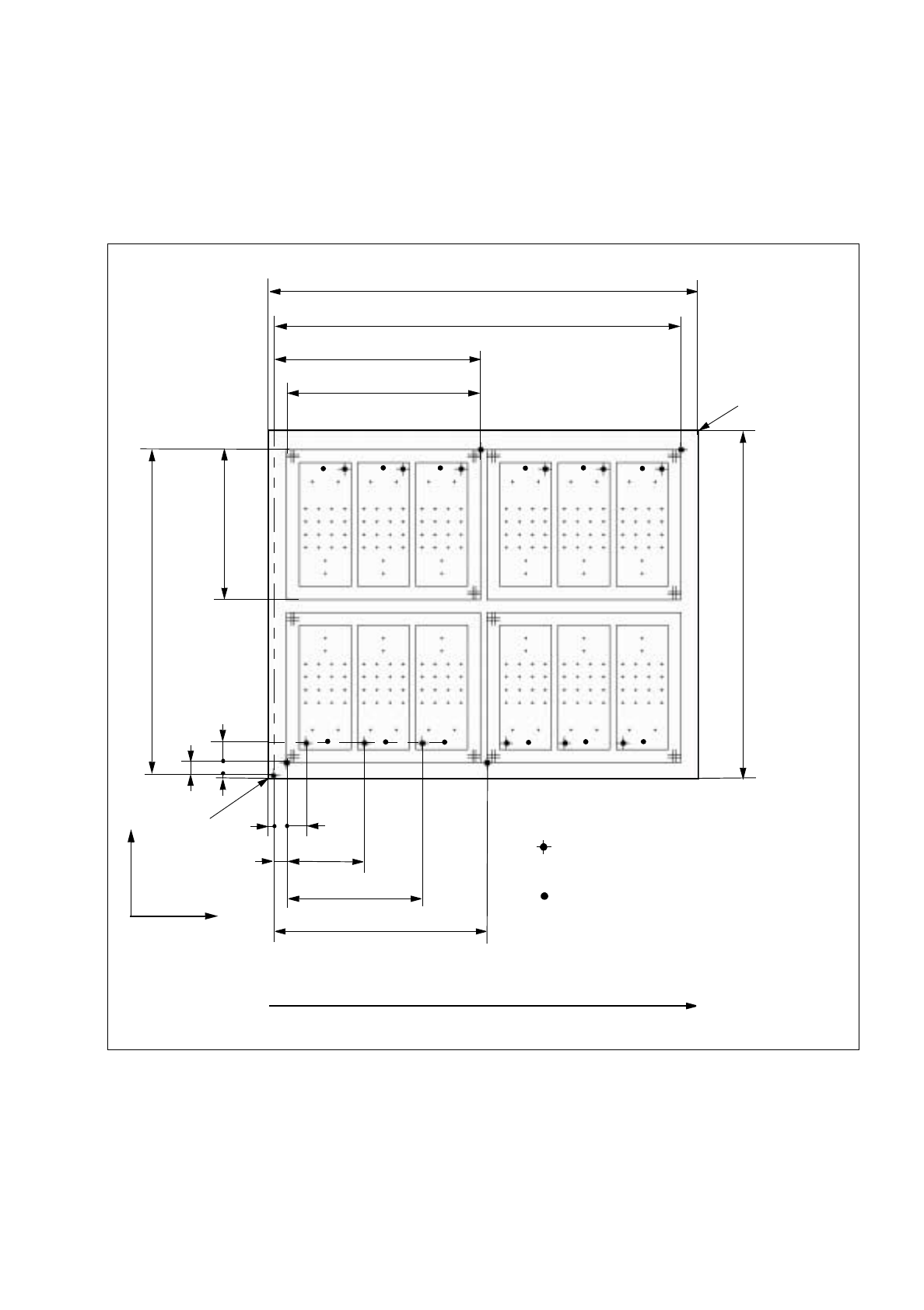

Abb. 17.3.7 Abmessungen Leiterplatte 3
252
160
315
17.3 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.3.2 Leiterplatte 2: Schwerpunkt Gehäuseform-Beschreibung Software-Version 403.xx Ausgabe 06/97
17 - 40

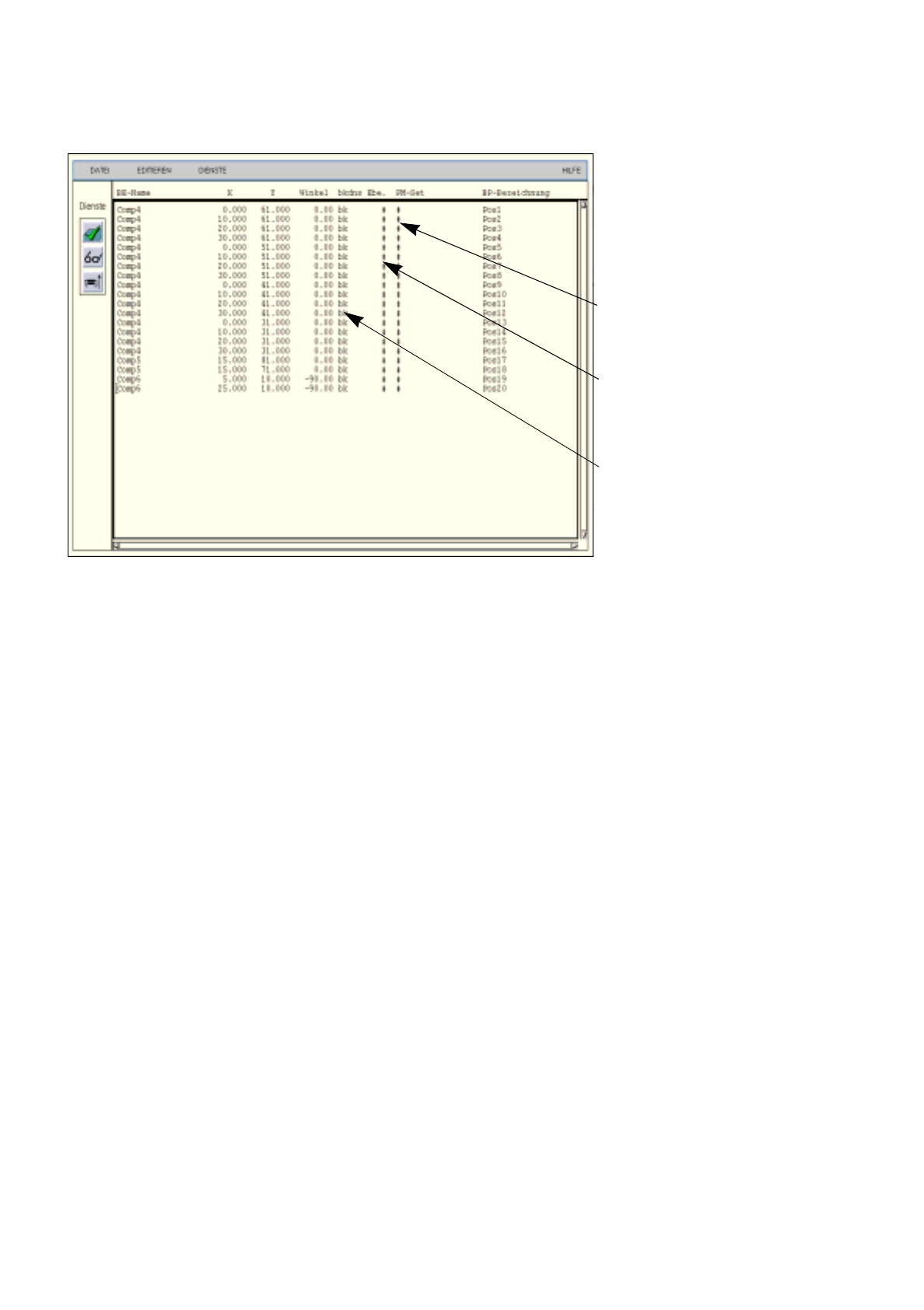

Abb. 17.3.6 Bestückpositions-Editor für Leiterplatte 2
Name
des PM-Sets eingeben;
# = keine Paßmarken für die
Bestückposition definiert
b = Bestücken
k = Kleben
d = Dispensen (Lotpaste)
n = Nachbearbeiten
s = Sperren (für Bestückung)
Nummer
der Bestückebene
eingeben;
# = keine Ebene für die Be-
stückposition definiert
