Betriebsanleitung Linienrechner UNIX 17.3 Beschreibung der B auelemente und Leiterplatten Software-V ersion 403.xx Ausgabe 06/97 17.3.2 Leiterplatt e 2: Schwerpunkt Gehäuseform-Beschreibung 17 - 3 7 So werden die Abmessu…

100%1 / 599
17.3 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.3.2 Leiterplatte 2: Schwerpunkt Gehäuseform-Beschreibung Software-Version 403.xx Ausgabe 06/97
17 - 38

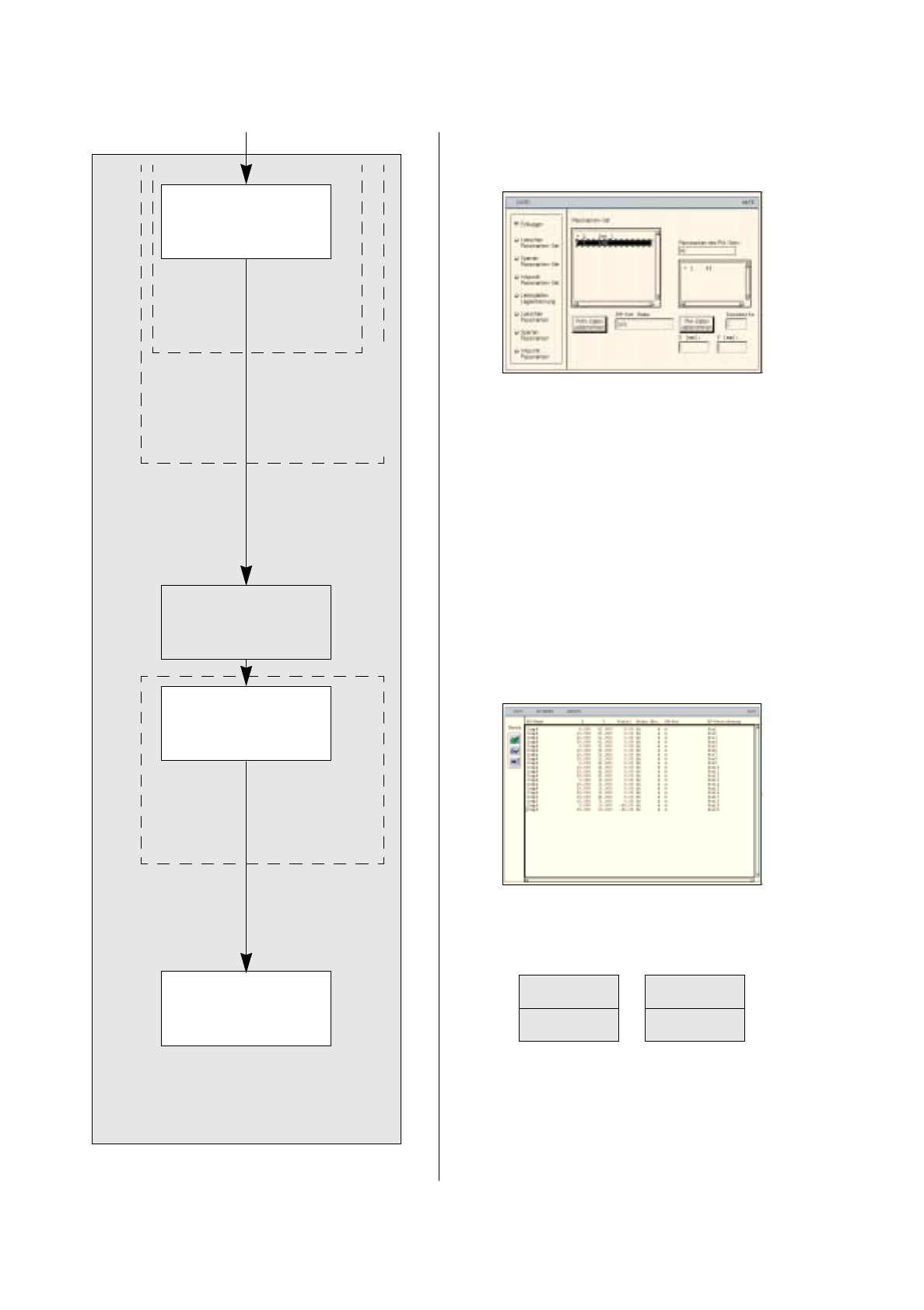

Es sind keine Nutzen und Einzelschaltungen
vorhanden.
DATEI
Sichern
DATEI
Ende
Leiterplatten-Daten
sichern
Fortsetzung von Seite 17-36
Bestückpositionen
eingeben
Inkpunkt definieren
Nutzen und
Einzelschaltungen
erzeugen
LP-Beschreibung
Bestückpositions-Editor
Paßmarken-Editor
Nutzen-Editor
Betriebsanleitung Linienrechner UNIX 17.3 Beschreibung der Bauelemente und Leiterplatten
Software-Version 403.xx Ausgabe 06/97 17.3.2 Leiterplatte 2: Schwerpunkt Gehäuseform-Beschreibung
17 - 37
So werden die Abmessungen der Leiterplatte eingegeben:
123.Die Ikone Selektieren aktivieren.
124.Die Leiterplatte (Rechteck) anklicken.
Das Rechteck ist hellgrün markiert.
125.Im Menü
DIENSTE
die Option
NU-Editor
anklicken.
Der Nutzen-Editor wird geöffnet.
126.Die Abmessungen der Leiterplatte eingeben. Siehe
Abb. 17.3.4
auf Seite 17-
20
und
Abb. 17.3.5
.

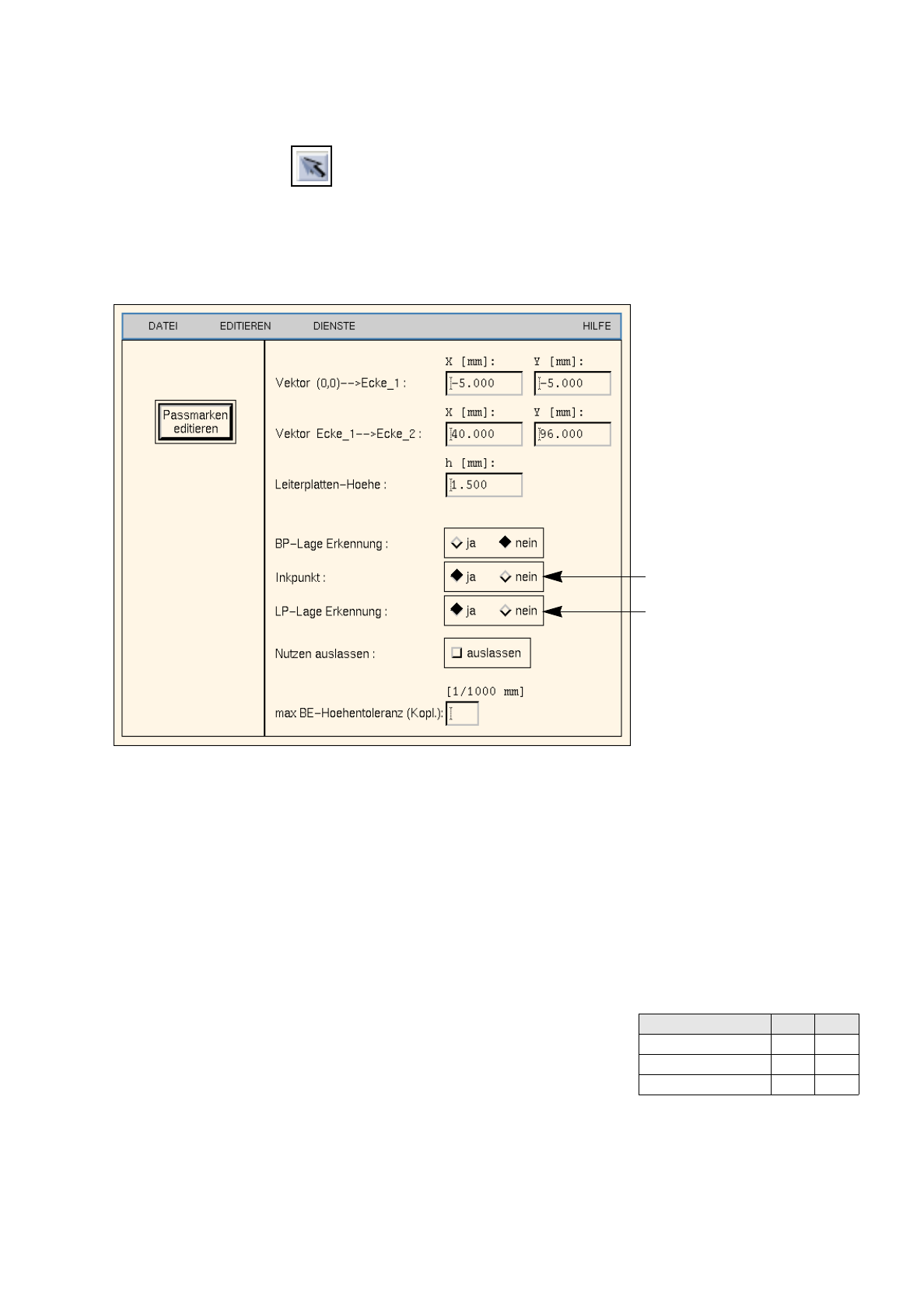

Abb. 17.3.5 Nutzen-Editor für Leiterplatte 2
So werden die Paßmarken definiert:
127.Im Nutzen-Editor den Button
Passmarken editieren
anklicken.
Der Paßmarken-Editor wird geöffnet.
128.Den Button
Einfuegen
aktivieren.
129.Das Editierfeld
PM-Set Name
anklicken.
130.Einen Namen für das neue Paßmarken-Set eingeben, hier:
Set_1
.
131.Den Button
PMS-Daten uebernehmen
anklicken.
Das PM-Set Set_1
erscheint in der Paßmarken-Liste.
132.Das PM-Set Set_1
in der Paßmarken-Liste anklicken.
133.Das Editierfeld
Passmarke
anklicken.
134.Die Paßmarken-Nummer für die erste Paßmarke eingeben, hier:
48
.
135.Die Editierfelder für die Koordinaten anklicken, Koordinaten eingeben
(nicht mit Eingabetaste bestätigen!), hier siehe Tabelle:
136.Den Button
PM-Daten uebernehmen
anklicken.
Die Daten der Paßmarke werden in die Liste der Paßmarken des PM-Sets übernommen.
137.Die übrigen Paßmarken entsprechend definieren, hier:
Paßmarken
48
und
48
.
138.Den Button
Leiterplatten-Lageerkennung
aktivieren.
139.Das PM-Set Set_1 in der Paßmarken-Liste anklicken.
Das PM-Set
Set_1
wird mit einem vorangestellten
L
für die Leiterplatten-Lageerkennung markiert.
Paßmarken-Nummer X Y
48 30 0
48 0 86
48 30 86
Inkpunkt aktivieren
LP-Lage-Erkennung aktivieren
17.3 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.3.2 Leiterplatte 2: Schwerpunkt Gehäuseform-Beschreibung Software-Version 403.xx Ausgabe 06/97
17 - 36

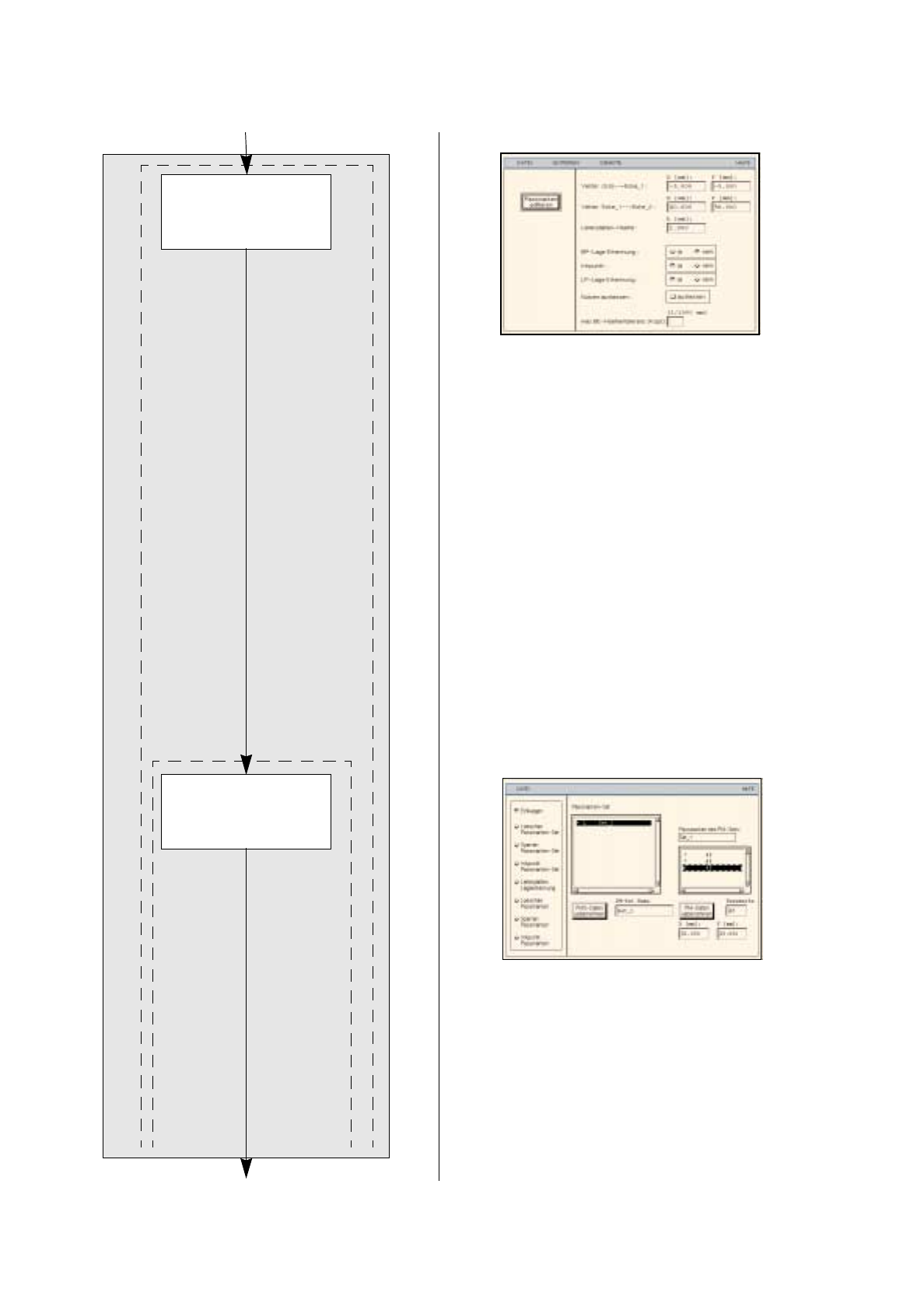

LP-Beschreibung
Passmarken
definieren
Fortsetzung von Seite 17-34
Abmessungen der
Leiterplatte eingeben
Fortsetzung auf Seite 17-38
Nutzen-Editor
Paßmarken-Editor
