Betriebsanleitung Linienrechner UNIX 17.3 Beschreibung der B auelemente und Leiterplatten Software-V ersion 403.xx Ausgabe 06/97 17.3.2 Leiterplatt e 2: Schwerpunkt Gehäuseform-Beschreibung 17 - 3 3 93. De n Sens ortyp a…

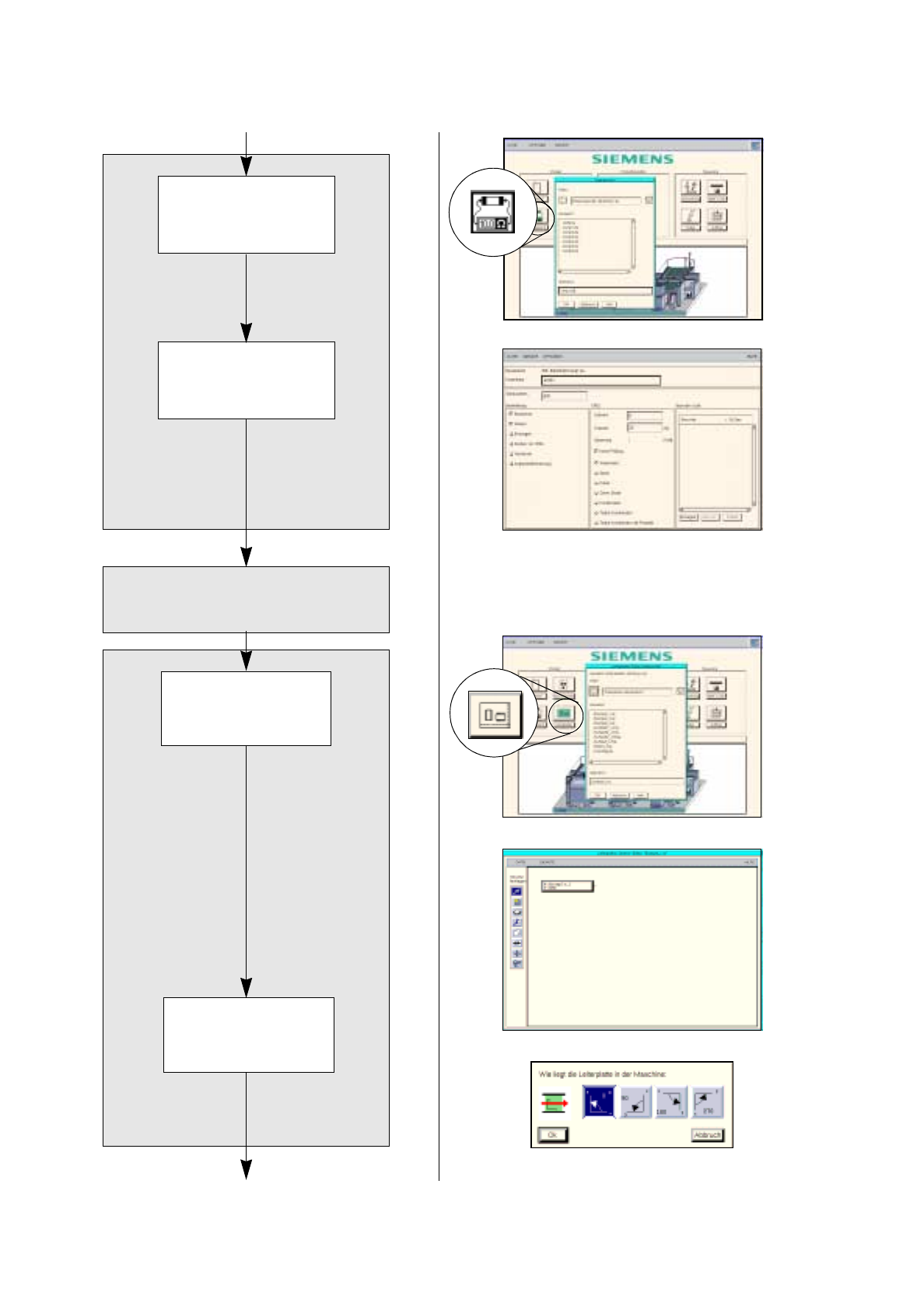

17.3 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.3.2 Leiterplatte 2: Schwerpunkt Gehäuseform-Beschreibung Software-Version 403.xx Ausgabe 06/97
17 - 34
Die DM-Beschreibung entfällt.
Bauelemente-Editor
für ein Bauelement
öffnen
Bauelemente-Daten
eingeben
BE-Beschreibung
DM-Beschreibung
Leiterplatten-Editor
für eine Leiterplatte
starten
Lage der Leiterplatte
in der Maschine ein-
geben
LP-Beschreibung
Fortsetzung auf Seite 17-36
Fortsetzung von Seite 17-32

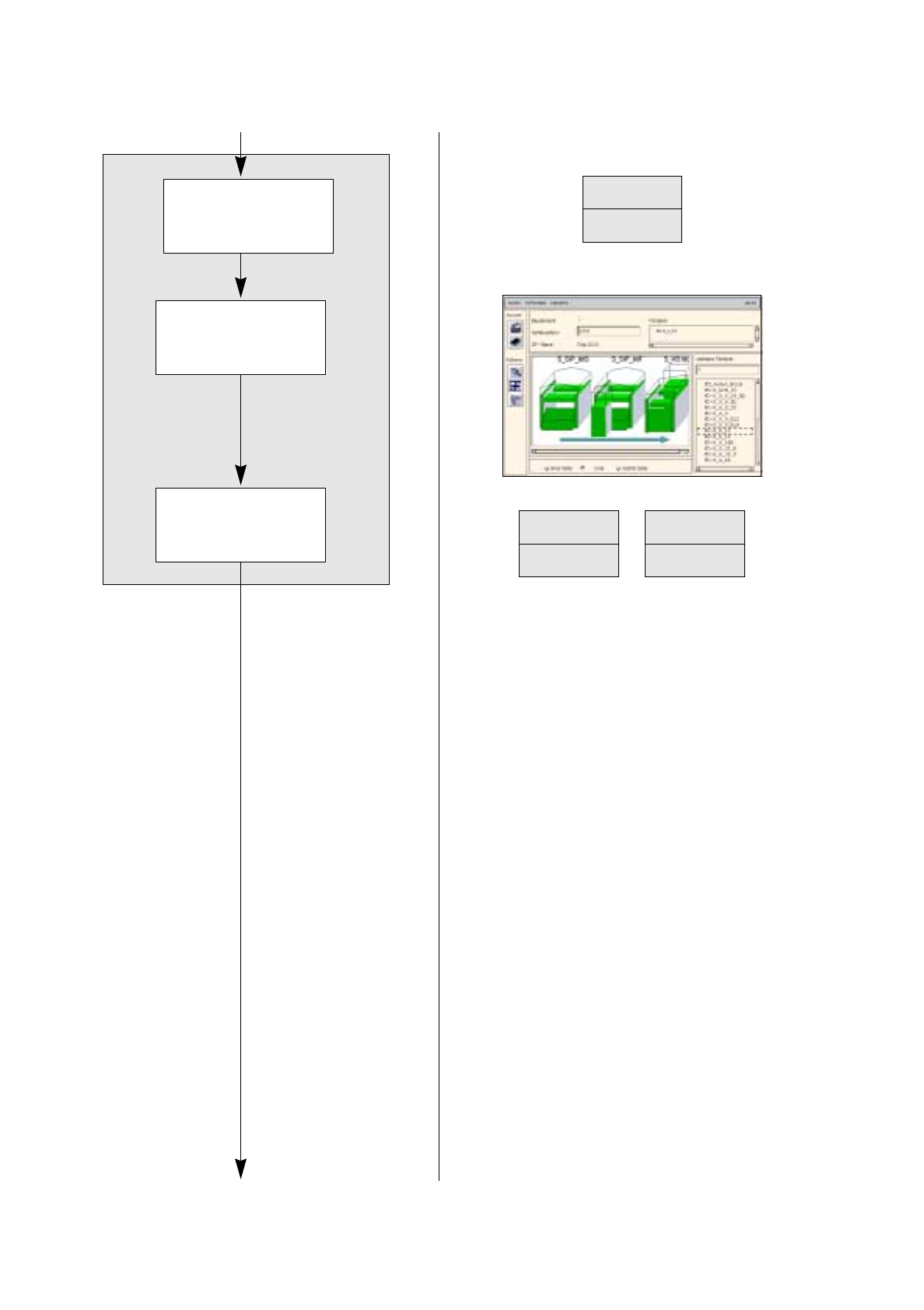

Betriebsanleitung Linienrechner UNIX 17.3 Beschreibung der Bauelemente und Leiterplatten
Software-Version 403.xx Ausgabe 06/97 17.3.2 Leiterplatte 2: Schwerpunkt Gehäuseform-Beschreibung
17 - 33
93. Den Sensortyp
anklicken
,
hier:
9
.
Das Auswahlfenster wird geschlossen, der Sensortyp wird übernommen.
94. Im Auswahlbereich Zentrieren die entsprechenden Buttons aktivieren, hier:
Zentrieren im Kopf
.
95. In diesem Beispiel können die Vorgaben der Editierbereiche Handlingswerte, Handlingsvorschriften und
Reduzierte Beschleunigung übernommen werden, es sind keine Eingaben erforderlich.
96. Im Menü
DATEI
die Option
Sichern
anklicken.
Die Daten werden gesichert.
So wird der Gehäuseform 1503 ein Förderer zugeordnet:
97. Im Menü
DIENSTE
die Option
Förderer-Editor starten
anklicken.
Der Förderer-Editor wird geöffnet.
98. Die Ikone
Zuordnen
aktivieren.
99. Den Button
Linie
anklicken.
Die gesamte Linie wird hellgrün markiert.
100.In der Liste der stellbaren Förderer den entsprechenden Förderer anklicken, hier:
FD~S_G_12
.
Der Förderer wird in das Auswahlfeld Förderer übernommen.
101.Im Förderer-Editor im Menü
DATEI
die Option
Sichern
anklicken.
Die Daten werden gesichert.
102.Im Menü
DATEI
die Option
Ende
anklicken.
Der Förderer-Editor wird geschlossen.
103.Im Gehäuseform-Editor im Menü
DATEI
die Option
Ende
anklicken.
Der Gehäuseform-Editor wird geschlossen.
17.3 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.3.2 Leiterplatte 2: Schwerpunkt Gehäuseform-Beschreibung Software-Version 403.xx Ausgabe 06/97
17 - 32
DATEI
Sichern
DATEI
Sichern
DATEI
Ende
Gehäuseform einem
Förderer zuordnen
Fortsetzung von Seite 17-30
Zuordnung Gehäuse-
form-Förderer si-
chern
GF-Beschreiibung für Gehäuseform 1503
Fortsetzung auf Seite 17-34
Gehäuseform-Daten
sichern
