17.3 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.3.1 Leiterplatte 1: einfache Schaltung Software-Version 403.xx Ausgabe 06/97
17 - 12
PM 1 PM 3
PM 2
LP-Nullpunkt
96
50
10
15
81
30
17.3 Beschreibung der Bauelemente und Leiterplatten
17.3.1 Leiterplatte 1: einfache Schaltung
Leiterplatte 1 ist eine einfache Schaltung mit drei verschiedenen Bauelementen. Die Gehäuseformen sind der
Standard-GF-Bibliothek entnommen. Für die Leiterplatten-Lageerkennung sind drei Paßmarken vorhanden.
Es wird die Marke 48.pm verwendet, die in den Stammdaten/MVS-Bibliothek vorhanden sein muß (ist sie nicht
vorhanden muß sie geteacht werden, siehe Betriebsanleitung Stationsrechner).
Transportrichtung
X
Y
10
5
Ecke 2
LP-Koordinaten
system 0°
LP-Höhe = 1,5 mm
Ecke 1

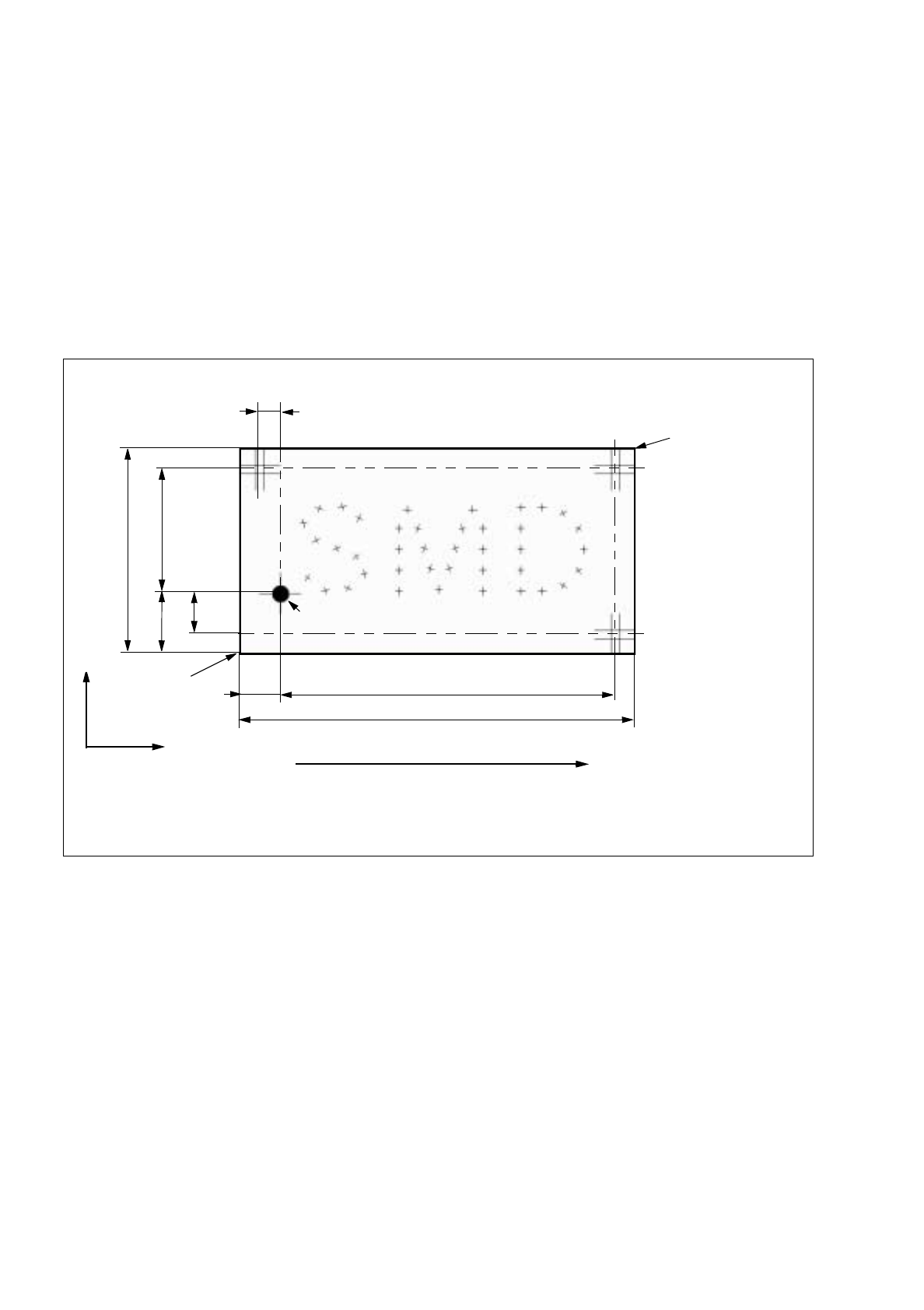

Abb. 17.3.1 Abmessungen Leiterplatte 1
Betriebsanleitung Linienrechner UNIX 17.2 Vom Bestückprogramm zur Bestückung
Software-Version 403.xx Ausgabe 06/97 17.2.7 Ablaufdiagramm Anlagensteuerung
17 - 11
17.2.7 Ablaufdiagramm Anlagensteuerung
Auftragssteuerung öffnen
S.17-
62
Aufträge in Auftragsliste
einfügen
S.17-
62
Auftragssteuerung
Desktop
Auftrag vorgeben
S.17-
62
Umrüstanweisungen anzeigen
und ausdrucken
S.17-
62
Stationen umrüsten
S.17-
62
Umrüstgenerator
Umrüstung bestätigen
S.17-
62
Umrüstgenerator
Die Bestückung der vorgegebe-
nen Aufträge wird gestartet
S.17-
62
Arbeiten an den Stationen
17.2 Vom Bestückprogramm zur Bestückung Betriebsanleitung Linienrechner UNIX
17.2.6 Ablaufdiagramm Rüstungserstellung Software-Version 403.xx Ausgabe 06/97
17 - 10
Bauelement dem
Flächenmagazin zuordnen
S.17-
60
Rüstung sichern
S.17-
60
Flächenmagazin einer Ebene
des WPW zuordnen
S.17-
58
Rüsteditor/
Flächenmagazin definieren
S.17-
58
Liniensteuerung öffnen
S.17-
60
Transportbreite einstellen
S.17-
60
Liniensteuerung
WPW-Editor
