17.2 Vom Bestückprogramm zur Bestückung
17.2.1 Übersicht
Bauelemente(BE)-
Beschreibung
Abschn. 17.2.3
Gehäuseform(GF)-
Beschreibung
Abschn. 17.2.2
Leiterplatten(LP)-
Beschreibung
Abschn. 17.2.5
Dosiermuster(DM)-
Beschreibung
Abschn. 17.2.4
Leiterplatte 1 Leiterplatte 3
Bestückung
Erstellen eines Bestückprogrammes
Erzeugen einer
Auftragsvorgabe
Gehäuseform- (GF-)-
Editor
Desktop
Bauelemente- (BE-)-
Editor
Dosiermuster- (DM-)-
Editor
Leiterplatten- (LP-) -
Editor
Optimierungs-Dialog
(OPD)
Auftragssteuerung
Leiterplatte 2
Rüstung
Betriebsanleitung Linienrechner UNIX 17.1 Einführung
Software-Version 403.xx Ausgabe 06/97
17 - 1
In diesem Kapitel werden am Beispiel von drei Leiterplatten alle Arbeitsschritte beschrieben, die von der Er-
stellung der Bestückprogramme bis zur Auftragsvorgabe notwendig sind.
Dieses Kapitel kann von Anfängern als Einführung Schritt für Schritt durchgearbeitet werden, es kann aber
auch von erfahreneren Programmieren als Nachschlagewerk oder „Gedächtnisstütze“ benutzt werden. Dies
wird durch das zweiseitige Konzept ermöglicht: die linke Seite enthält nur Stichworte, die rechte Seite be-
schreibt im Detail jeden Arbeitsschritt.
Das Kapitel ist als Ergänzung zu den anderen Kapiteln der Betriebsanleitung gedacht und kann nicht jeden
Einzelfall abhandeln. Zu weiteren Informationen zu einem Thema oder einer Funktion sei auf das entsprechen-
de Kapitel in der Betriebsanleitung verwiesen.
Es ist außerdem sehr hilfreich, mit den zur Verfügung stehenden On-line Hilfen zu arbeiten:
—
On-line Hilfe Bubble-Help:
enthält Informationen zu allen Editierfeldern, Ikonen und Fensterbereichen.
• Im Menü
HILFE
die Option
On-line Hilfe ein/aus
anklicken.
• Den Mauspfeil auf die Stelle verschieben, wo Erläuterungen gewünscht werden.
Ein Fenster mit der Hilfe-Information wird geöffnet und durch Verschieben des Mauspfeils wieder
geschlossen.
—
Index-Hilfe:
enthält die Beschreibung der Vorgehensweise zu fast allen Themen.
• Im Menü
HILFE
die Option
Index
anklicken.
Die Index-Hilfe wird geöffnet.
• Mit der Funktion
Textsuche
ein Thema suchen lassen oder
im Inhalt durch Anklicken der grünen Begriffe die Beschreibungen zum Thema durchgehen.
Die beschriebenen Leiterplatten haben unterschiedliche Lerninhalte:
• Leiterplatte 1: einfache Schaltung, Schwerpunkt Grundprinzip der Bestückprogrammerstellung;
• Leiterplatte 2: einfache Schaltung, Schwerpunkt Beschreibung von kundenspezifischen Gehäuseformen;
• Leiterplatte 3: komplexe Schaltung, Schwerpunkt Nutzentechnik.
Bei allen Beispielen wird von einer bestimmten Linien- und Stationskonfiguration ausgegangen. Da die Konfi-
guration bei jedem Kunden anders ist, können die angegebenen Daten nur als Beispiel betrachtet werden und
müssen vom Kunden auf seine Gegebenheiten übertragen werden.

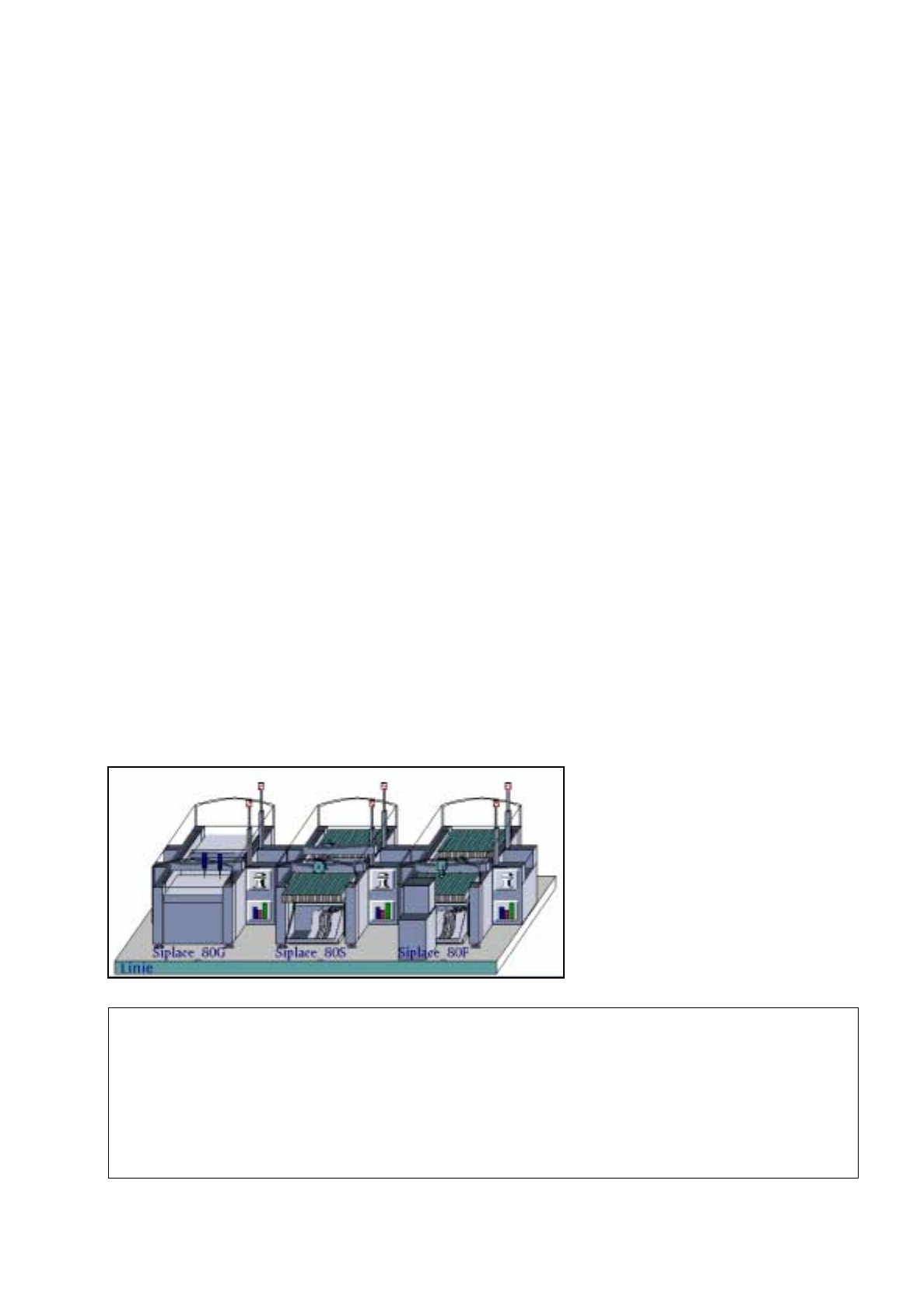

Stationskonfiguration
17 LR-UNIX in der Praxis
17.1 Einführung
Siplace_80G :
• optische Leiterplatten-
Zentrierung
Siplace_80S:
• optische Leiterplatten-Zentrierung
• Revolverkopf
• Segmenttyp 2 -> 6xx Pipetten
• BE-Kamera 19x25 im Kopf ->
Sensortyp 9
Siplace_80F:
• optische Leiterplatten-Zentrierung
• IC-Kopf -> 4xx Pipetten
• IC-Kopf Kamera -> Sensortyp 7
• Revolverkopf
• Segmenttyp 2 -> 6xx Pipetten
• BE-Kamera 19x25 im Kopf ->
Sensortyp 9
• Waffle-Pack-Wechsler
Linienkonfiguration
Betriebsanleitung Linienrechner UNIX
Software-Version 403.xx Ausgabe 06/97
18 - I
