Betriebsanleitung Linienrechner UNIX 3 Desktop (Stammfenster)
Software-Version 403.xx Ausgabe 06/97 3.1 Einleitung
3 - 3
Der Desktop teilt sich in die drei nachfolgend beschriebenen Bereiche auf:
-
Oberer Bereich mit der Desktop-Menüzeile
Die Menüzeile enthält folgende Menüs:
DATEI
OPTIONEN
DIENSTE
PRODUKT (nur im Steuerbetrieb)
PRODUKTIONSMITTEL (nur im Steuerbetrieb)
-
Mittlerer Bereich mit den Hauptgruppen
Produkt (nur im Programmierbetrieb)
Produktionsmittel (nur im Programmierbetrieb)
Steuerung
Jede dieser Hauptgruppen beinhaltet Module der LR-Software. Diese Module sind die LR-Programme
und werden, wenn sie im Desktop angemeldet sind, als Ikonen in der jeweiligen Hauptgruppe reprä-
sentiert.
-
Unterer Bereich mit dem
Linienauswahl-Button
und dem Anzeigebereich
Im
Linienauswahl-Button
wird der Pfadname der aktuellen Linie angezeigt. Vor dem Pfadnamen ist
außerdem eingetragen, auf welche Datenhaltung aktuell zugegriffen wird ("lokal" oder "zentral").
Durch Anklicken des Button kann die FSB zur Auswahl einer anderen Linie geöffnet werden.
Im Anzeigebereich wird die aktuelle Linienkonfiguration mit allen in der Linie vorhandenen Stationen
symbolisiert.
HINWEIS
Die Bedeutung und Funktion sämtlicher Komponenten des Desktop im Programmier- und Steuerbetrieb
werden in Abschn. 3.2 beschrieben.
Betriebsanleitung Linienrechner UNIX 3 Desktop (Stammfenster)
Software-Version 403.xx Ausgabe 06/97 3.1 Einleitung
3 - 4
Zusätzlich zu den Hauptgruppen enthält der Desktop noch das SMD-Symbol für die Anzeige der aktuellen
LR-Version:
●
SMD-Symbol anklicken.
Ein Menü mit den Einträgen "Index" und "Version" wird geöffnet.
●
Den Eintrag
Version
anklicken.

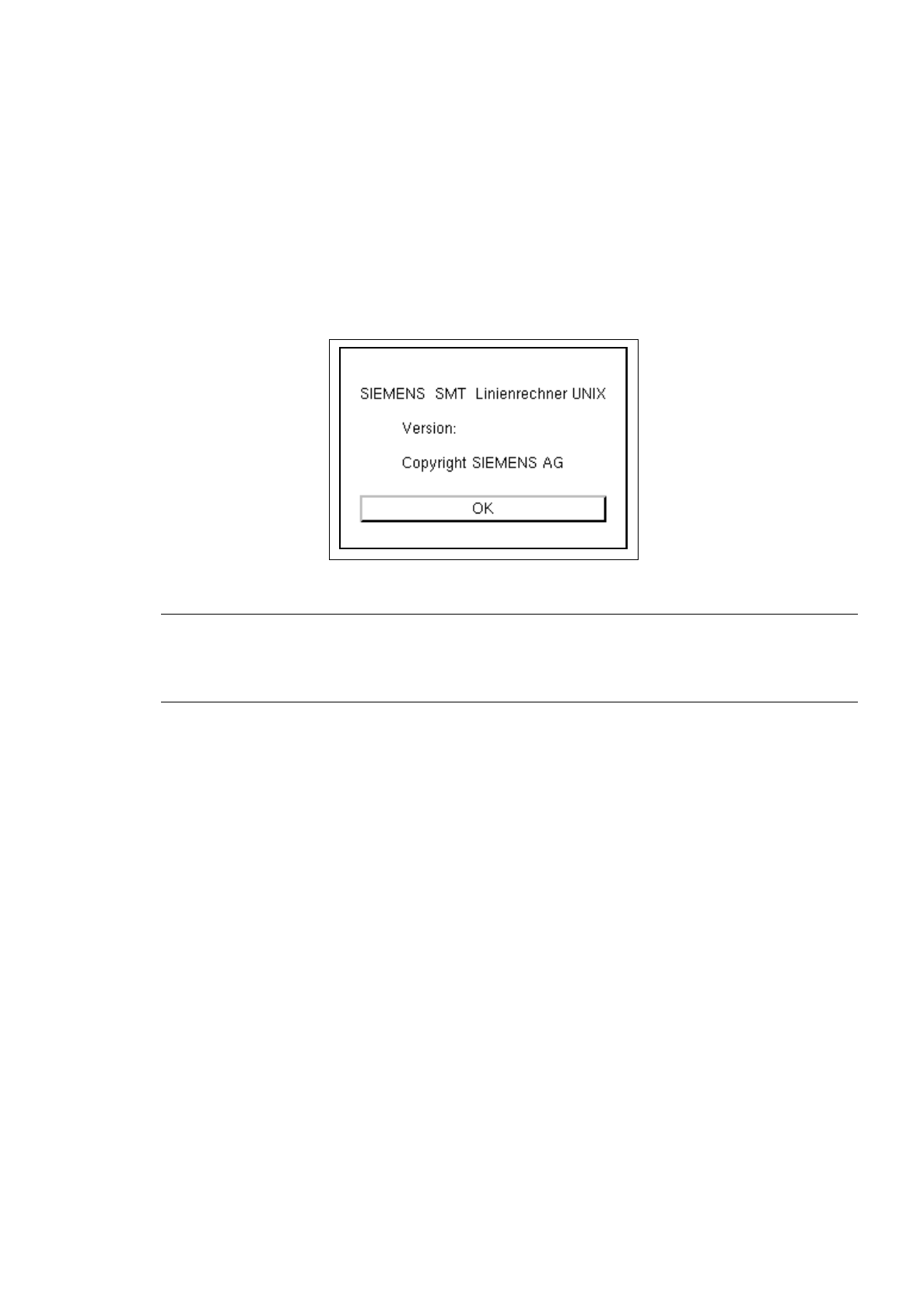

Die aktuelle Version der LR-Software wird in einer Info-Box angezeigt (siehe nachfolgendes
Beispiel).
HINWEIS
Wird der Eintrag
Index
angeklickt, öffnet sich das Hilfefenster mit der Liste aller zur Auswahl stehen-
den Hilfethemen (siehe Kap. 2, Abschn. 2.5.3.1).
LRU_403.01
Betriebsanleitung Linienrechner UNIX 3 Desktop (Stammfenster)
Software-Version 403.xx Ausgabe 06/97 3.2 Bedienoberfläche Desktop
3 - 5
3.2 Bedienoberfläche Desktop
Die Anwendungsprogramme des Linienrechners werden vom Desktop aus gestartet und öffnen ihre Haupt-
und Unterfenster auf der Bedienoberfläche. Außerdem werden sämtliche Meldungen (Warnhinweise, Fehler-
und Störungsmeldungen usw.), die die Arbeit mit dem Linienrechner betreffen, als Fenster (Dialogboxen) auf
der Bedienoberfläche dargestellt und müssen durch Anklicken des OK-Button bestätigt (geschlossen) werden.
3.2.1 Desktop-Menüzeile
In der Menüzeile sind im Programmierbetrieb 3 Menüs und im Steuerbetrieb 5 Menüs enthalten.
Die Menüs "DATEI", "OPTIONEN" und "DIENSTE" sind in beiden Betriebsarten identisch in Aufbau und
Funktion.
Mit Hilfe der zusätzlichen Menüs "PRODUKT" und "PRODUKTIONSMITTEL" im Steuerbetrieb können auch
die Anwendungen gestartet werden, die im Programmierbetrieb als Ikonen in den Hauptgruppen "PRODUKT"
und "PRODUKTIONSMITTEL" im Desktop dargestellt werden.
3.2.1.1 Menü DATEI
-
Datenmanager
Hiermit wird die Bedienoberfläche des Datenmanagers geöffnet. Sie dient zur Manipulation der
Dateien und Dateistrukturen (z. B. Kopieren, Verschieben usw.) im LR-System und kann mehrere
Datenpartner bedienen. Der Datenmanager führt die Kommandos aus, die in seiner Bedienoberfläche
aktiviert werden.
●
DATEI --> Datenmanager anklicken.
Die Bedienoberfläche des Datenmanagers wird geöffnet (siehe Kap. 4).
-
Datei-Inhalt
Hiermit kann der Datei-Inhalt einer selektierten Datei in einem Fenster zur Anzeige gebracht werden.
●
DATEI --> Datei-Inhalt anklicken.
Die FSB zur Auswahl des Pfades (Verzeichnisses), in welchem sich die gewünschte Datei befindet,
wird geöffnet.
●
Verzeichnis(se) und Datei nacheinander mit Doppelklick auswählen.
Die Bedienoberfläche der Dateianzeige wird geöffnet (siehe Kap. 4).
