3 Desktop (Stammfenster) Betriebsanleitung Linienrechner UNIX
3.2 Bedienoberfläche Desktop Software-Version 403.xx Ausgabe 06/97
3 - 14
●

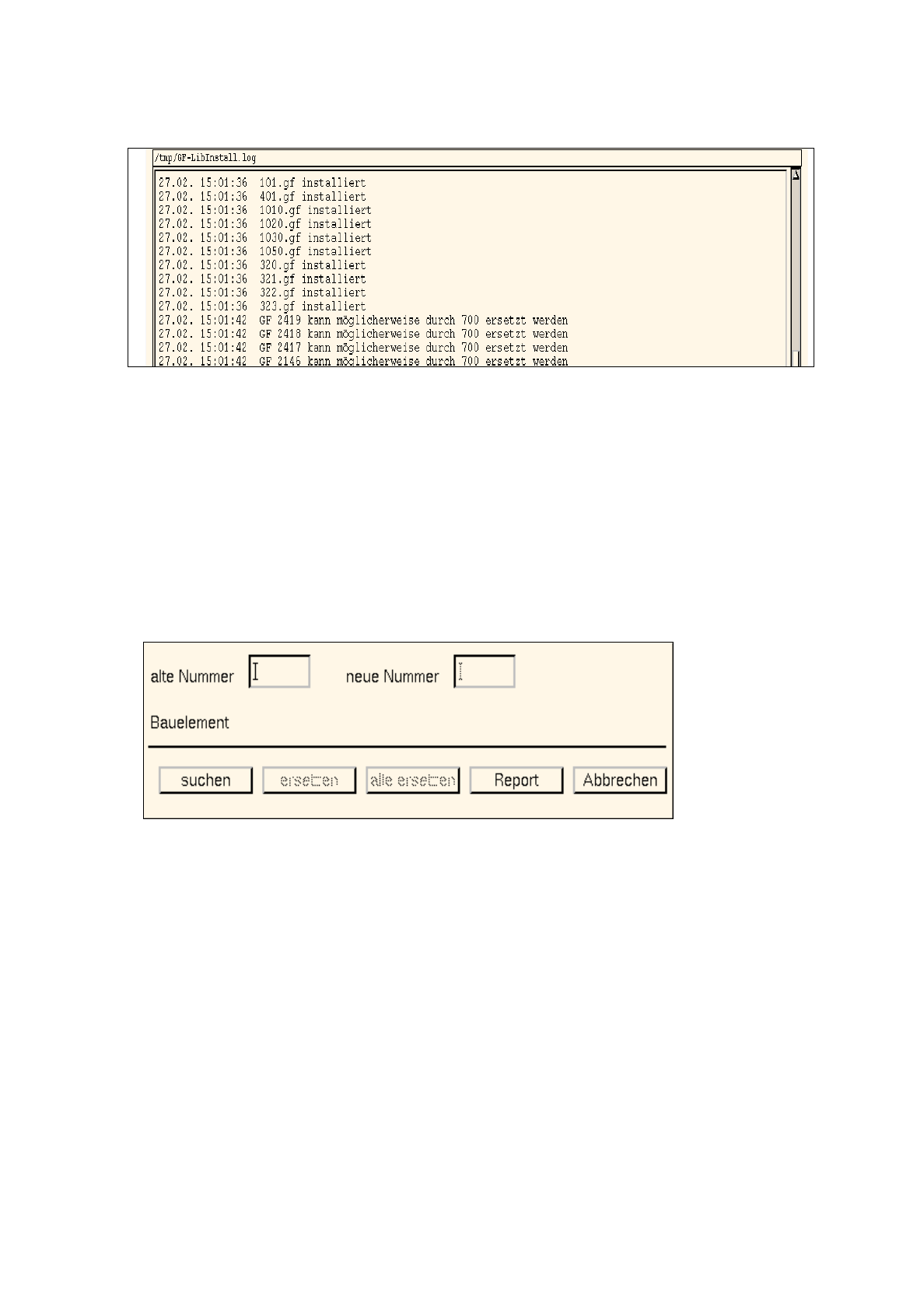

Das Hauptfenster der Dateianzeige mit Hilfe der Menüoption
DATEI
-->
Ende
schließen.
●
Abbrechen
im Dialogfenster anklicken.
Die Dialogfenster wird geschlossen.
●
Diskette aus dem Laufwerk entnehmen.
-
GF-Nummer ersetzen
Diese Menüoption dient dazu, nach Änderungen in der GF-Bibliothek die bestimmten Bauelementen
zugeordnete GF-Nummer durch eine andere zu ersetzen.
●
OPTIONEN
-->
GF-Handling
-->
GF-Nummer ersetzen
anklicken.

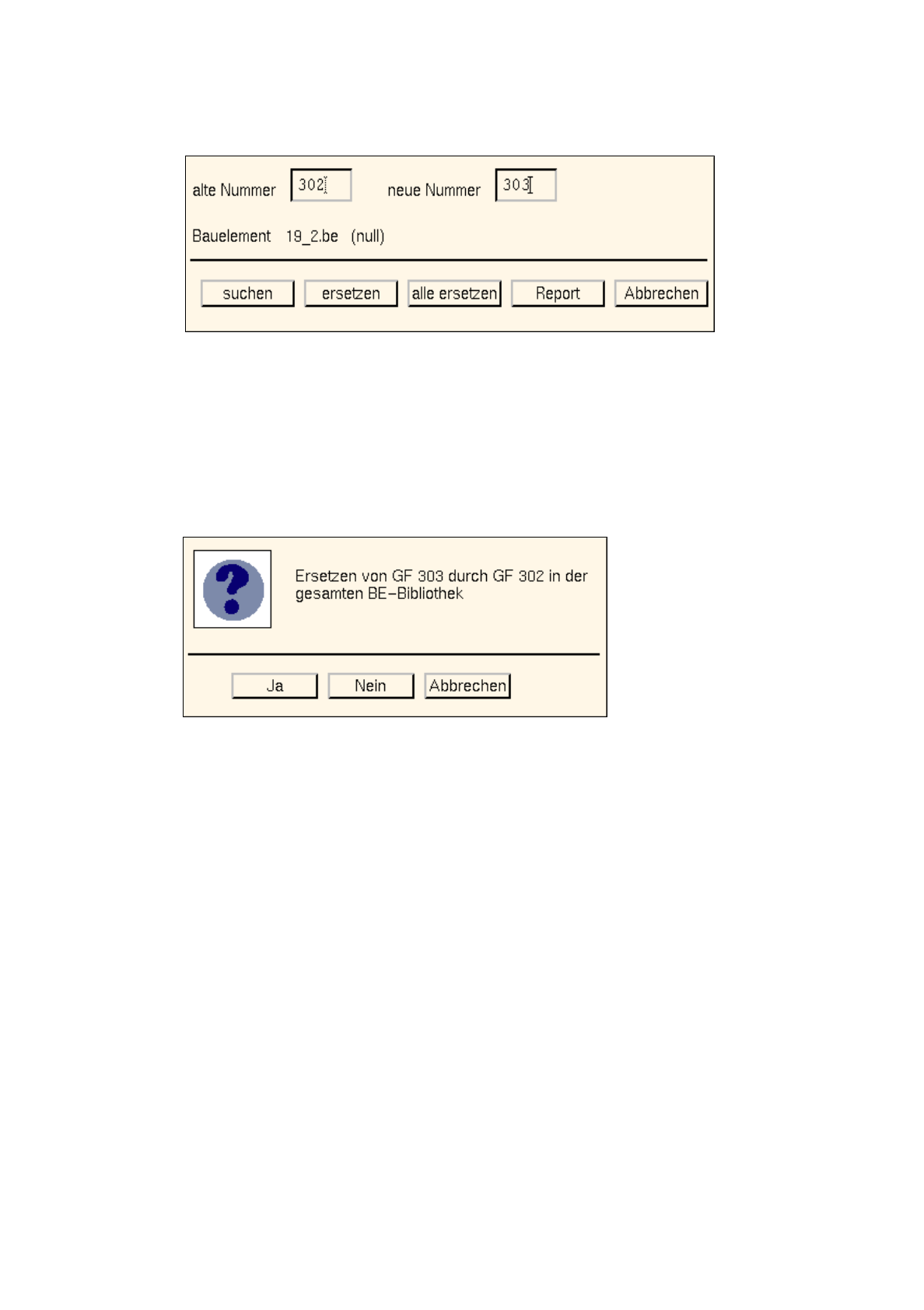

Das nachfolgende Dialogfenster wird geöffnet.
Vorgehensweise:
●
Im Editierfeld "alte Nummer" die GF-Nummer eingeben, die ersetzt werden soll.
●
Im Editierfeld "neue Nummer" die GF-Nummer eingeben, die die alte Nummer ersetzen soll.
●
Button
suchen
anklicken.
Der Dateiname des ersten gefundenen Bauelementes, dem die unter "alte Nummer" eingege-
bene GF-Nummer zugeordnet ist, wird neben dem Eintrag "Bauelement" angezeigt. Zusätzlich
wird auch noch der evtl. im BE-Editor für das Bauelement eingetragene Kommentar neben dem
Dateinamen angezeigt.
Betriebsanleitung Linienrechner UNIX 3 Desktop (Stammfenster)
Software-Version 403.xx Ausgabe 06/97 3.2 Bedienoberfläche Desktop
3 - 15
●
Button
ersetzen
anklicken.
Die alte GF-Nummer wird durch die neue GF-Nummer in der angezeigten BE-Datei ersetzt und
es wird nach dem nächsten Bauelement gesucht.
Oder:
●
Button
alle
ersetzen
anklicken.
Die nachfolgende Dialogbox wird geöffnet.
●
Nein
oder
Abbrechen
anklicken, wenn der in der Dialogbox angezeigte Vorgang nicht durchge-
führt werden soll.
●
Ja
anklicken, wenn der in der Dialogbox angezeigte Vorgang durchgeführt werden soll.
Ab dem aktuell gefundenen Bauelement (BE-Datei) wird auch in allen nachfolgend gefundenen
Bauelementen (BE-Dateien) die alte GF-Nummer durch die neue GF-Nummer ersetzt.
Mit Hilfe des Buttons
Report
im Dialogfenster kann das Ergebnis der Aktion zur Anzeige gebracht
werden.
●
Report
im Dialogfenster anklicken.
Das Hauptfenster der Dateianzeige öffnet sich.
●
Weitere Vorgehensweise siehe Seite 3 - 13.
●
Wurden alle gewünschten Ersetzungen durchgeführt,
Abbrechen
im Dialogfenster anklicken.
Das Fenster wird geschlossen.
3 Desktop (Stammfenster) Betriebsanleitung Linienrechner UNIX
3.2 Bedienoberfläche Desktop Software-Version 403.xx Ausgabe 06/97
3 - 16
-
Ähnlichkeitssuche
Mit Hilfe dieser Menüoption werden alle kundenspezifischen Gehäuseformen (GF-Nr.
>
1500) auf
Ähnlichkeit mit den Standard-Gehäuseformen (GF-Nr.
<
1499) verglichen.
(Zu den Kriterien für den Ähnlichkeitsvergleich siehe Hinweis auf Seite 3 - 13).
●
OPTIONEN
-->
GF-Handling
-->
Ähnlichkeitssuche
anklicken.

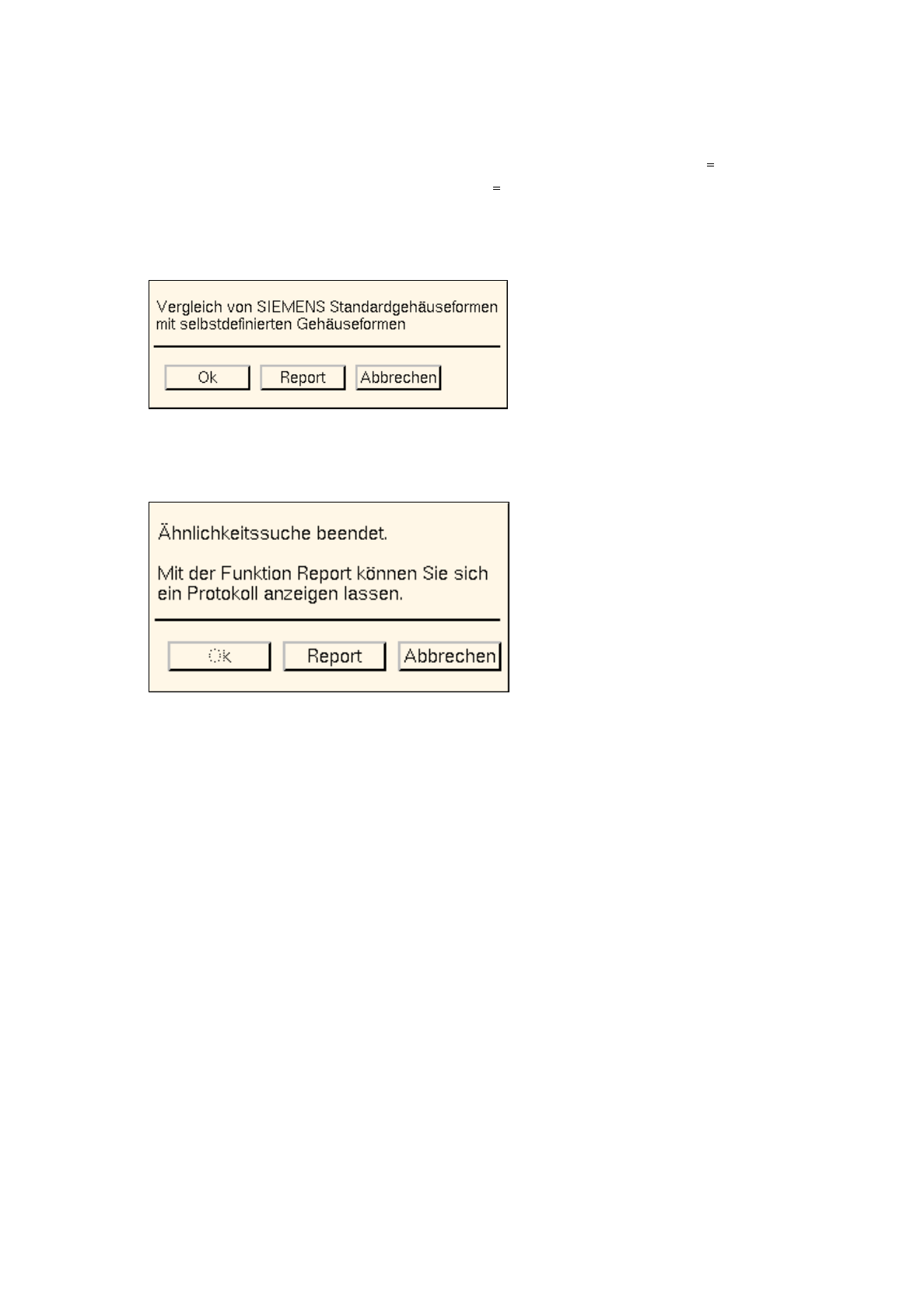

Das nachfolgende Dialogfenster wird geöffnet.
●
Button
Ok
anklicken.
Im Dialogfenster wird angezeigt, daß der Ähnlichkeitsvergleich durchgeführt wird.
Nach Durchführung des Vergleichs wird das Dialogfenster wie folgt dargestellt:
●
Report
anklicken.
Das Hauptfenster der Dateianzeige öffnet sich. Im Anzeigebereich wird der Inhalt der Protokoll-
datei "GF_LibInstall.log" dargestellt (siehe Seite 3 - 14).
●
Das Hauptfenster der Dateianzeige mit Hilfe der Menüoption
DATEI
-->
Ende
schließen.
●
Abbrechen
im Dialogfenster anklicken.
Die Dialogfenster wird geschlossen.
