机器控制参数
2-92
2-6
吸嘴
2-6-1 吸嘴信息

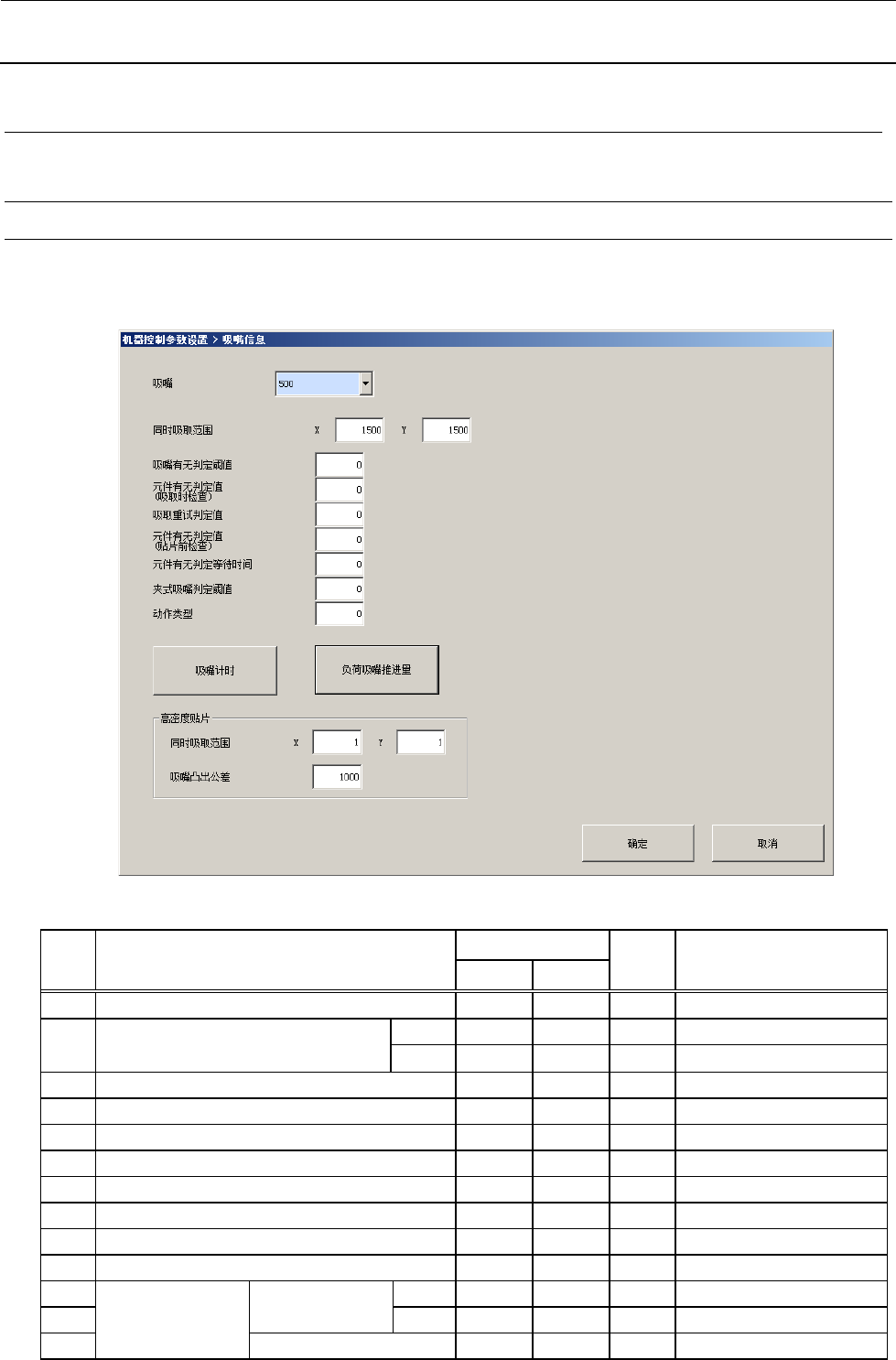

2-6-1-1 吸嘴信息
按下[吸嘴计时]按钮后，会显示吸嘴计时的设置画面。
并且，按下[负荷吸嘴推进量]按钮后，会显示负荷吸嘴推进量的设置画面。
2-6-1-1-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 吸嘴 仅显示已登录的吸嘴
2 同时吸取范围 X
Y
3 吸嘴有无判定阈值
4 元件有无判定值（贴片前检查）
5 元件有无判定值（吸取时检查）
6 吸取重试判定值
7 元件有无判定值
8 元件有无判定等待时间（贴片前检查）
9 夹式吸嘴判定阈值
10 动作类型
11 高密度贴片 同时吸取范围 X
12 Y
13 吸嘴凸出公差
机器控制参数
2-93

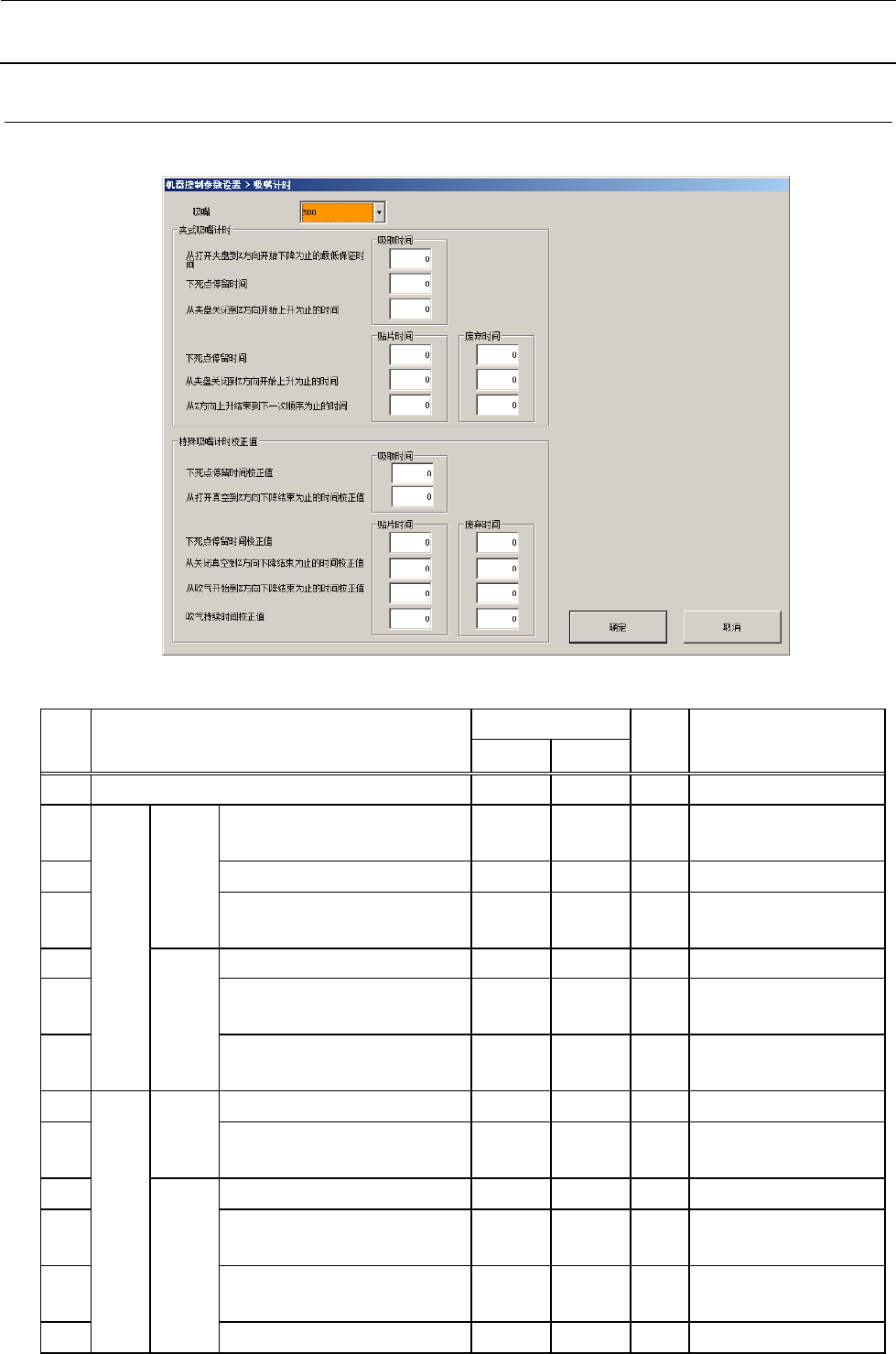

2-6-1-2 吸嘴计时设置画面
用[OK]按钮或[取消]按钮结束本画面后将返回吸嘴信息画面。
2-6-1-2-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 吸嘴
仅显示已登录的吸嘴
2 夹式
吸嘴
计时
吸取
计时
从打开夹盘到Z方向开始下
降为止的最低保证时间
ms
3 下死点停留时间 ms
4 从夹盘关闭到Z方向开始上
升为止的时间
ms
5 贴片
时间/
废弃
时间
下死点停留时间 ms
6 从打开夹盘到Z方向开始下
降为止的最低保证时间
ms
7 从Z方向上升结束到下一次
顺序为止的时间
ms
8 特殊
吸嘴
计时
校正
值
吸取
计时
下死点停留时间 ms
9 从打开真空到Z方向下降结
束为止的时间校正值
ms
10 贴片
时间/
废弃
时间
下死点停留时间 ms
11 从关闭真空到Z方向下降结
束为止的时间校正值
ms
12 从吹气开始到Z方向下降结
束为止的时间校正值
ms
13 吹气持续时间校正值 ms
机器控制参数
2-94

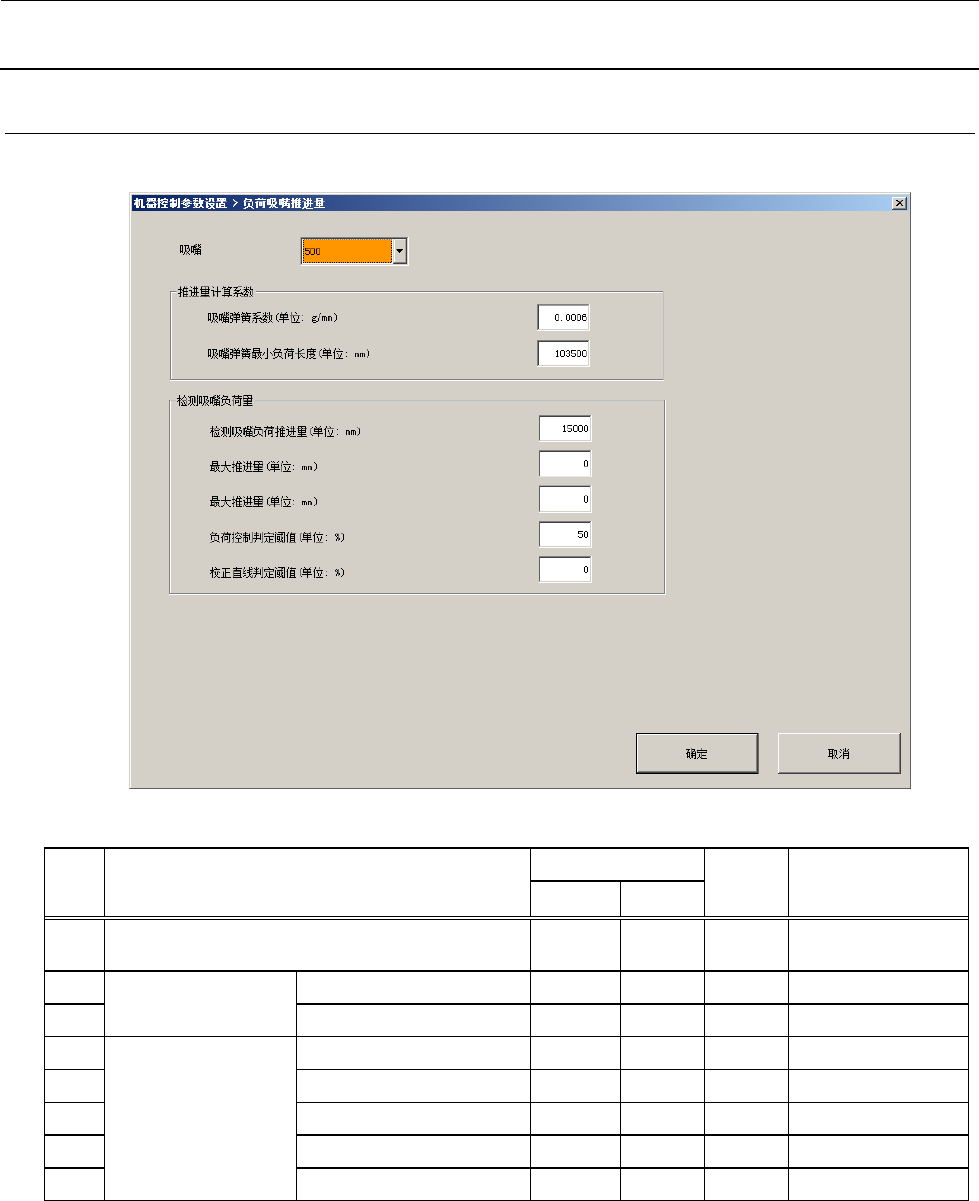

2-6-1-3 负荷吸嘴推进量
用[OK]按钮或[取消]按钮结束本画面后将返回吸嘴信息画面。
2-6-1-3-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 吸嘴
仅显示已登录的
吸嘴
2 推进量计算系数 吸嘴弹簧系数 g/mm
3 吸嘴弹簧最小负荷长度
mm
4 负荷控制判定阈值 检测吸嘴负荷推进量
mm
5 最大推进量
mm
6 最小推进量
mm
7 负荷控制判定阈值 %
8 校正直线判定阈值 %
