机器控制参数
2-1
2
详细操作
记述各画面的启动方法及其内容。
2-1 Head

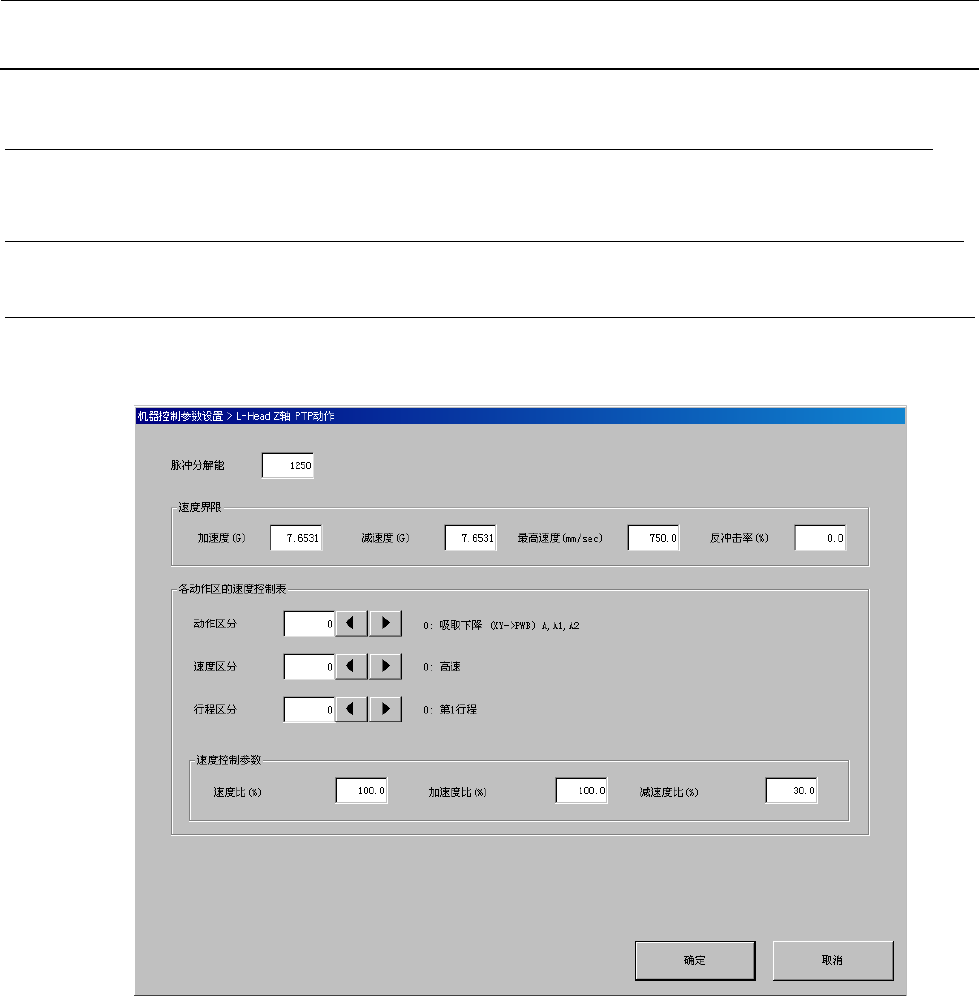

2-1-1 L-Head Z 轴 PTP 动作
如将“动作区分”、“速度区分”、“行程区分”设置为欲编辑的索引，即可对所设定的区分
中的速度控制参数进行编辑。
机器控制参数
2-2
2-1-1-1 设定项目
No.
项め
输入范围
单位
备考
最小值
最大值
1 脉冲分解能 1nm/Pulse
2 速度界限 加速度 -10 10 G
3 减速度 -10 10 G
4 最高速度 -1000000 1000000 mm/sec
5 反冲击率 -100000 100000 %
6 各动作区的
速度控制表
动作区分 0 24 参照 2-1-1-2 动作区分
7 速度区分 0 14 参照 2-1-1-3 速度区分
8 行程区分 0 1 参照 2-1-1-4 行程区分
9 速度控制参数 速度比（%） -100000 100000 %
10 加速度比（%） -100000 100000 %
11 减速度比（%） -100000 100000 %
2-1-1-2 动作区分
No.
类别
内容
1 0 吸取下降（XY→PWB）A, A1, A2
2 1 吸取下降（LSC→PWB）B, B1, B2
3 2 吸取上升（PWB→XY）C, C1, C2
4 3 吸取上升（PWB→LSC）D, D1, D2
5 4 吸取上升（PWB→LA）E, E1, E2
6 5 VCS识别下降（XY→VCS）F
7 6 焊剂转印下降（XY→FLUX）G
8 7 VCS识别下降（LA→VCS）H
9 8 VCS识别下降（LA→XY）I
10 9 VCS识别上升（VCS→XY）J
11 10 焊剂转印上升（FLUX→XY）K
12 11 VCS识别上升（VCS→LA）L
13 12 VCS识别上升（XY→LA）M
14 13 贴片下降（XY→PWB）N, N1, N2
15 14 贴片下降（LSC→PWB）O, O1, O2
16 15 贴片下降（LA→PWB）P, P1, P2
17 16 贴片上升（PWB→XY）Q, Q1, Q2
18 17 贴片上升（PWB→LSC）R, R1, R2
19 18 贴片上升（PWB→LA）S, S1, S2
20 19 无元件动作
21 20 FCS生产吸取上升（PWB→LA）
22 21 FCS生产吸取上升（PWB→XY）
23 22 插入下降（LA→PWB）
24 23～24 预备
机器控制参数
2-3
2-1-1-3 速度区分
2-1-1-4 行程区分
No.
类别
内容
1 0 高速
2 1 中速
3 2 低速
4 3 低速2
5 4 高速2
6 5 护罩开放
7 6 低速2（特别定制）
8 7 FC速度（选项）
9 8 用户低速（预备）
10 9 高速(速度2)
11 10 高速(速度3)
12 11 高速(速度4)
13 12 高速(速度5)
14 13 中速(速度2)
15 14 中速(速度3)
16 15 中速(速度4)
17 16 中速(速度5)
18 17 低速(速度2)
19 18 低速(速度3)
20 19 低速(速度4)
21 20 低速(速度5)
22 21-24 预备
No.
类别
内容
1 0 第1行程
2 1 第2行程
