机器控制参数
2-100
2-6-6 卡盘吸嘴把持力台
2-6-6-1 设定项目
项目
输入范围
单位
备考
最小值
最大值
1
卡盘吸嘴把持力
台
表号
0 15
2 把持力 0 255
机器控制参数
2-101
2-7
其他

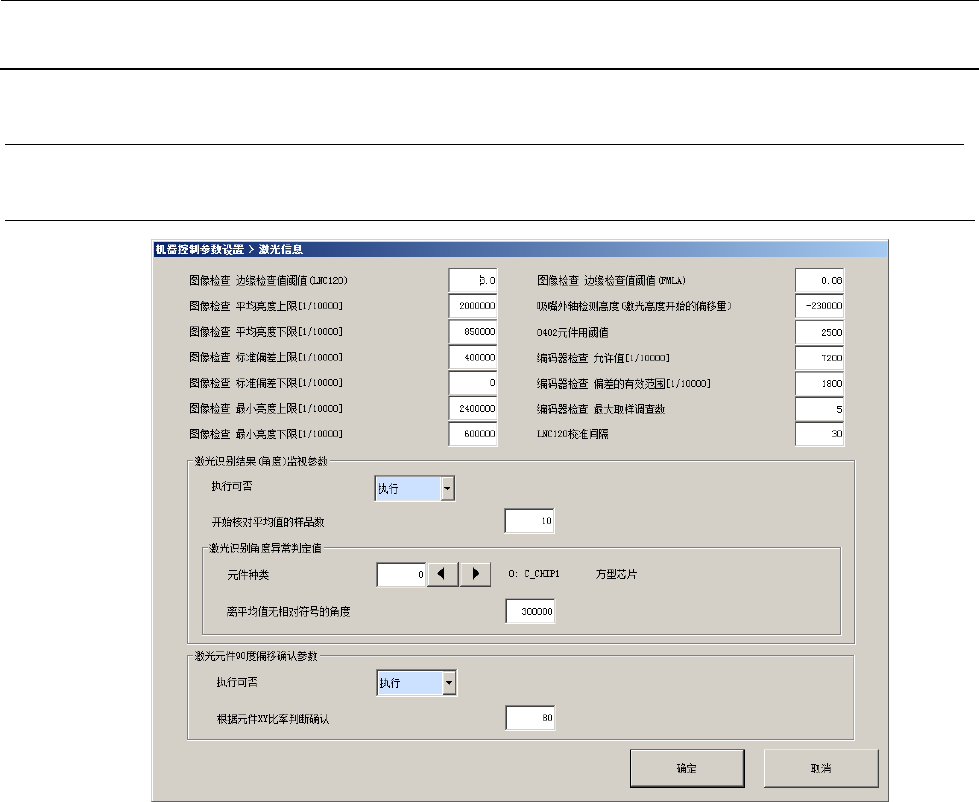

2-7-1 激光信息
机器控制参数
2-102
2-7-1-1 设定项目
项目
输入范围
单位
备考
最小值
最大值
1 图像检查 边缘检查值阈值（LNC120）
2 图像检查 边缘检查值阈值（FMLA）
3 图像检查 平均亮度上限 [1/10000]
4 图像检查 平均亮度下限 [1/10000]
5 图像检查 标准偏差上限 [1/10000]
6 图像检查 标准偏差下限 [1/10000]
7 图像检查 最小亮度上限 [1/10000]
8 图像检查 最小亮度下限 [1/10000]
9 吸嘴外轴检测高度（激光高度开始的偏移量）
10 0402元件用阈值
11 编码器检查 允许值 [1/10000]
12 编码器检查 偏差的有效范围 [1/10000]
13 编码器检查 最大取样调查数
14 LNC120校准间隔
15
激光识别结果
（角度）监视参
数
执行可否 0 1 0：不执行
1：执行 ※1
16 开始核对平均值的样品数
17 激光识别
角度异常
判定值
元件种类 0 49 参照2-7-1-2元件
种类
18 离平均值无相
对符号的角度
度
19
激光元件90度
偏移确认参数
执行可否 0 1 0：不执行
1：执行 ※2
20 根据元件XY比率判断确认
※1 对激光识别结果（角度）监视参数的“执行可否”选择“不执行”时，激光识别结果（角
度）监视参数的此后项目即不可编辑。
※2 对激光元件90度偏移确认参数的“执行可否”选择“不执行”时，激光元件90度偏移确认
参数的此后项目即不可编辑。
