机器控制参数
2-108
2-7-5-1 设定项目（FCS 生产控制参数）
项目
输入范围
单位
备考
最小值
最大值
1 数据有効/无效 0 1 0：无效
1：有効（初始值）
※1
2 识别标记时的XY速度 C_LOWSPEED（默认）
3 FCS时移到VCS识 别 后（ Z轴）至摄像为
止的时间
4 FCS用元件侧
标记控制参
数
数据有効/无效 0 1 0：无效
1：有効（默认）
※2
5 标记形状 0：圆
6 极性 0 1 0：正转（默认）
1：反转
7 标记尺寸（0.1um
单位）
0.1µm 默认：40000
8 各定心的控
制参数
定心方式
9 数据有効/无效
0：无效
1：有効（默认）
※3
10 吸取上升的动作区分 默认：20（新设）
11 吸取下降的动作区分 默认：0（XY→PWB）
12 贴片上升的动作区分 默认：180（PWB→LA）
13 贴片下降的动作区分 默认：15（LA→PWB）
14 对真空时间（按元件种
类）的索引号
默认：10
15 元件，元件侧标记的循
环识别次数
默认：10
16 吸取上升时Z轴2段控
制用数据
17 图像识别角度极限
18 供料器步进偏差判定元件外形极限
※1 若在“数据有效/无效”项目中选择了“无效”，则此后的项目不能编辑。照明控制按钮变
为无效。
※2 若在FCS用元件侧标记控制参数的“数据有效/无效”项目中选择了“无效”，则FCS用元
件侧标记控制参数的设置项目不能编辑。
※3 若在各定心的控制参数的“数据有效/无效”项目中选择了“无效”，则各定心的控制参数
的设置项目不能编辑。
机器控制参数
2-109
2-7-5-2 设定项目（照明控制）
项目
输入范围
单位
备考
最小值
最大值
1 定心方式 0：激光
1-3：预备
※1
2 数据有効/无效 ０ 1 0：无效
1：有効（默认）
※2
3 照明种类
4 OCC的选择
5 照明模式有効/无效 ０ 1 0：无效
1：有効（默认）
※3
6 照明模式 模式 0：垂直照明
1：斜光照明
7 可以编辑设备
8 照明ON／OFF控制 0：OFF 1：ON
9 亮度调整旋钮
（20～200%）
20 200 %
※1 按下照明控制按钮时所选择的定中心方式即成为默认。如果选择了在FCS生产控制参数对
话框中的各定心控制参数的“数据有效/无效”项目中已设置为“无效”的定中心方式，则
此后的项目不能编辑。
※2 若在“用户设置有效/无效”项目中选择了“无效”，则此后的项目不能编辑。
※3 若在“照明模式有效/无效”项目中选择了“无效”，则照明模式的设置项目不能编辑。
机器控制参数
2-110

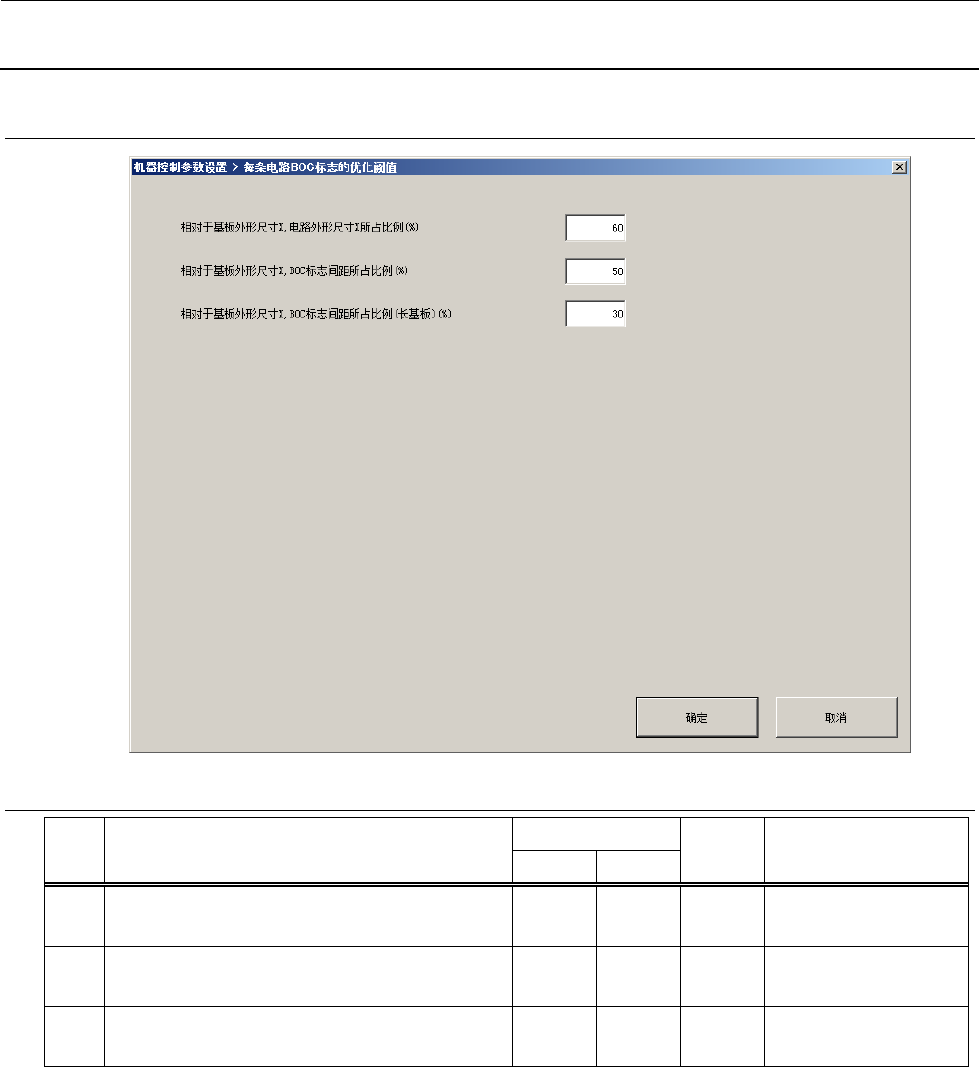

2-7-6 每条电路 BOC 标记的优化阈值
2-7-6-1 设定项目
项目
输入范围
单位
备考
最小值
最大值
1 相对于基板外形尺寸X，电路外形尺寸X所
占比例（%）
0 100 %
2 相对于基板外形尺寸X，BOC标志间距所占
比例（%）
0 100 %
3 相对于基板外形尺寸X，BOC标志间距所占
比例（长基板）（%）
0 100 %
