机器控制参数 2- 11 3 2-7-9 其他等待时间 2-7-9-1 设定项目 No. 项目 输入范围 单位 备考 最小值 最大值 1 选项 移到条 形码识别位置后 摄像为止的时间 2 焊剂涂敷机打开结束 后 的等待时间 3 焊剂涂敷机关闭结束 后 的等待时间 4 基板高度测定时的自 动 传送时间 5 贴片头抬升阀门 监 视时间 6 最终贴片点元件 贴片后的基板解除时 间 7 排出器预热电磁 阀 ON 后的保持 时间 8 排出器预热电…
机器控制参数
2-112
2-7-8 卡盘吸嘴元件确认高度
2-7-8-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 有无卡盘吸嘴元件确认高度
机器控制参数
2-113

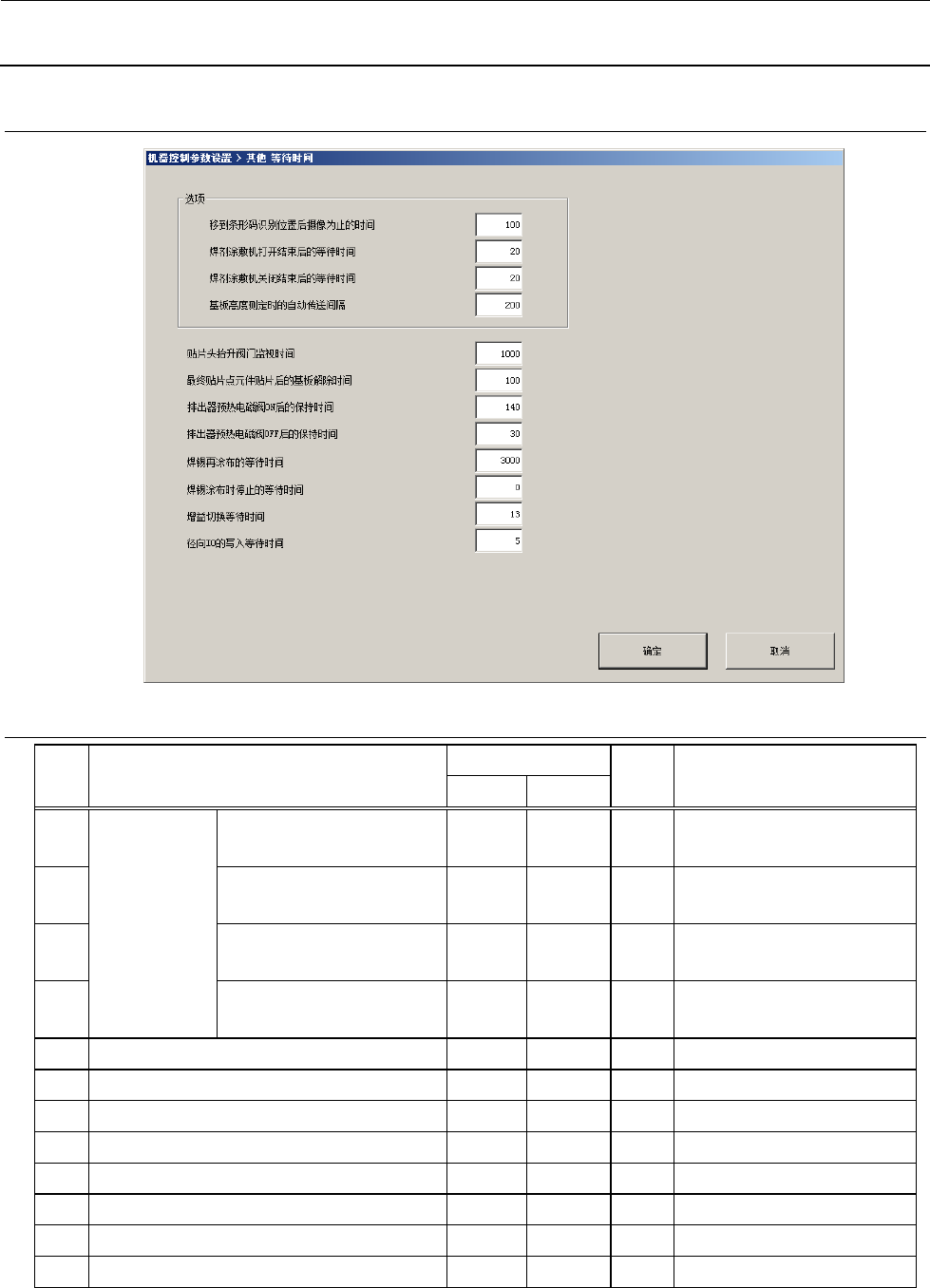

2-7-9 其他等待时间
2-7-9-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 选项 移到条形码识别位置后
摄像为止的时间
2 焊剂涂敷机打开结束后
的等待时间
3 焊剂涂敷机关闭结束后
的等待时间
4 基板高度测定时的自动
传送时间
5 贴片头抬升阀门监视时间
6 最终贴片点元件贴片后的基板解除时间
7 排出器预热电磁阀ON后的保持时间
8 排出器预热电磁阀OFF后的保持时间
9 焊锡再涂布的等待时间 0 65535 ms 用于旋转式焊锡转写装置
10 焊锡涂布时停止的等待时间 0 65535 ms
用于旋转式焊锡转写装置
11 增益切换等待时间 0 65535 ms
径向IO的写入等待时间 0 65535 ms
机器控制参数
2-114
2-7-10 其他
2-7-10-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1
分割识别视野间
距离
VCS选择 0 1 参照2-7-9-2 VCS选择
X
Y
2 真空泵交换时间
3
同时吸附可能的
角度范围
4 HMS确认号码
5 验证元件 真空稳定时间
ms
默认50
区分 0 9 参照2-7-9-3 区分
元件尺寸 1/10000mm 参照2-7-9-5 默认值
推进量 1/10000mm 参照2-7-9-5 默认值
同时检查有效值X 1/10000mm 参照2-7-9-5 默认值
同时检查有效值Y 1/10000mm 参照2-7-9-5 默认值
数据有效／无效 参照2-7-9-5 默认值
行程 1/10000mm 参照2-7-9-5 默认值
下降速度 0 9
参照2-7-9-4参照下降・上升
速度
上升速度 0 9
参照2-7-9-4参照下降・上升
速度
6 信号灯
PWB周期 ms
最大Duty比 %
