机器控制参数
2-114

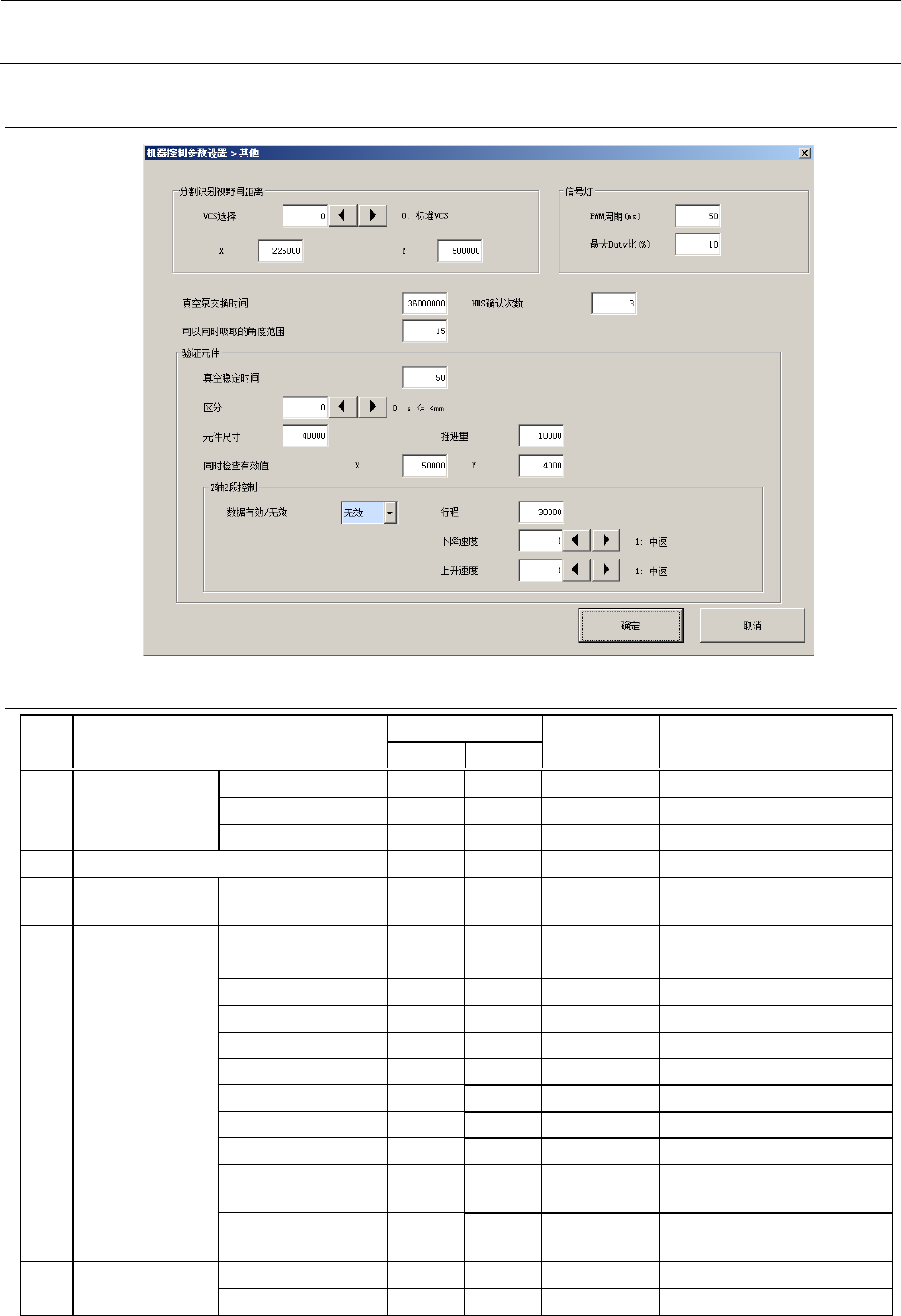

2-7-10 其他
2-7-10-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1
分割识别视野间
距离
VCS选择 0 1 参照2-7-9-2 VCS选择
X
Y
2 真空泵交换时间
3
同时吸附可能的
角度范围
4 HMS确认号码
5 验证元件 真空稳定时间
ms
默认50
区分 0 9 参照2-7-9-3 区分
元件尺寸 1/10000mm 参照2-7-9-5 默认值
推进量 1/10000mm 参照2-7-9-5 默认值
同时检查有效值X 1/10000mm 参照2-7-9-5 默认值
同时检查有效值Y 1/10000mm 参照2-7-9-5 默认值
数据有效／无效 参照2-7-9-5 默认值
行程 1/10000mm 参照2-7-9-5 默认值
下降速度 0 9
参照2-7-9-4参照下降・上升
速度
上升速度 0 9
参照2-7-9-4参照下降・上升
速度
6 信号灯
PWB周期 ms
最大Duty比 %
机器控制参数
2-115
2-7-10-2 VCS 选择
2-7-10-3 区分
2-7-10-4 下降・上升速度
2-7-10-5 默认值
No.
区分
元件
尺寸
推进量
同时检查
有效值X
同时检查
有效值Y
数据有效/
无效
行程
下降速度
上升速度
1 0：0402 2500 1000 1 1 有效 20000 1：中速 1：中速
2 1：0603 4500 5000 1 1 无效 20000 1：中速 1：中速
3 2：1005 7500 5000 50000 1500 无效 20000 1：中速 1：中速
4 3：1608 11500 5000 50000 4000 无效 20000 1：中速 1：中速
5 4：2012 14500 5000 50000 4000 无效 20000 1：中速 1：中速
6 5：3216 25000 5000 50000 4000 无效 20000 1：中速 1：中速
7 6：□10 335000 5000 50000 4000 无效 20000 1：中速 1：中速
8 7：预备 0 0 0 0 无效 0 0：高速 0：高速
9 8：预备 0 0 0 0 无效 0 0：高速 0：高速
10 9：圆柱形
芯片
335000 5000 50000 4000 有效 20000 2：低速 2：低速
No.
类别
内容
1 0 标准VCS
2 1 选配VCS（高析像度照相机）
No.
区分
内容
1 0 s ≦ 0402
2 1 0402 < s ≦ 0603
3 2 0603 < s ≦ 1005
4 3 1005 < s ≦ 1608
5 4 1608 < s ≦ 2012
6 5 2012 < s ≦ 3216
7 6 3216 < s
8 7～8 预备
9 9 圆柱形元件
No.
区分
内容
1 0 高速
2 1 中速
3 2 低速
4 3 低速２
5 4 高速２
6 5～9 预备
修订履历
改版 日期 修订页 修订内容 备注
1.0 2013.06 初版
2.0 2015.06
全面修订
对应 DFFP 摄像机
对应□50mm
修订
4.0 2016.06 2 章
先导矫正功能
修订
5.0 2016.08 2-1-13,2-7-10-1
设定项目
修订
