JM-20_MC机器控制参数.pdf - 第67页
机器控制参数 2- 58 2-3-5-2 速度区分 No. 类别 内容 1 0 高速 2 1 中速 3 2 低速 4 3 低速 2 5 4 预备 6 5 预备送料（ 56 mm/sec ） 7 6 预备送料（ 16 mm/sec ） 8 7 ～ 9 预备
机器控制参数
2-57
2-3-5 传送等待时间
2-3-5-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1
传送监视
时间
速度区分 0 9 参照2-3-5-2速度区分
2 传送缓冲区移动监视时间
3
传送控制时传感器
ON→OFF监视时间
4 重夹时STOP OFF检测时间
5 重夹时中心马达开始DELAY时间
6
夹紧时低
速延长驱
动时间
重夹时正转低速
驱动时间
低速
7
低速2
8
夹紧时低速延长
驱动时间
低速
9 低速2
10 支撑销检测传感器检索ON时间
11 支撑销检测传感器检索OFF时间
12 传送真空表 真空传感器ON监视时间
13 截至传送Tpin传感器检出的时间
14
减速传感器为ON后支撑台开始上升的
时间
15 再夹紧时的预备传送时间(高速)
16 再夹紧时的预备传送时间(中速)
17 再夹紧时的预备传送时间(低速)
机器控制参数
2-58
2-3-5-2 速度区分
No.
类别
内容
1 0 高速
2 1 中速
3 2 低速
4 3 低速2
5 4 预备
6 5 预备送料（56mm/sec）
7 6 预备送料（16mm/sec）
8 7～9 预备
机器控制参数
2-59
2-4
图像

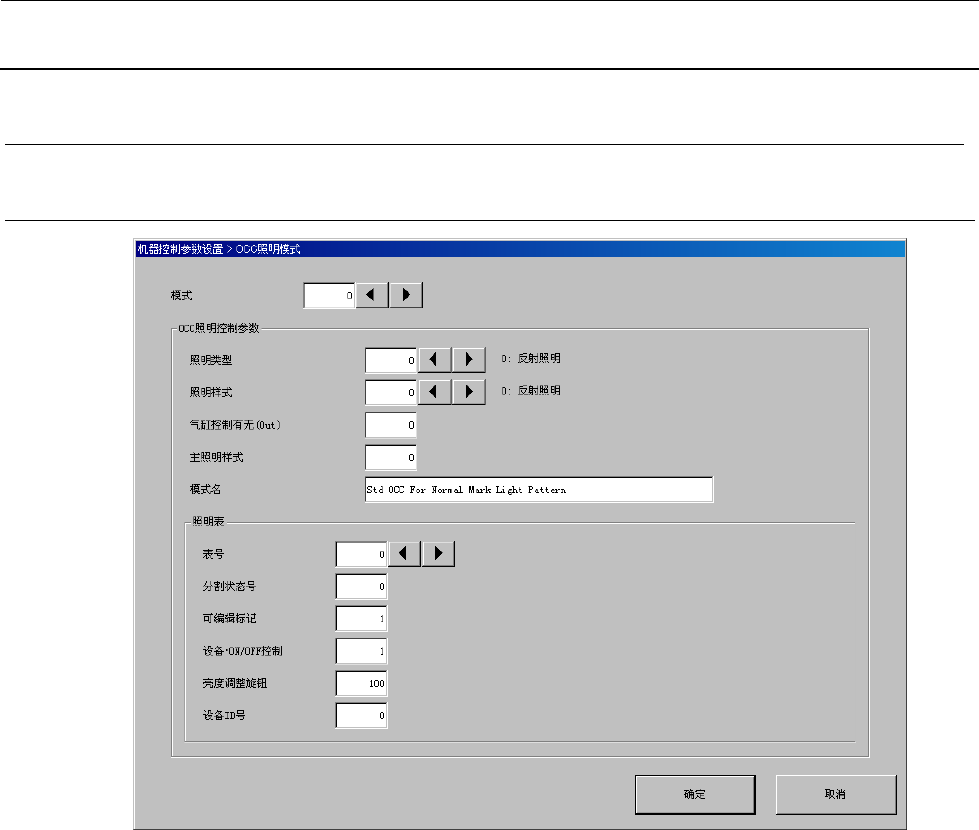

2-4-1 OCC 照明模式
