机器控制参数 2- 69 2-4-7-1 设定项目 No. 项目 输入范围 单位 备考 最小值 最大值 1 V CS 种类 0 3 0 ： 标准 V CS 1 ： 高分辨率 V CS 2 各 VCS 种类 的控 制参 数 数据有效／无效 0 1 0 ： 无效 1 ：有效（默 认） ※ 1 3 VCS 种类 参照 2-4-7- 2VCS 种类 4 窗口尺寸 0 15 mm 参照 2-4-7-3 窗口尺寸 5 各窗口 尺寸的 控制参 数 数…
机器控制参数
2-68

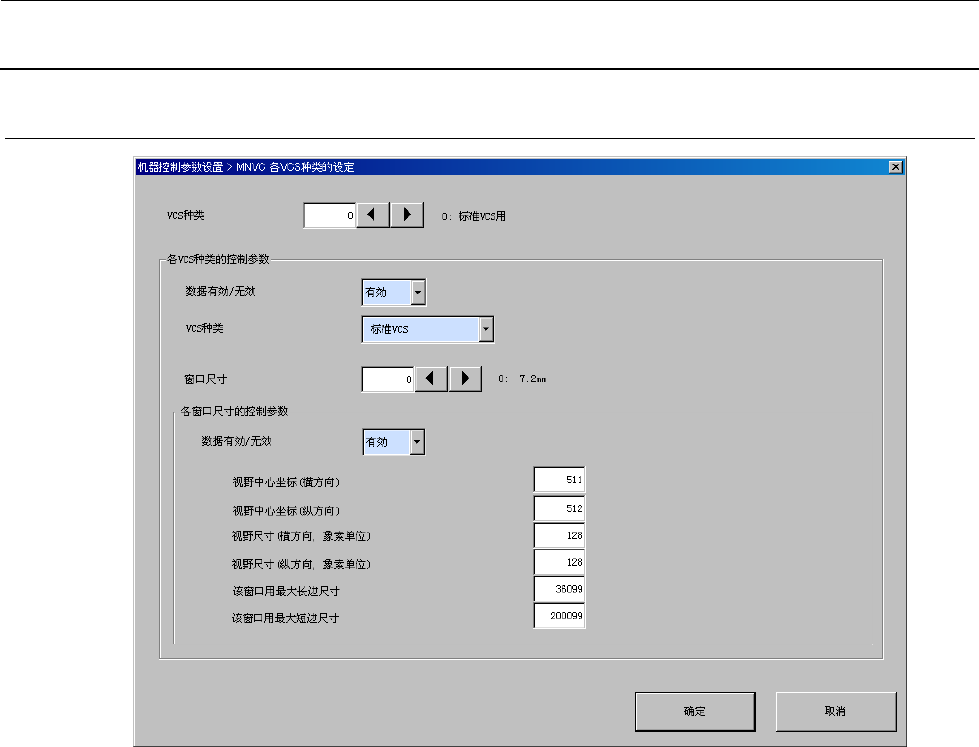

2-4-7 MNVC 各 VCS 种类的设定
机器控制参数
2-69
2-4-7-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 VCS种类 0 3 0：标准VCS
1：高分辨率VCS
2 各
VCS
种类
的控
制参
数
数据有效／无效 0 1 0：无效
1：有效（默认）
※1
3 VCS种类 参照2-4-7-2VCS种类
4 窗口尺寸 0 15 mm 参照2-4-7-3窗口尺寸
5 各窗口
尺寸的
控制参
数
数据有效／无效 0 1 0：无效
1：有效（默认）
※2
6 视野中心坐标
（横方向）
7 视野中心坐标
（纵方向）
8 视野尺寸
（横方向，像素单位）
9 视野尺寸
（纵方向，像素单位）
10 該窗口用最大长边尺寸
11 該窗口用最大长边尺寸
12 該窗口用最大长边尺寸
※1 在各VCS种类控制参数的“数据有效／无效”中选择了“无效”时，此后的项目即不可编辑。
※2 在各窗口尺寸控制参数的“数据有效／无效”中选择了“无效”时，此后的项目即不可编辑。
2-4-7-2 VCS 种类
2-4-7-3 窗口尺寸
No.
类别
内容
1 0 标准 VCS
2 1 高分辨率 VCS
3 2～3 预备
No.
类别
内容
1 0 视野口 7.2mm 用
2 1 视野口 15.0mm 用
3 2
视野口 20.0mm 用
4 3
视野口 25.0mm 用
5 4
视野口 32.0mm 用
6 5
视野口 36.5mm 用
7 6～15 预备
机器控制参数
2-70

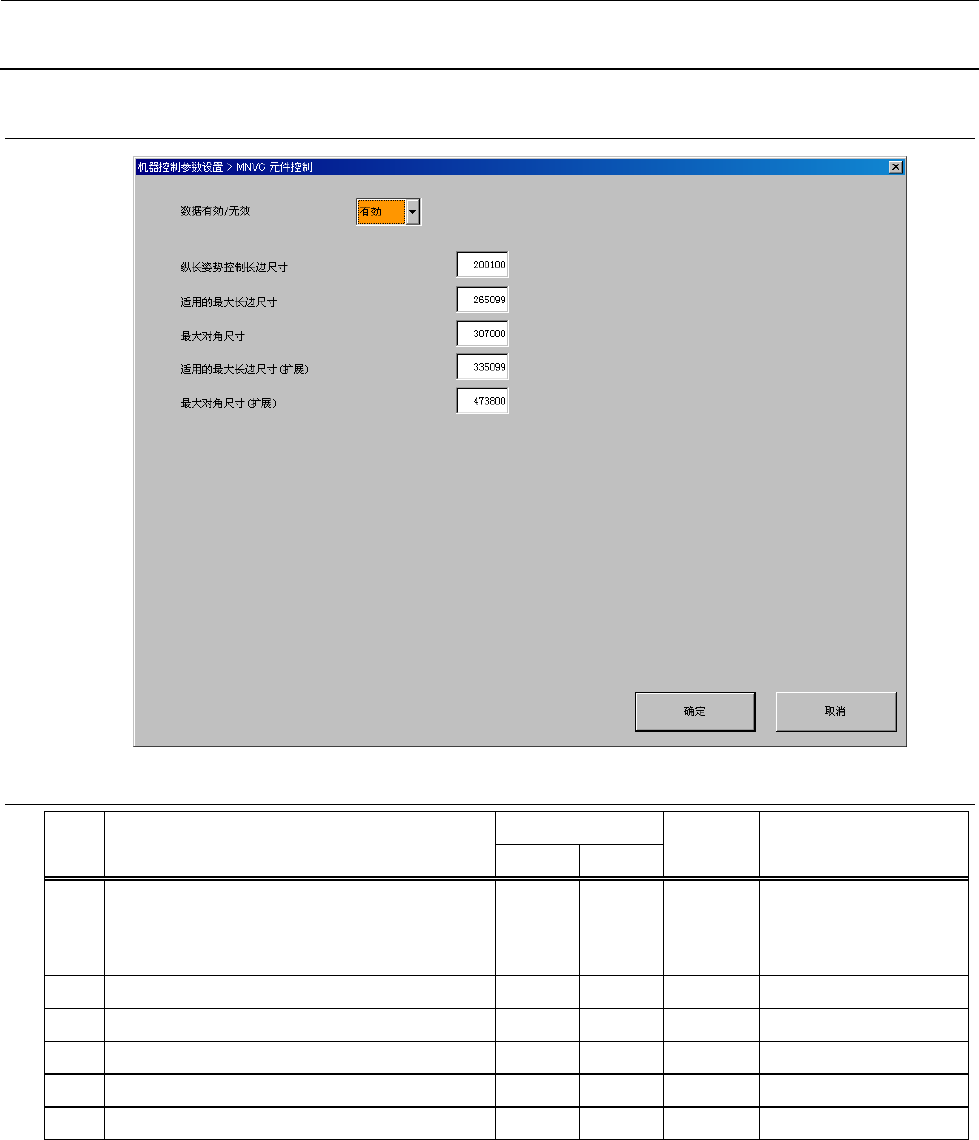

2-4-8 MNVC 元件控制
2-4-8-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 数据有效／无效 0 1 0：无效
1：有效（默认）
※
2 纵长姿势控制最小长边尺寸 默认：200100
3 适用的最大长边尺寸 默认：265099
4 最大对角尺寸 默认：307000
5 适用的最大短边尺寸（扩展） 默认：335099
6 最大对角尺寸（扩展） 默认：473800
※ 在“数据有效/无效”选择了“无效”后，以后的项目不能编辑。
