u 挂放警告标牌：
如果贴片机可以被上锁就一定要上锁。
然而，在某些情况下在能源隔离器件上是无法安放挂锁的。在这些情况下，能
源隔离器件上必须挂放标牌，以警告员工设备已失电，正在进行维修工作。此
标牌或标签必须固定牢靠，必须放置在一个可以让所有人看到的地方，而且仅
能由挂放它的人员亲自取下。
u 释放已储存的能量：
必须以正确方式释放储存在压缩空气供给单元中的能量或电解电容中的电能。
在关闭贴片机之后，须等待电压和压缩空气释放完毕，以便在无危险的情况下
执行作业。
u 测试上锁程序：
上锁程序可以简单地通过按下 START（开始）按钮进行测试。
要恢复贴片机的操作必须执行以下步骤。
u 检测工作区域。经授权人员应当移除所有工具并重新安装所有安全装置。
u 通知所有受影响的员工。
u 在移除即使仅仅一只挂锁或一个标牌之前，应通知受影响区域中的所有工人贴
片机即将被重新启动。
u 移除所有挂锁/标牌。
每位经授权员工必须移除他自己的挂锁，并将其闭合存放好。
u 启动设备。确保经授权员工随即检测操作状况，保证修理工作已正确完成。
测试
维修人员可以在不中断“上锁/挂牌程序”的情况下，通过短暂通电对电路进行测试。
只有没有任何其他人员在对被测试设备进行其他作业的情况下才可以执行此操作。
为防止在这些时间里发生对设备的无意操作，必须在所有的远程 START（启动）
开关上挂上“请勿操作”标牌，这一点相当重要。
责任
• 维护和维修人员应当负责确保此程序得到严格遵守。
• 维护和维修人员的直属上司应当负责督责其人员执行此程序。
• 安全主管应当在安全委员会、保健服务部门以及各类主管和副总裁的协助下，
负责监管“上锁/挂牌程序”的执行情况。
www.asm-smt.com
2 号流程维护所需设备 TX 系列
工具
易损件
T01 无 真空吸尘器 W02 03066107-02 带陶瓷吸嘴的吸嘴盘 20xx/28xx
T02 无 吸嘴弃置箱 W35 03105638-01 带吸嘴的吸嘴盘 40xx/42xx
T03 00377393-01 防静电镊子，Bernstein 5‑192 型
T04 03034148-01 SST23 版校准架
T07 03078400-02 防静电扭矩螺丝刀 1.0-5.0 Nm
T08 03078706-01 钻头夹持器螺丝刀扭矩可变
耗材
T09 03073256-01 延长杆/直 TX20 C02 镜头布
T15 03080081-01 Torx 内六角扳手 TX8 C03 03082092-01 清洁用具 KM
T18 00378524-01 剪刀 C05 无 异丙醇
T20 无 手电筒
T49 03020832-02 C&P20P 运输盒
T62 03112729-01 保护盖 CO 传感器 C&P20P

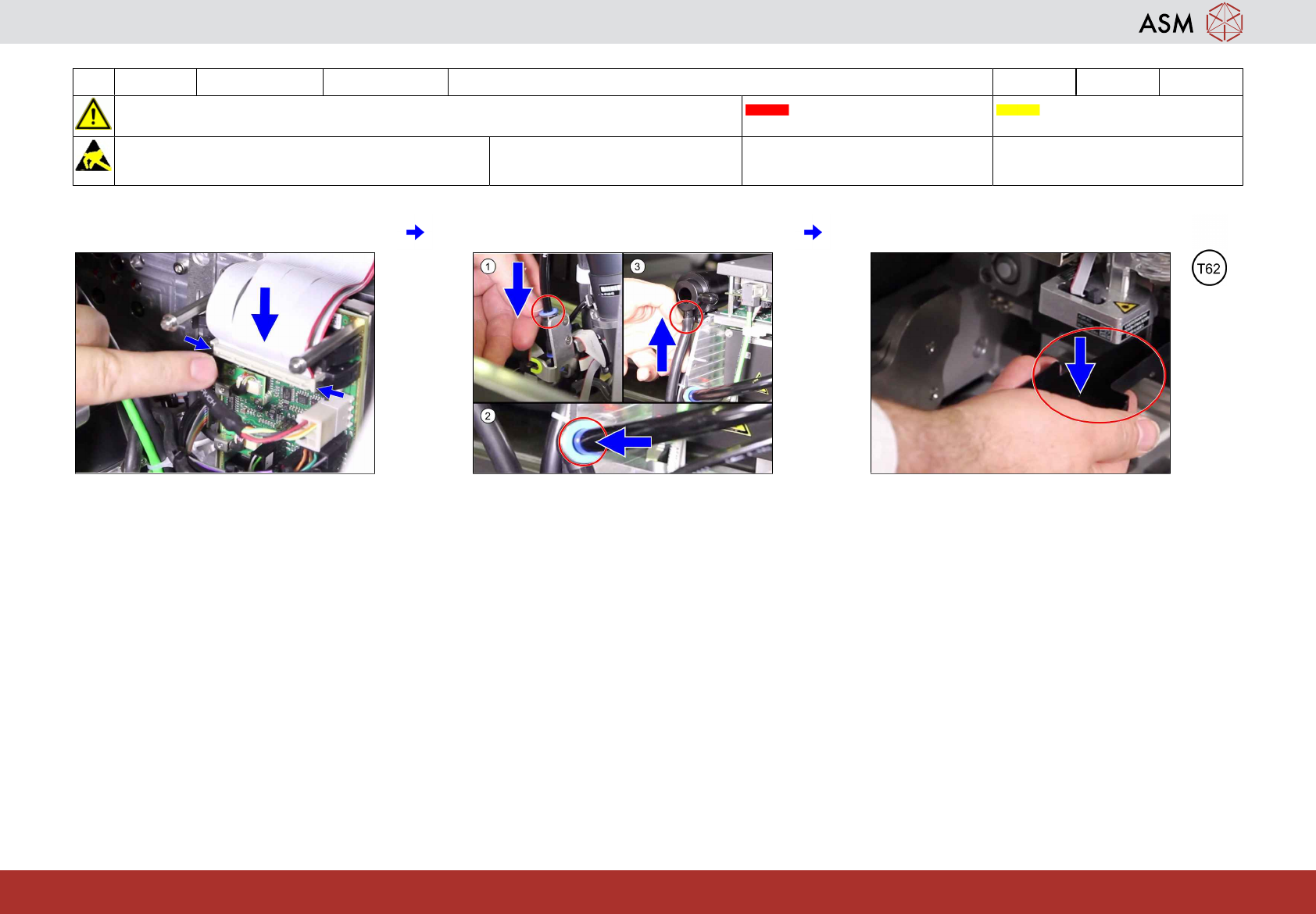

6 WF 2 TX 系列 维护 放回已维修好的 C&P20 P 贴片头 8分钟 2 / 2
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨空
注意！遵守防静电守则 工具：
T7、T8、T9、T49、T62
易损件： 耗材：
www.asm-smt.com
7 连接带状电缆。
8
连接 3 个压缩空气接头。
9
取下元件传感器上的保护帽。
