6 WF 2 TX 系列 维护 放回已维修好的 C&P20 P 贴片头 8分钟 2 / 2 注 意 开 始 维 护 前 ， 请 参 阅 用 户 手 册 中 的 安 全 说 明 贴片机状态 关闭 传送导轨空 注意！遵守防静电守则 工具： T7、T8、T9、T49、T62 易损件： 耗材： www.asm-smt.com 7 连接带状电缆。 8 连接 3 个压缩空气接头。 9 取下元件传感器上的保护帽。
6 WF 2 TX 系列 维护 放回已维修好的 C&P20 P 贴片头 8分钟 1 / 2
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨空
注意！遵守防静电守则 工具：
T7、T8、T9、T49、T62
易损件： 耗材：
www.asm-smt.com
1 将已保养过的贴片头从运输容器中取出。
2
将贴片头放在挂钩上。
3
拧紧左侧将贴片头 (1) 固定到 (2) 上的螺
钉，使之扭矩为 2.7。
4 拧紧右侧将贴片头 (1) 固定到 (2) 上的 2 颗
螺钉，使之扭矩为 2.7 Nm
5
连接两根相机电缆。
6
锁紧相机电缆。
6 WF 2 TX 系列 维护 放回已维修好的 C&P20 P 贴片头 8分钟 2 / 2
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨空
注意！遵守防静电守则 工具：
T7、T8、T9、T49、T62
易损件： 耗材：
www.asm-smt.com
7 连接带状电缆。
8
连接 3 个压缩空气接头。
9
取下元件传感器上的保护帽。

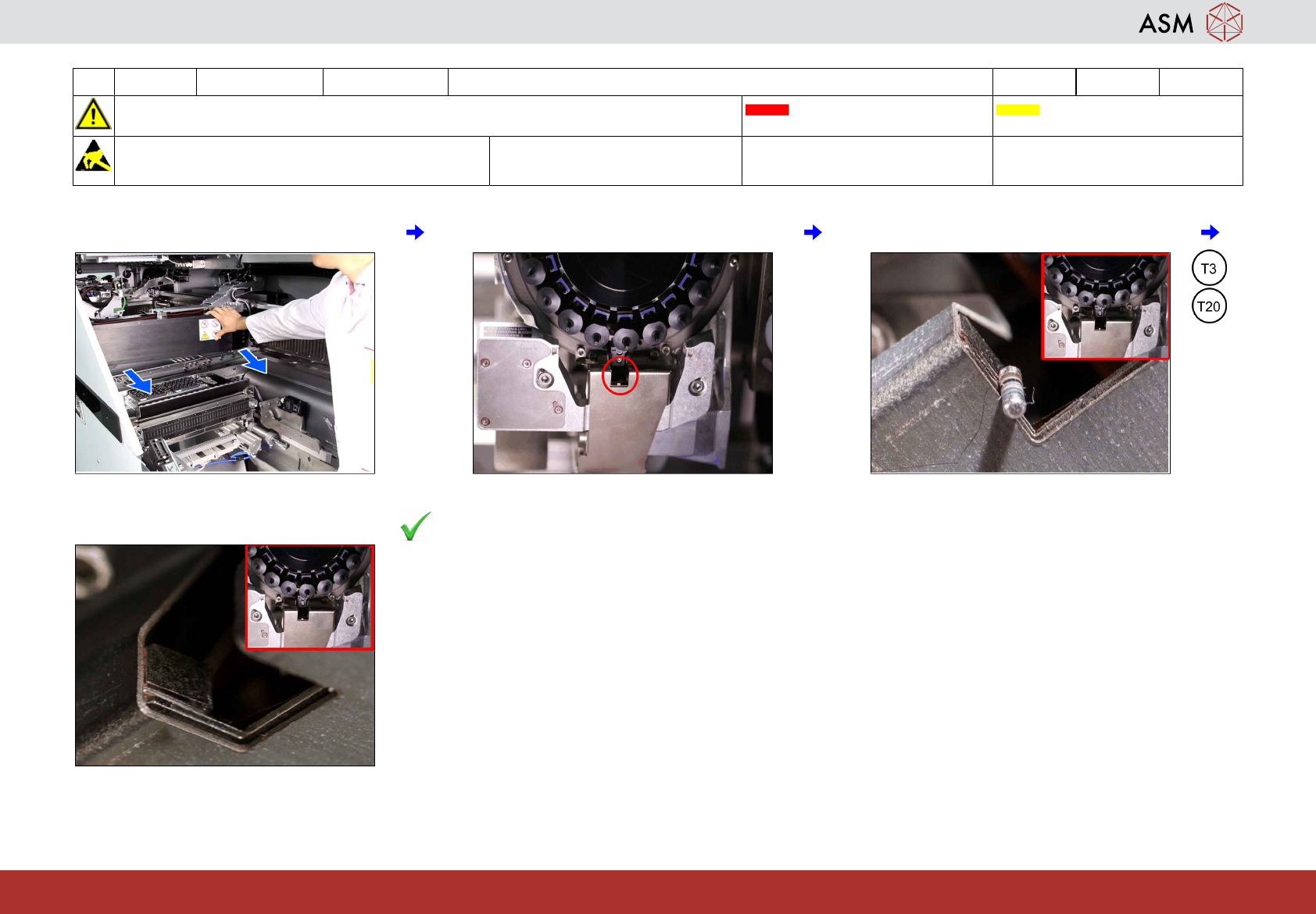

7 WF 2 TX 系列 维护 清洁 Z 轴 (C&P20 P) 2 分钟 1 / 1
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭 传送导轨空
注意！遵守防静电守则 工具：
T3、T20
易损件： 耗材：
www.asm-smt.com
1 将悬臂移到外部末端极限位置。
2
需清洁的贴片头部位。
3
清除 Z 轴里的所有的元件。
4 如果正常 → 下一项任务。
