8-5

Line Modeler

8.4. 作业线设置

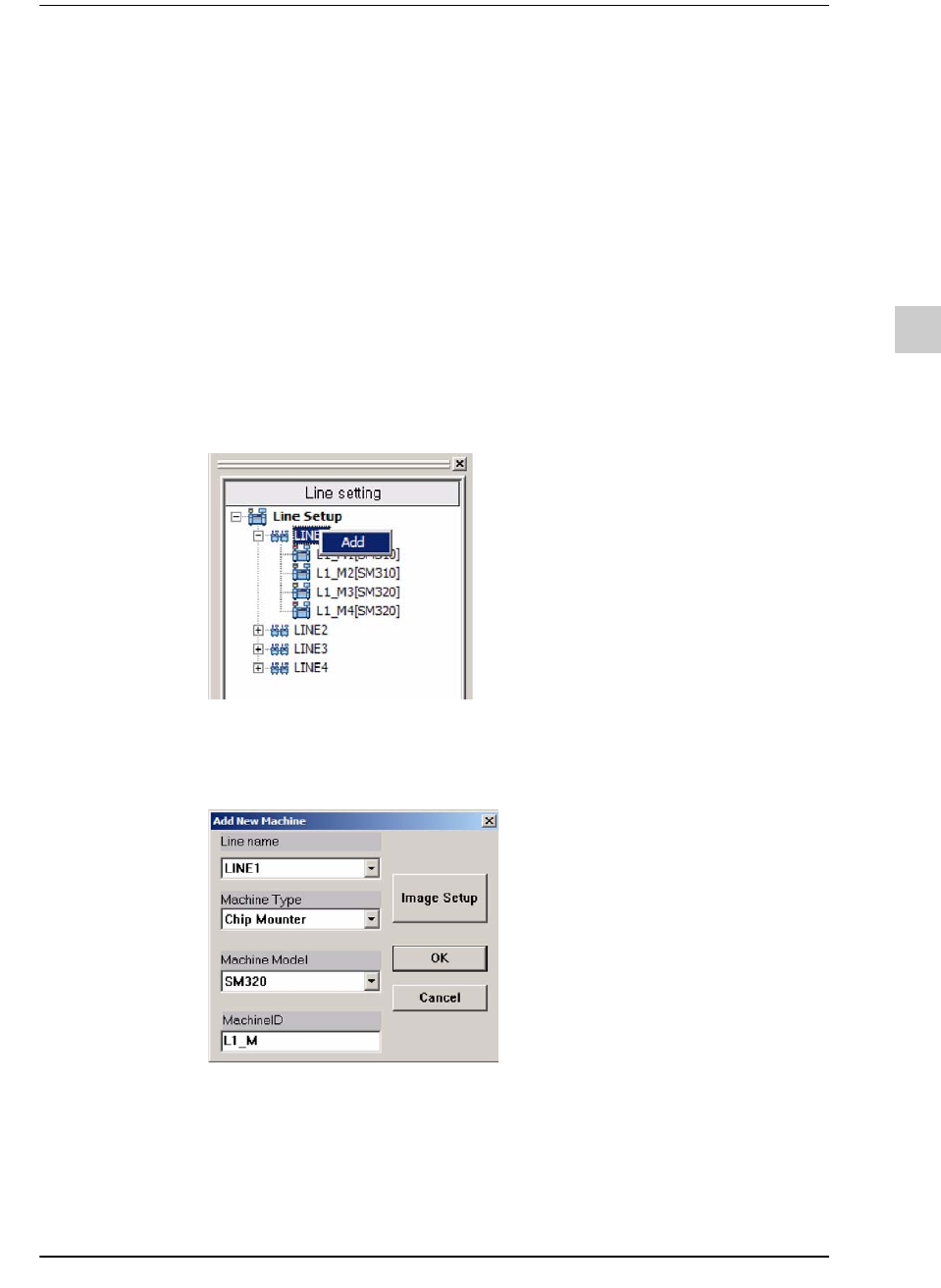

STEP1. 利用鼠标右键单击Line Setup的特定作业线后单击Add。

STEP2. 在Add New Machine对话框的各选项直接输入(或者选择)信息后单击

<OK>键。(Enter Machine ID的输入值应该在一切作业线维持唯一值。建

议使用下图的“作业线编号_设备编号 ”的方式赋予ID。)

Read Only

如果该作业线圈选了Ready Only，则不能对该作业线的设备进行

添加/删除/上移/下移/复制后添加等操作。如果该作业线上的某

些设备不具有Machine serial no.或IP address，该作业线的

Read Only 复选框将处于非激活状态而无法圈选。

Board

Flow

选择作业线上的电路板流向。

 从左到右：选择 “L to R”(Left to Right)

 从右到左：选择 “R to L”(Right to Left)

其方向与SLM或MLM的作业线图形的表示方式有关。

8-6

lvswG}]

STEP3. 单击Add New Machine对话框的Image Setup键并选择图像。

STEP4. 在工作台区上单击设备，将弹出针对该设备的“设备设置”对话框。“设备

设置”对话框的选项分别属于General1、General 2、Relation、Feeder Base、

ANC、Gantry及 System选项卡。

在“设备设置”对话框的IP Address、Component File Location及System File

Location文字输入框输入相关信息。(IP Address不能与其它设备重复输入)

8.4.1. Machine Details – General 1

在“设备设置”对话框选择“General 1”选项卡时，将出现下列栏目。

8-7

Line Modeler

General 1选项卡中各栏的说明如下。

Machine ID

设备的固有识别码(不允许直接修改)

Machine Type

设备型号(不允许直接修改)

Order

作业线中各设备的顺序(PCB在该作业线中经过设备的顺序 )

System

Version

设备的系统或数据库版本(不允许直接修改).

单击<Update System Info.>键升级系统后，将自动进行设置。

EasyOLP在优化作业时，将根据设备的SystemVersion生成适合该设

备的优化文件。

系统不升级时，将显示为 -1。

IP Address 输入分配给设备的IP地址。File Manager将根据该 IP地址把优化

文件传输到设备

(IP地址不能与其它设备重复使用)。

Component

File Location

元件库的路径。

System File

Location

设备的环境配置文件路径。单击文字框旁边的 <...>键，即可通过“浏览

文件夹”框指定路径。

Update

System Info.
