8-6
lvswG}]
lvswG}]

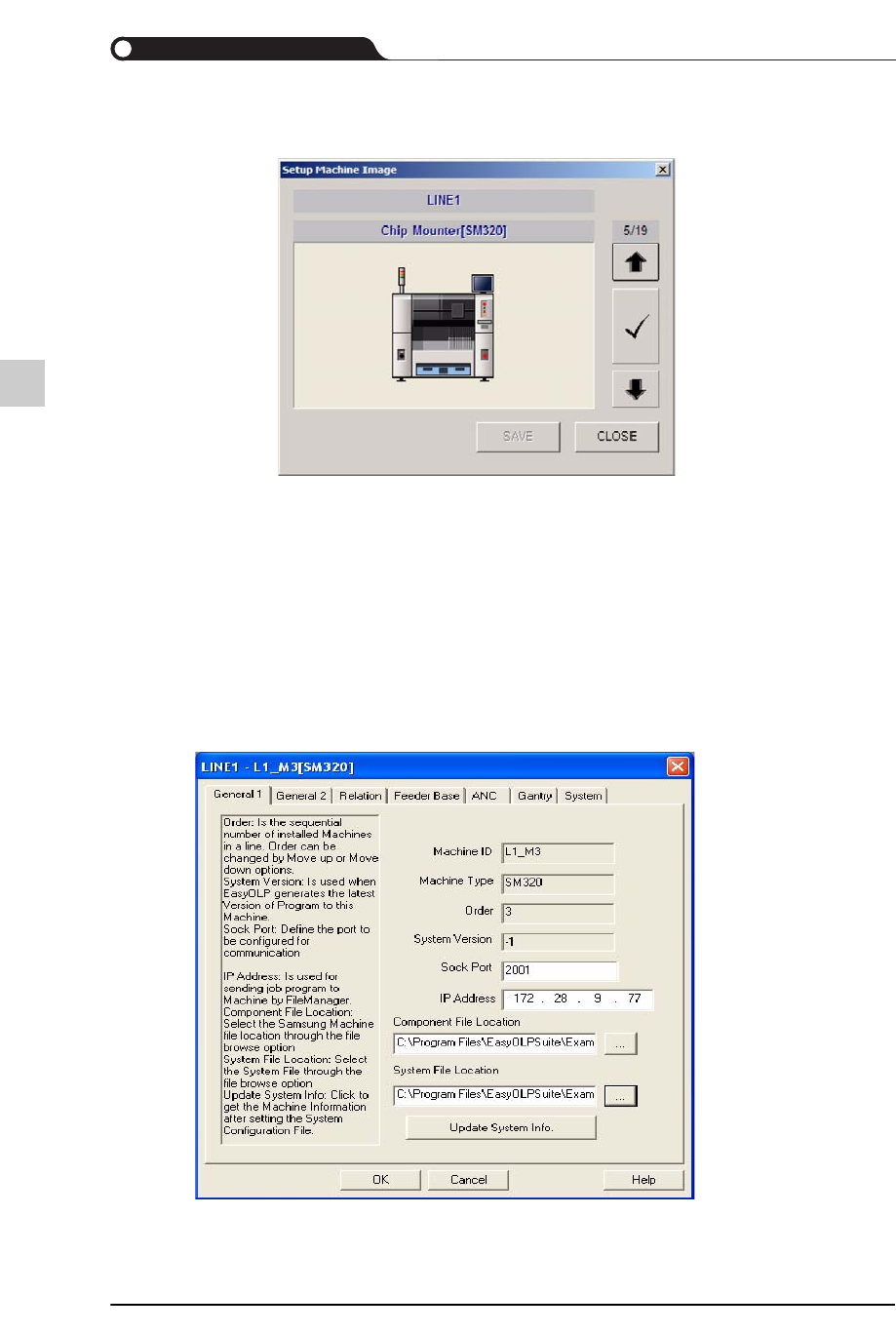

STEP3. 单击Add New Machine对话框的Image Setup键并选择图像。
STEP4. 在工作台区上单击设备，将弹出针对该设备的“设备设置”对话框。“设备
设置”对话框的选项分别属于General1、General 2、Relation、Feeder Base、
ANC、Gantry及 System选项卡。
在“设备设置”对话框的IP Address、Component File Location及System File
Location文字输入框输入相关信息。(IP Address不能与其它设备重复输入)
8.4.1. Machine Details – General 1
在“设备设置”对话框选择“General 1”选项卡时，将出现下列栏目。
8-7
Line Modeler
General 1选项卡中各栏的说明如下。
Machine ID
设备的固有识别码(不允许直接修改)
Machine Type
设备型号(不允许直接修改)
Order
作业线中各设备的顺序(PCB在该作业线中经过设备的顺序 )
System
Version
设备的系统或数据库版本(不允许直接修改).
单击<Update System Info.>键升级系统后，将自动进行设置。
EasyOLP在优化作业时，将根据设备的SystemVersion生成适合该设
备的优化文件。
系统不升级时，将显示为 -1。
IP Address 输入分配给设备的IP地址。File Manager将根据该 IP地址把优化
文件传输到设备
(IP地址不能与其它设备重复使用)。
Component
File Location
元件库的路径。
System File
Location
设备的环境配置文件路径。单击文字框旁边的 <...>键，即可通过“浏览
文件夹”框指定路径。
Update
System Info.
单击该键后，从 System File Location指定的设备环境配置文件中读入
各种设置信息并且自动输入到“设备设置”对话框。
需要修改Machine ID与Machine Type时，在TreeView区删除该设备后
重新登记设备。
8-8
lvswG}]
lvswG}]

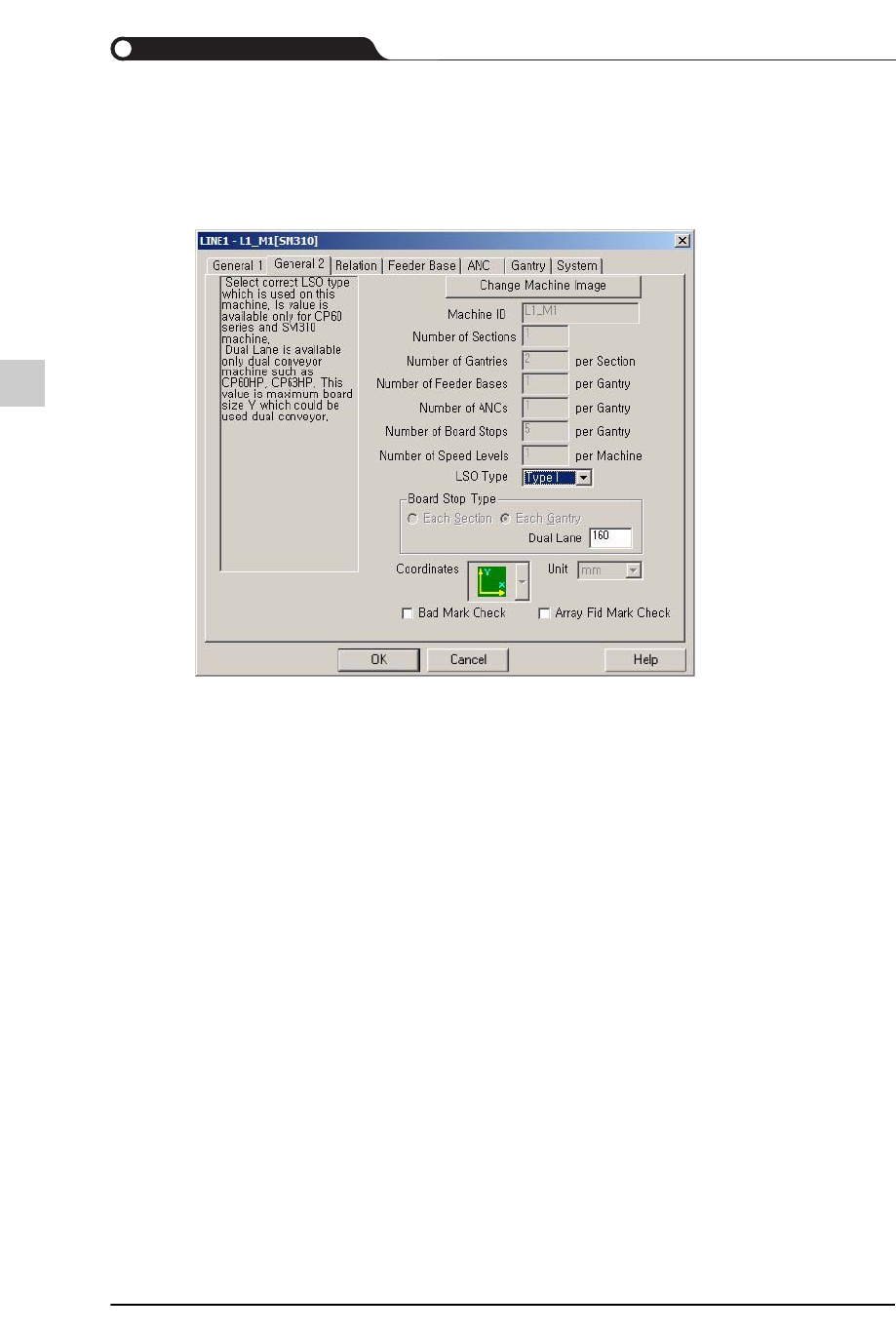

8.4.2. Machine Details –General 2
在“设备设置”对话框选择“General 2”选项卡，将出现下列内容。 General 2的一切栏
目不允许直接修改，但可以通过系统升级作业自动升级。
各栏的说明如下。
Machine ID
设备的的固有识别码。
Number of
Sections
设备上的Sections数量
Number of
Gantries
设备上的拱架数量
Number of
Feeder Bases
单一拱架可以使用的喂料器底座数量。
拱架只使用正面或背面喂料器底座之一时，其数值为 1。
拱架使用正面及背面喂料器底座时，其数值为 2。
Number of
ANCs
单一拱架可以使用的ANC数量 (包括固定型与移动型)。
Number of
Board Stops
单一拱架可以使用的板子定位挡片数量。
Number of
Speed Levels
设备运转速度的等级数。例如，设备的运转速度为高速、中速及低速等
三种时，其数值为 3。
Each
Selection
每个区块都配备板子定位挡片。
Eash Gantry
可供Dual拱架 Dual输送带设备进行设定。
Coordinates
设备使用的坐标系。(不允许直接修改)
