8-9
Line Modeler
8.4.3. Machine Details – Relation
Relation选项卡的各栏目是EasyOLP根据设备特性而自动指定的栏目，除非情况特
殊，否则不必修改。
在“设备设置”对话框单击Relation选项卡，将出现下列栏目。
Unit
设备采取的单位。(不允许直接修改)
Dual Lane
设备使用双轨道时，输入电路板的最大幅度 (Y)。
电路板的尺寸大于该值时自动使用一个轨道；电路板的尺寸小于该值
时，如果可以使用两个轨道则会自动使用两个轨道。
Bad Mark
Check
识别阵列PCB的Bad标志时，该复选框的默认值为圈选状态。
如果另外指定了Bad标志的识别设备，或者设定为仅在作业线的第一个
设备识别Bad标志而在其它设备不识别 Bad标志时，可以不圈选该复选
框，如此即可避免既定设备之外的设备识别 Bad标志而得以缩短装贴时
间。
Array Fid
Mark Check
在阵列PCB识别阵列基准标记时，该复选框的默认值为圈选状态。
如果设定为仅在作业线的第一个设备识别基准标记而在其它设备不识
别阵列基准标记时，可以不圈选该复选框，如此即可避免既定设备之外
的设备识别阵列基准标记而得以缩短装贴时间。
只有当电路板内的阵列偏置不会随着设备不同而改变时才允许不选择
该选项。不选择该选项时，EasyOLP在进行作业线均衡化时仅考虑装
贴时间。
8-10
lvswG}]
lvswG}]
各栏的说明如下。
8.4.4. Machine Details – Feeder Base

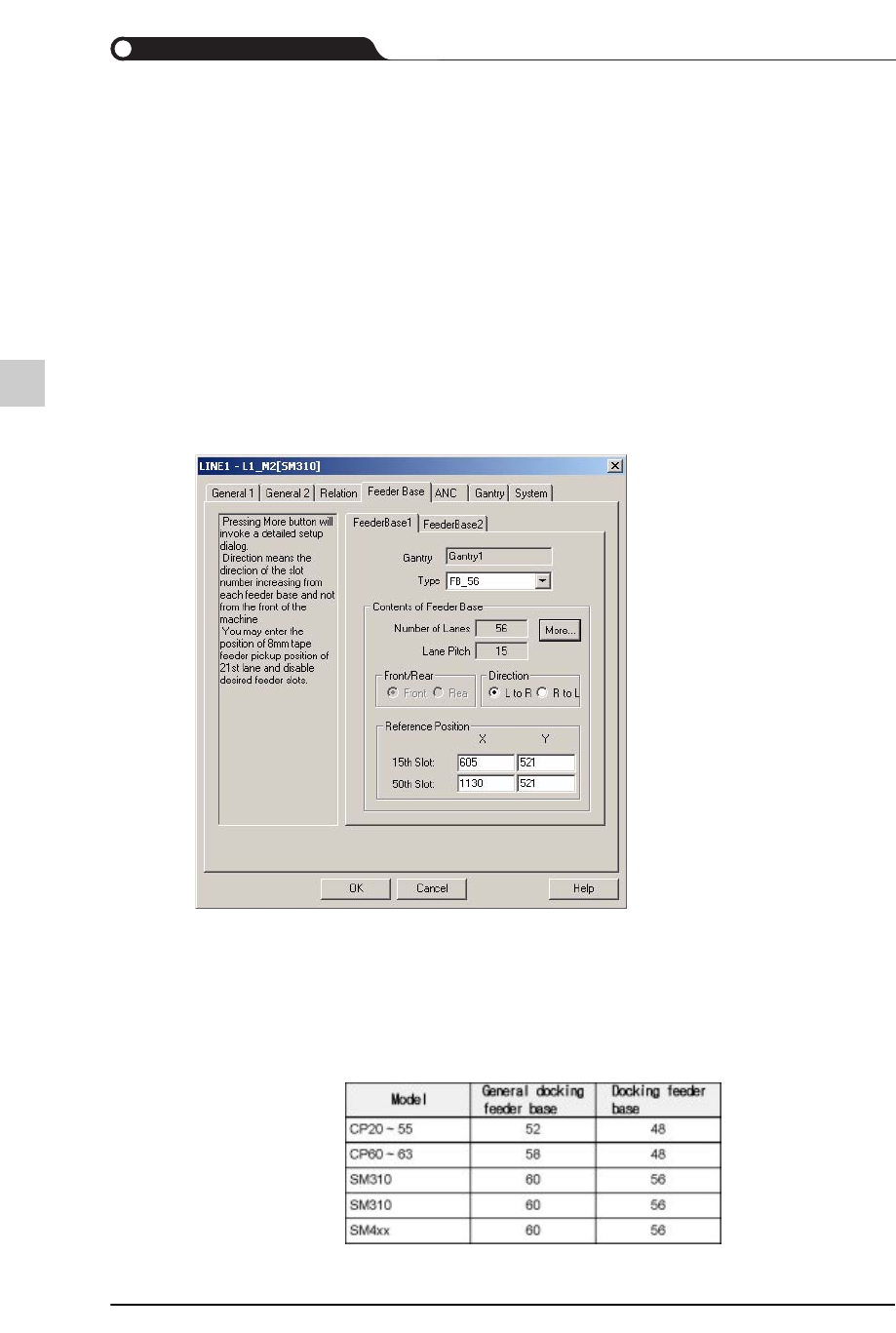

在“设备设置”对话框单击Feeder Base选项卡，将出现下列栏目。
各栏的说明如下。
Section
Offset
是左区(section)的Home与右区的Home之间的距离，表示区域之间的
距离。
Usable
Feeder Bases
设备上安装的喂料器全部出现在列表上。
选择各拱架选项卡后选择该拱架可以使用的喂料器底座。
Usable ANCs 设备上安装的ANC全部出现在列表上。
选择各拱架选项卡后选择该拱架可以使用的ANC。
Gantry
使用该喂料器底座的拱架的名称。
Type
喂料器底座种类。
从Resource Info窗口登记的喂料器底座中选择一个。
各设备型号的喂料器底座数量如下。
8-11
Line Modeler
Dual Lane
Check Box
把双轨道8mm带式喂料器安装到喂料器底座上时圈选该复选框。
Number of
Lanes
喂料器的插槽数量。

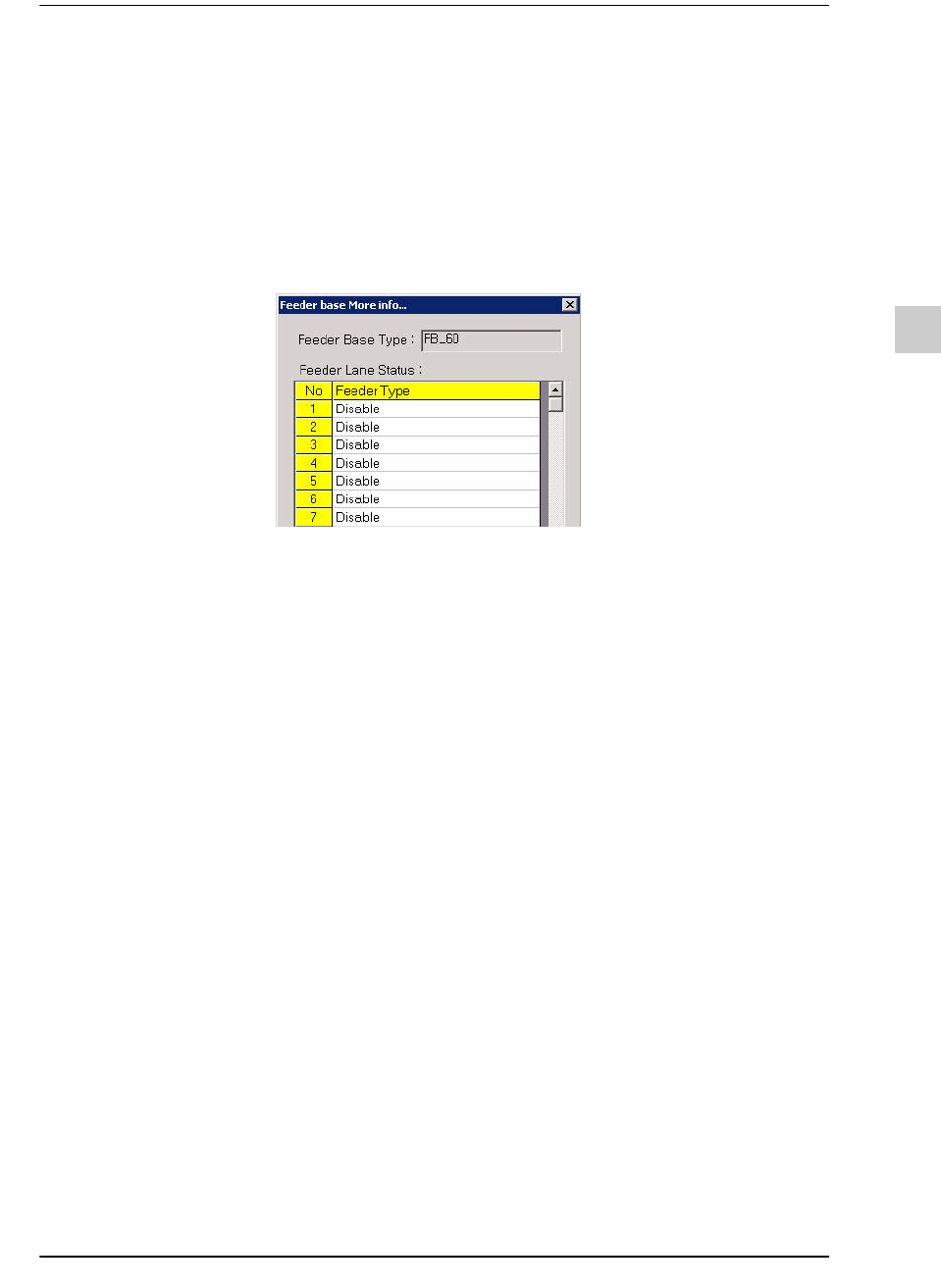

单击<More...>键，将弹出Feeder base More info...对话框。
在Feeder base More info...对话框可以针对喂料器底座的插槽分别指
定使用与否。
由于插槽出现缺陷或故障等原因而无法安装喂料器时，如下图单击
Feeder Type后设定为Disable。
喂料器底座可以使用双轨道时，将如右图所示利用 1A、1B之类的轨道
号码与英文字母显示出轨道编号。
Lane Pitch
喂料器底座的插槽节距。
节距是两个邻接插槽的插槽中心线之间的距离。
Front/Rear
喂料器底座的位置。
喂料器底座安装在设备的正面时
FeederBase1是Front
安装在设备的背面时
FeederBase2是Rear
