8-15

Line Modeler

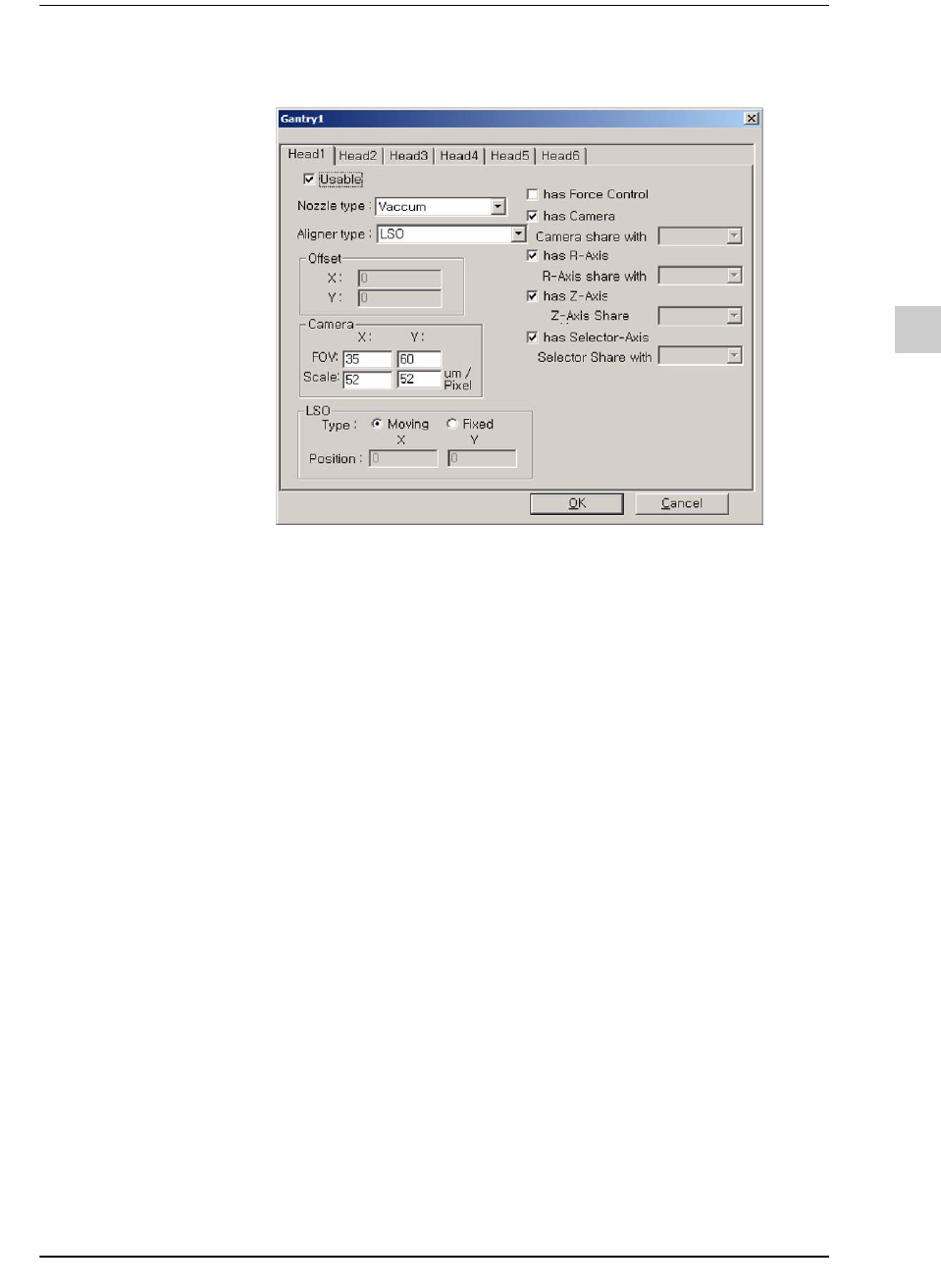

单击Head Status群组的<More...>键，将弹出下列Gantry对话框。

各栏的说明如下。

Usable

使用该贴片头主轴时圈选该复选框。由于故障或异常

而无法使用时，解除该复选框的圈选状态。

Nozzle type

吸嘴的种类。

吸嘴有两种，一种是针对小型元件的真空拾取式吸

嘴，一种是针对大型元件的夹具 (Gripper)。

 设备仅使用真空吸附式吸嘴：选择Vacuum.

 仅使用夹指：选择 Gripper.

 两种都使用：选择 Both.

Aligner type

元件识别用视觉系统。

Offset

以第一个贴片头主轴(Head1)为原点时，表示该贴片

头主轴中心的X、Y坐标。(在Head1选项卡上处于非

激活状态)

Camera FOV

安装在贴片头上的视觉摄像机的FOV(Field of

View)。只有把 Alighner type设定为 Flying Vision或

LSO时才能激活。

Camera Scale

单一像素所占有的空间(mm/pixel)。

该值将影响可识别的元件范围。请参阅 MMI。

has Force

Control

如果贴片头具备压力控制功能则圈选。CP55的5号

与6号贴片头具有压力控制功能。

8-16

lvswG}]

has Camera

设备的贴片头上安装了fly camera时圈选该复选框。

如果其它贴片头主轴和其它贴片头主轴共享照相机，

则仅在作为基准的贴片头主轴的选项卡画面圈选该

复选框，在其它贴片头主轴的选项卡画面上则不圈

选。

Camera

share with

如果其它贴片头主轴和该贴片头主轴共享照相机，则

在组合框上选择该贴片头主轴。

has R-Axis

该贴片头上备有R轴电机时圈选该复选框。

如果和其它贴片头主轴共享R轴电机，则仅在作为基

准的贴片头主轴的选项卡画面圈选该复选框在其它

贴片头主轴的选项卡画面上则不圈选。

R-Axis share

with

如果其它贴片头主轴和该贴片头主轴共享R轴电机，

则在组合框上选择该贴片头主轴。

has Z-Axis

该贴片头上备有Z轴电机时圈选该复选框

如果和其它贴片头主轴共享Z轴电机，则仅在作为基

准的贴片头主轴的选项卡画面圈选该复选框，在其它

贴片头主轴的选项卡画面上则不圈选。

Z-Axis share

with

如果其它贴片头主轴和该贴片头主轴共享Z轴电机，

则在组合框上选择该贴片头主轴。

has Selector-

Axis

该贴片头上备有筛选电机(select motor)时圈选该复

选框。

如果和其它贴片头主轴共享筛选电机，则仅在作为基

准的贴片头主轴的选项卡画面圈选该复选框，在其它

贴片头主轴的选项卡画面上则不圈选。

Selector -

Axis share

with

如果其它贴片头主轴和该贴片头主轴共享筛选电机，

则在组合框上选择该贴片头主轴。

LSO

LSO(Line Scan Optics)的形态及位置。

仅在Aligner type设定为LSO时激活。

移动型时选择Moving、固定型时选择 Fixed，然后选

择Postion后输入LSO的坐标值。

8-17

Line Modeler

8.4.7. Machine Details – System

在“设备设置”对话框单击System选项卡，将出现下列栏目。

各栏的说明如下。

Speed Level

对设备的速度参数进行设置。单击该键，将弹出 Speed Level对话框。

本栏目的数值不能随便修改。

Z axis与R axis具有 <Copy to All Head>键。

Step Size

如果是Z轴与 R轴则会有<Copy to All Head>键。

显示出各轴的Step的最小尺寸。

Copy to All

Head

可以把当前的设置内容适用于所有的贴片头上。
