8-17 Line Modeler 8.4.7. Machine Details – System 在 “ 设备设置 ” 对话框单击 System 选项卡， 将出现下列栏目。 各栏的说明如下。 Speed Level 对设备的速度参数进行设置。 单击该键， 将弹出 S peed Level 对话框。 本栏目的数值不能随便修改。 Z axis 与 R axis 具有 <Copy to All Head> 键。 Step Siz…

100%1 / 684
8-16
lvswG}]
lvswG}]
has Camera
设备的贴片头上安装了fly camera时圈选该复选框。
如果其它贴片头主轴和其它贴片头主轴共享照相机，
则仅在作为基准的贴片头主轴的选项卡画面圈选该
复选框，在其它贴片头主轴的选项卡画面上则不圈
选。
Camera
share with
如果其它贴片头主轴和该贴片头主轴共享照相机，则
在组合框上选择该贴片头主轴。
has R-Axis
该贴片头上备有R轴电机时圈选该复选框。
如果和其它贴片头主轴共享R轴电机，则仅在作为基
准的贴片头主轴的选项卡画面圈选该复选框 在其它
贴片头主轴的选项卡画面上则不圈选。
R-Axis share
with
如果其它贴片头主轴和该贴片头主轴共享R轴电机，
则在组合框上选择该贴片头主轴。
has Z-Axis
该贴片头上备有Z轴电机时圈选该复选框
如果和其它贴片头主轴共享Z轴电机，则仅在作为基
准的贴片头主轴的选项卡画面圈选该复选框，在其它
贴片头主轴的选项卡画面上则不圈选。
Z-Axis share
with
如果其它贴片头主轴和该贴片头主轴共享Z轴电机，
则在组合框上选择该贴片头主轴。
has Selector-
Axis
该贴片头上备有筛选电机(select motor)时圈选该复
选框。
如果和其它贴片头主轴共享筛选电机，则仅在作为基
准的贴片头主轴的选项卡画面圈选该复选框，在其它
贴片头主轴的选项卡画面上则不圈选。
Selector -
Axis share
with
如果其它贴片头主轴和该贴片头主轴共享筛选电机，
则在组合框上选择该贴片头主轴。
LSO
LSO(Line Scan Optics)的形态及位置。
仅在Aligner type设定为LSO时激活。
移动型时选择Moving、固定型时选择 Fixed，然后选
择Postion后输入LSO的坐标值。
8-17
Line Modeler
8.4.7. Machine Details – System

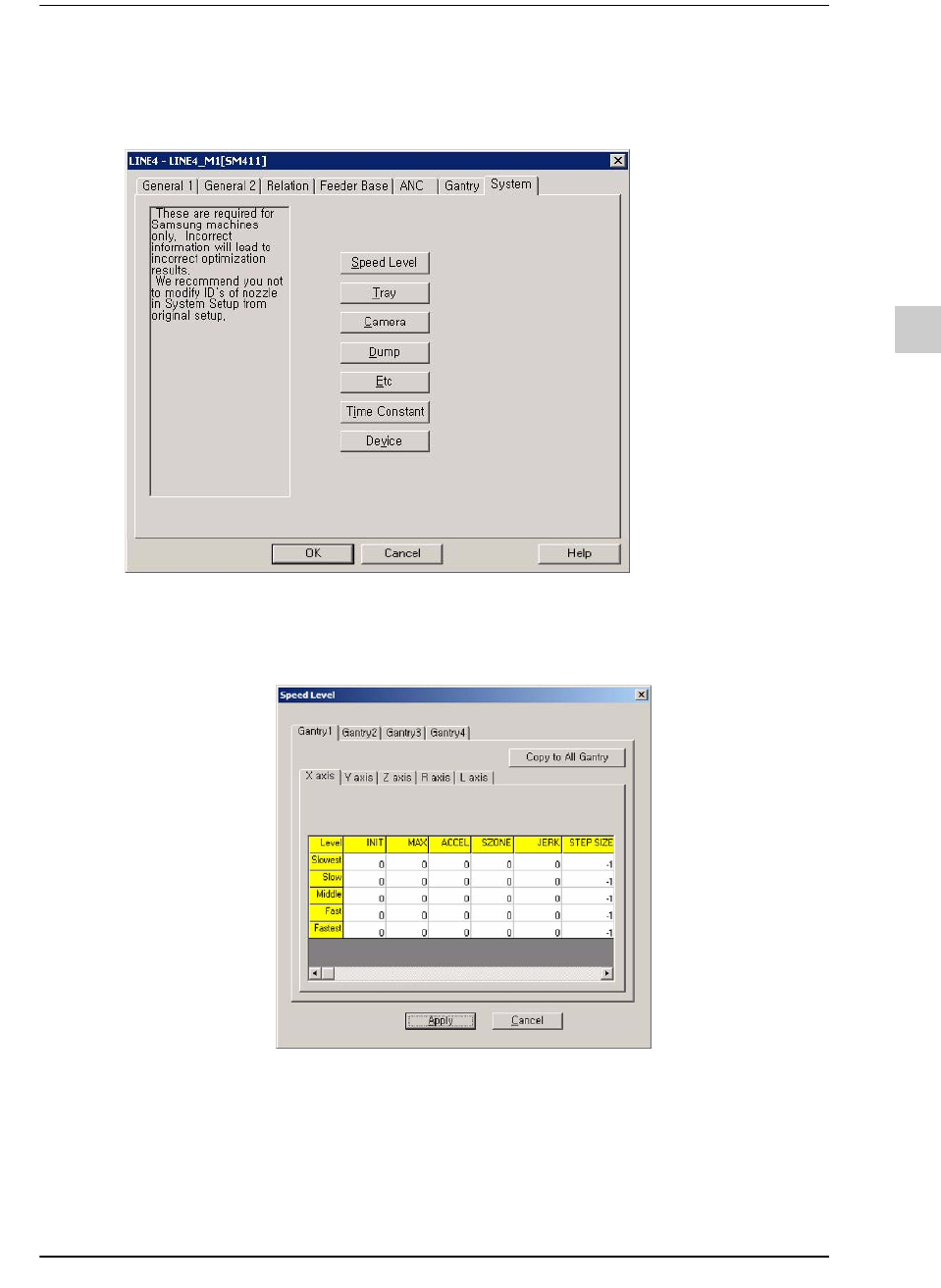

在“设备设置”对话框单击System选项卡，将出现下列栏目。
各栏的说明如下。
Speed Level
对设备的速度参数进行设置。单击该键，将弹出 Speed Level对话框。
本栏目的数值不能随便修改。
Z axis与R axis具有 <Copy to All Head>键。
Step Size
如果是Z轴与 R轴则会有<Copy to All Head>键。
显示出各轴的Step的最小尺寸。
Copy to All
Head
可以把当前的设置内容适用于所有的贴片头上。
8-18
lvswG}]
lvswG}]
Tray

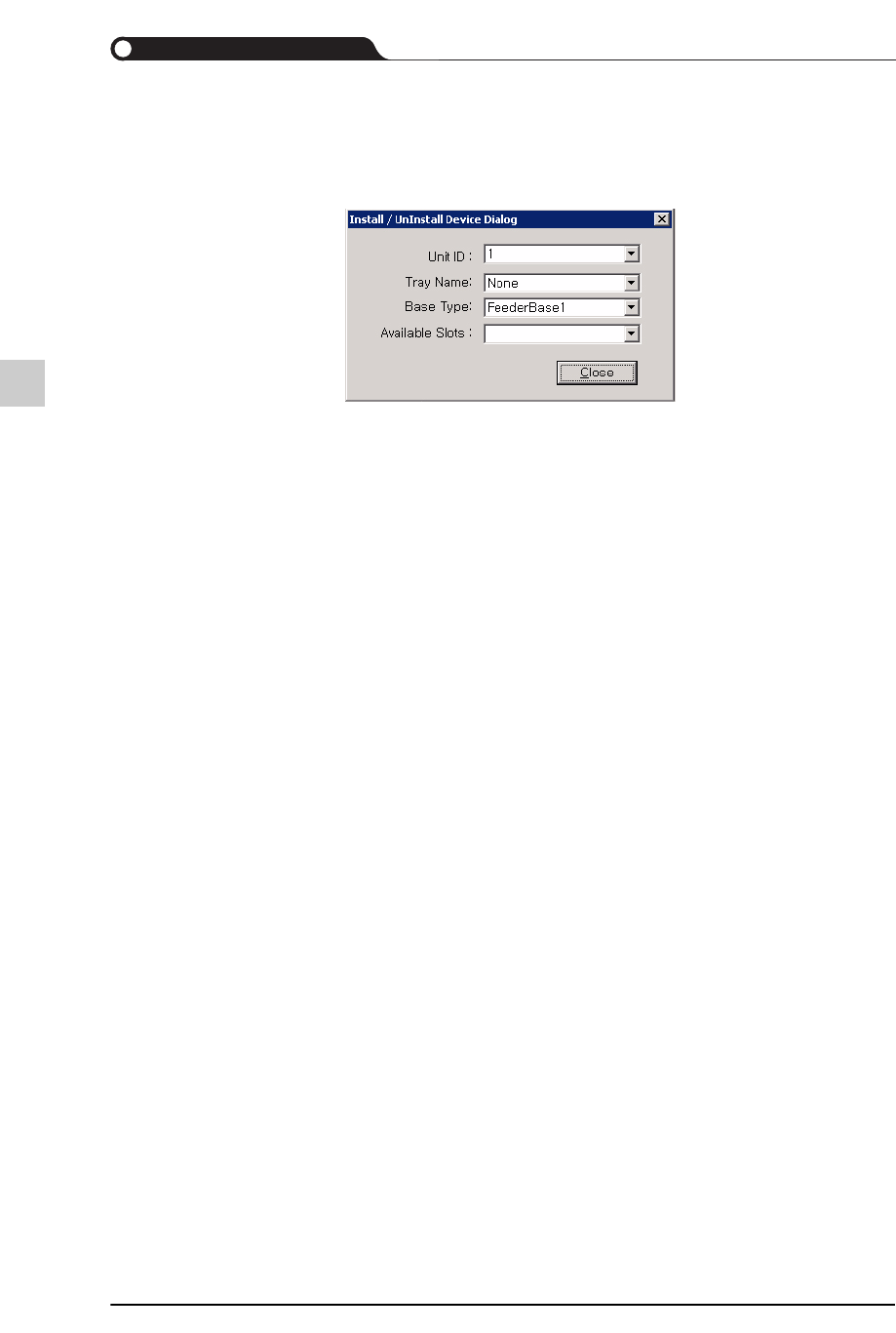

可以把喂料器设定给喂料器底座，也可以解除该设定。在 “设备设置”对
话框的System选项卡单击 <Tray>键，将弹出Install/ Uninstall Device
Dialog对话框。
Unit ID
指定给托盘式喂料器的周边装置ID。
Tray Name
托盘式喂料器的名称。单击 Tray Name列表框，将显
示该设备可以使用的托盘式喂料器的清单，可以在该
清单选择托盘式喂料器。如果需要解除托盘式喂料器
的设定内容，选择 None即可。
Base Type
安装在托盘式喂料器上的喂料器底座。如果是正面喂
料器底座则选择FeederBase1，如果是背面喂料器底
座则选择FeederBase2。
Available
Slots
在喂料器底座准备安装喂料器的插槽编号。
