8.7.2. 摄像机的设定
设定摄像机(Camera)的 FOV、尺寸及所使用的单位等。
Setup
Machine

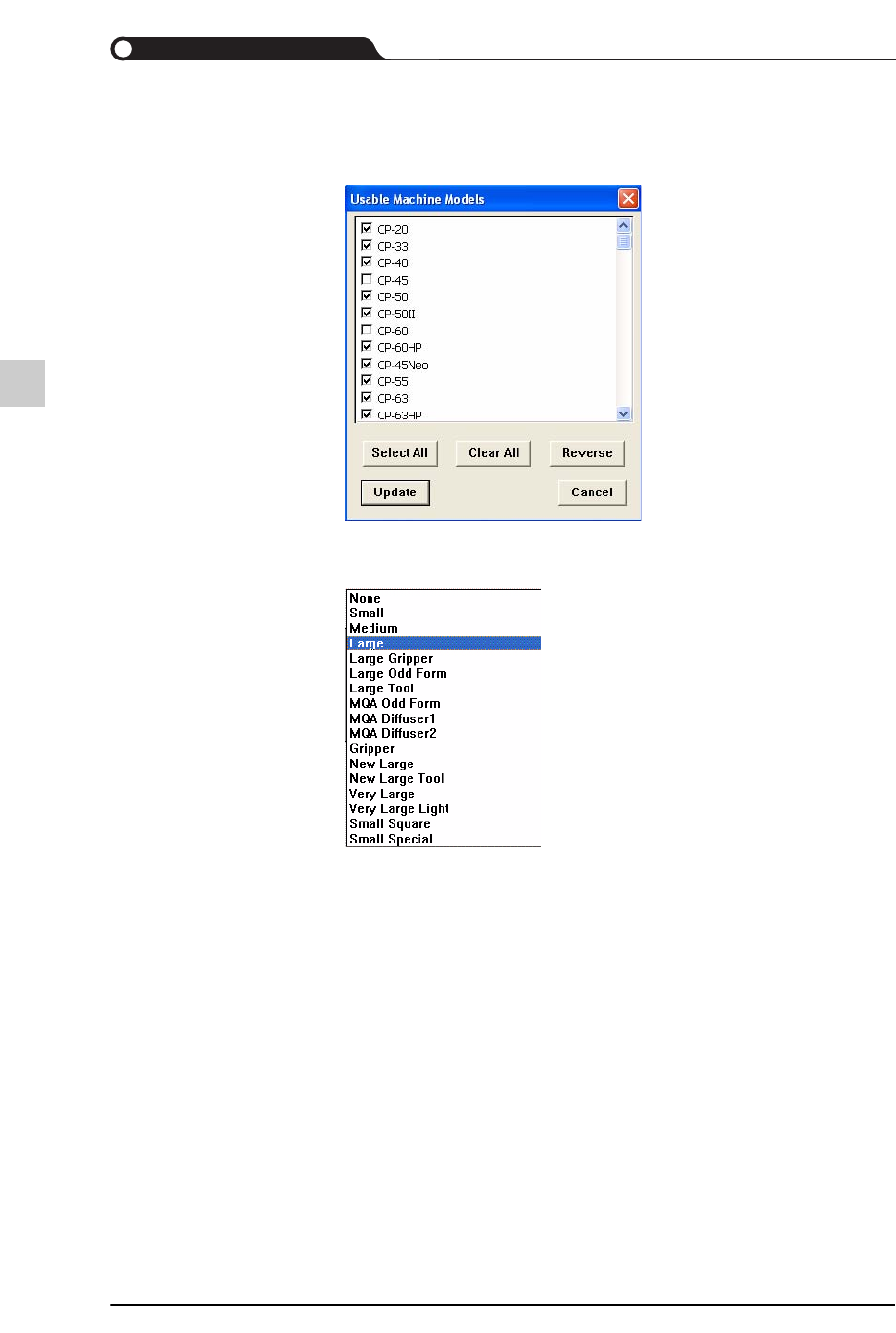

设定使用该ANC的设备。单击<Usable Machine>键，将弹出Usable
Machine Models对话框。
Hole Type
孔形式目录。该目录将和选择相应孔后单击鼠标右键时出现的目录相
同。
8-39
Line Modeler

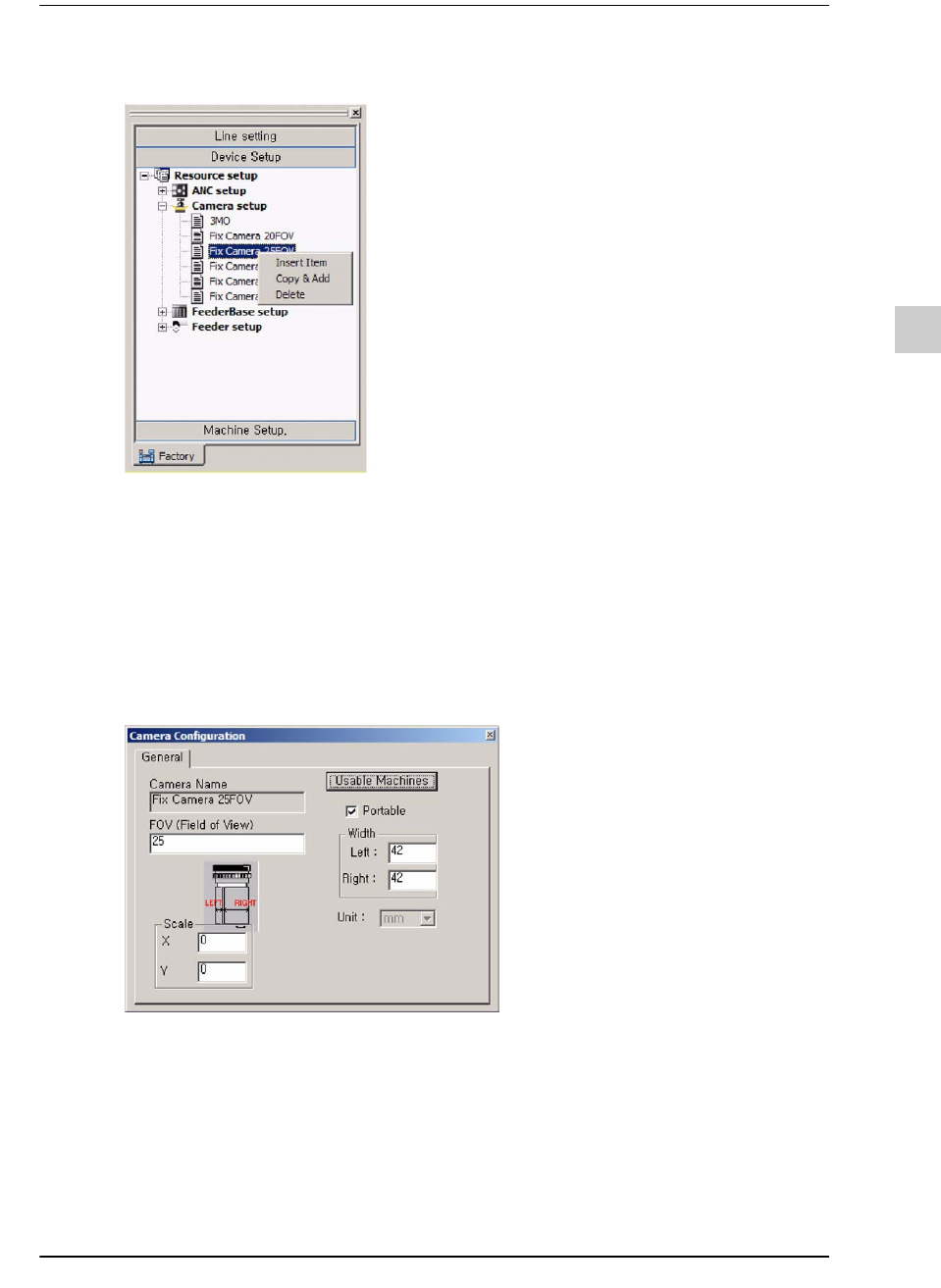

在Camera Setup选择装置后单击鼠标右键，将弹出下列 3种菜单。
使用者双击摄像机形式中的一个，即可查看摄像机的配置内容。该对话框包含摄像
机名、FOV及 Usable Machine等。
下面是Fix camera 35 FOV的举例。
Insert Item
添加新摄像机。
Copy & Add
新摄像机的添加虽然与“Insert Item”相同，但只是复制了选定摄像机的
数据并修改一部分后再添加。
Delete Item
从目录中删除选定的摄像机。
<Usable
machines>
设定使用该摄像机(Camera)的设备。
Camera
Name
显示摄像机(Camera)名。将直接使用先前阶段输入的值，不能修改该
值。
Potable
移动型摄像机(Camera)时圈选。
8-40
lvswG}]
lvswG}]
8.7.3. FeederBase设置
可以设定喂料器底座形式、 Lane数量及Lane间隔等。

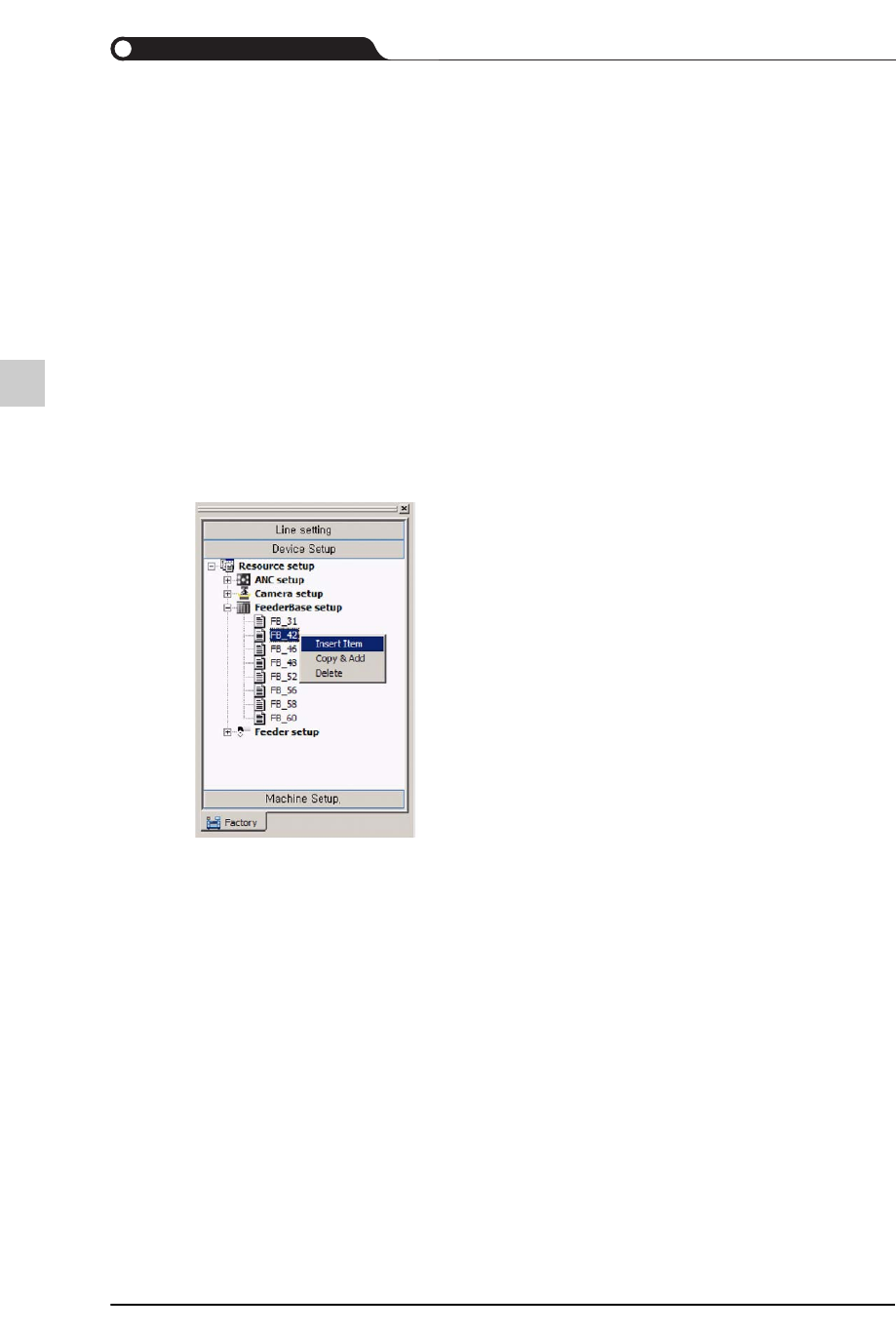

在FeederBase Setup选择装置后单击鼠标右键，将出现下列3种菜单。
使用者双击喂料器底座形式中的中的一个，即可查看喂料器底座的配置。该对话框
包含喂料器底座形式、喂料器Lane数量、喂料器 Lane之间的间隔、单位及Usable
Machine。
FOV
(Field of
View)
设定摄像机能够获取的物体面宽度。输入 1-100之间的数字，输入值越
大，物像越大。
Width
设定Left、Right左右宽度。安装在FeederBase上时，可以决定根据
FeederBase的Lane节距与Lane方向而无法使用的FeederBase插槽。
Unit
表示单位。基本单位是㎜，不能更改。
Scale X,
Scale Y
输入照相机的Scale值。它是照相机的一个像素所代表的实际大小。详
细内容请参阅MMI的相应事项。
Insert Item
添加新的喂料器底座，
Copy & Add
新喂料器底座的添加虽然与“Insert Item”相同，但只是复制了选定喂料
器底座的数据并修改一部分后再添加。
Delete Item
从目录中删除选定的喂料器底座。
