EasyOLP_V6.1中文说明书 - 第153页
8-45 Line Modeler 8.8. Machine Setup 可以在登记新设备或更改设备设置时 使用。 安装了新版本的 EasyOLP 时， 通常会登 记该版本所支持的本公司一切设备 ， 但客户使用现有 EasyOLP 而没有升级时， 可以 临时使用它。 在这里设定的数据将在 “ 作业线配置 ” 中构筑作业线时予以反映。 设定设备种类时， 将自动读入这里输入的设备种类及该 设备数据后使用。 因为构筑作业线时所使用的设备数据 …
8-44
lvswG}]
lvswG}]
8.7.4.3. Tray Feeder
设定托盘式喂料器的相关选项。
Stick Type
设定管(Stick)的形式
Single Type
表示供应元件的管(Stick)数为1。
Single Stick : Single Stick时圈选该项目。
Multi Stick : Multi Stick时圈选该项目。
Width Left, Right
设定元件吸附位置到喂料器(Feeder)的左右长度
Unit
表示单位。基本单位是㎜，不能更改。
Feed Time
管式喂料器(Stick Feeder)的元件供应时间(单位：ms)。
Stick Type设定为“Multi Type”时，输入元件供应速度中的最低速度值。
<Usable
machines>
设定使用该 托盘式喂料器的设备。
Feeder Name
显示托盘式喂料器的名称。
将直接使用先前阶段输入的值，不能修改该值。
Tray Type
设定托盘(Tray)形式。
Single Tray
托板(Palette)数量为1。
Multi Tray
托板(Palette)数量为2个以上。
Shuttle Tray
托板(Palette)数量为2个以上。
Number of
Palette
设定托板(Palette)数量。
Number of
Tray
设定托盘(Tray)数量。
Width Left, Right
托盘的左右长度
8-45
Line Modeler
8.8. Machine Setup
可以在登记新设备或更改设备设置时使用。安装了新版本的EasyOLP时，通常会登
记该版本所支持的本公司一切设备，但客户使用现有EasyOLP而没有升级时，可以
临时使用它。
在这里设定的数据将在“作业线配置”中构筑作业线时予以反映。设定设备种类时，
将自动读入这里输入的设备种类及该设备数据后使用。
因为构筑作业线时所使用的设备数据是该设备的复制本，即使在这里更改了设备设
置，也不会适用于已构筑完毕的作业线的设备，只会适用于更改完毕后添加的设
备。
为了更改构筑作业线时所使用的设备的设置，需要在“作业线配置”中选择该作业
线的设备后直接更改设置内容。
Unit
表示单位。基本单位是㎜，不能更改。
8-46
lvswG}]
lvswG}]

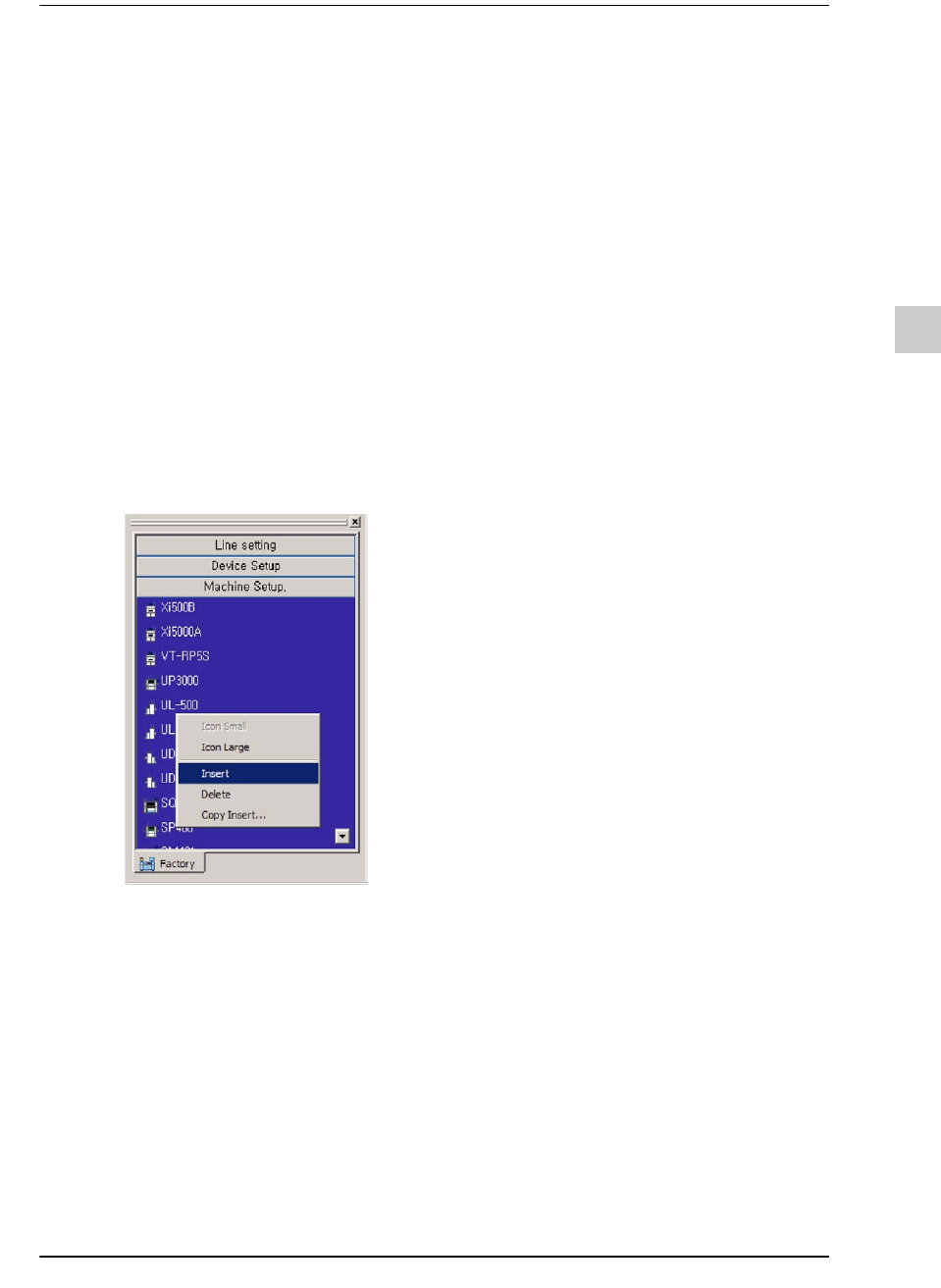

在Machine Setup选择设备后单击鼠标右键，将出现下列菜单。
进入下一个阶段时，如果在先前阶段选择了“Insert”菜单，设置栏的数据将全部为
“0”；如果选择了“Copy Insert...”菜单，基本上会显示选定设备的数据。

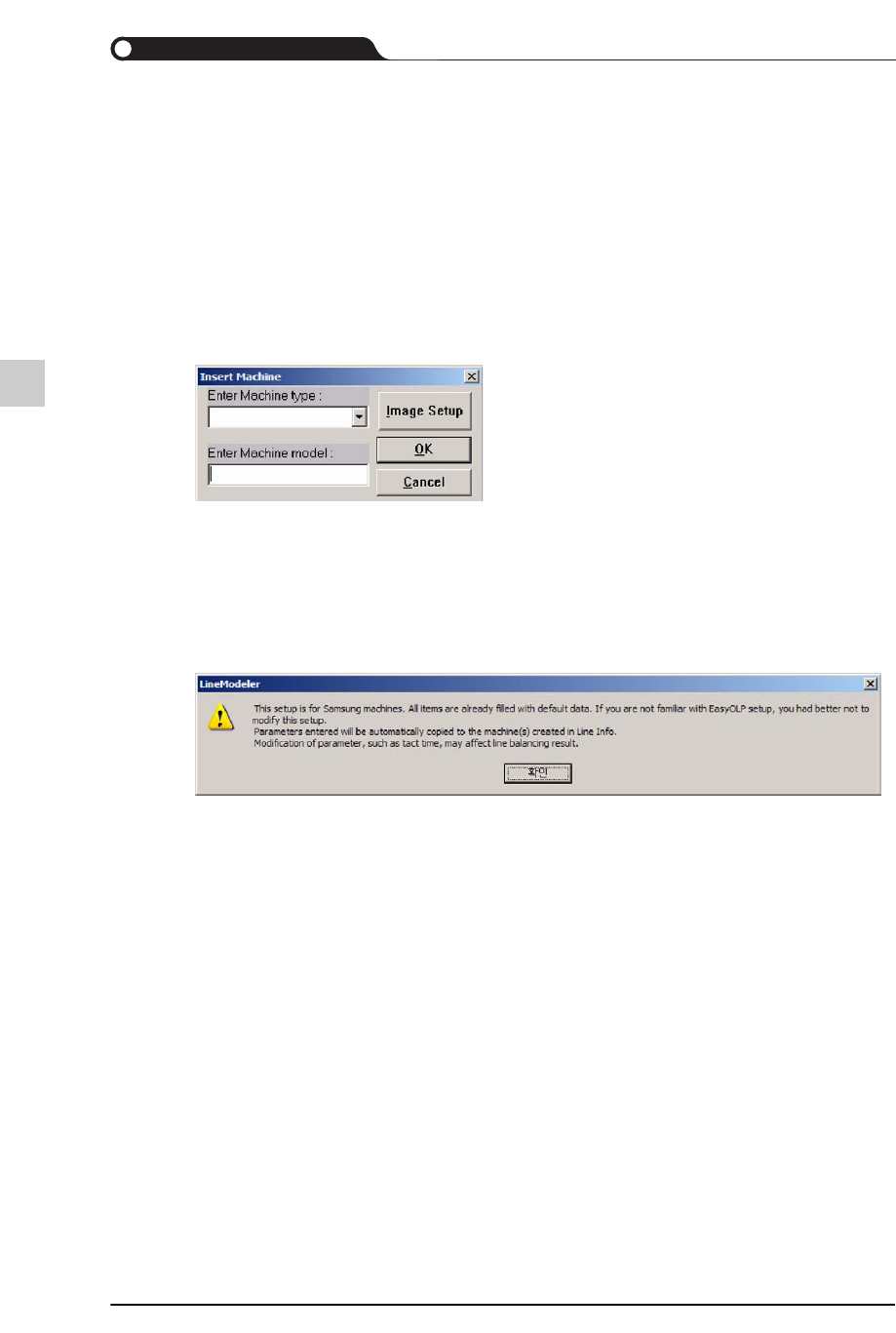

在Machine Type选择 “Chip Mounter”输入符合该设备的名称后单击<OK>。
在显示出数据设置画面之前，将弹出提示窗口告知使用者设定错误时会出现的问
题。单击 < OK>键后进入下一个阶段。
“这里的设置内容适用于本公司的设备。所有的数据都被设定为初始值。如果不熟
悉EasyOLP，请不要更改设定值。”
设定值不能适用于Line Settings先前创建的设备而只能作为新创建的设备的基本值
但Tact Time数据则可以适用于LineInfo先前已经创建的设备。因为Tact Time数据会
对作业线均衡化结果造成重大影响，不熟悉EasyOLP的使用者务必不要更改设定
值。
在Machine Type选择了“Chip Mounter”之外的其它设备形式(Loader、Dispenser、
Screen Printer、Reflower、AOI及Unloader)后，为设备输入适当的名称后单击<OK>
键。
Icon small
可以放大设备图标的尺寸。
Icon Large
可以缩小设备图标的尺寸。
Insert
添加新的设备型号。
Delete
从目录中删除选定设备。
Copy Insert…
新设备的添加虽然与“Insert Item”相同，但只是复制了选定设备型号的
数据并修改一部分后再添加。
