8-47
Line Modeler
进行设备设置作业的Common Property Page对话框如下。
8.9. Sync
可以使作业线 EasyOLP与全局 EasyOLP之间的作业线信息、机器及设备模板保持
同一值。
使用者在作业线EasyOLP对Line Modeler进行同步化时，全局 EasyOLP的Line
Modeler将反映作业线EasyOLP的信息。
同样道理，使用者在全局EasyOLP对Line Modeler进行同步化时，作业线 EasyOLP
的Line Modeler将反映全局 EasyOLP的信息。
上述方式仅限于作业线/全局 EasyOLP互相连接的情形。
注意 在Line EasyOLP侧的Line Modeler单击 Sync键时，先前设定的
信息将全部消失，然后更新成储存在Global EasyOLP侧的Line
Modeler的信息。
与此相反，在Global EasyOLP侧的Line Modeler单击Sync键
时，先前设定的该作业线的信息将全部消失，然后更新成储存在
Line EasyOLP侧的 Line Modeler的信息。
Change
Machine
该键在添加设备后需要更改该设备的图像时使用。还可以改变现有作业
线上的添加设备的图像。
Machine Type
Machine Type是 Loader、Dispenser、Screen Printer、Reflower、AOI
及Unloader之一。
Model Code
指定给设备的固有识别码。
Model Name
设备名称表示Machine Type的特定型号的相关信息。
Comm Type
Communication type可以查看设备是否正在进行通信。
(例：如 果 Comm Type是2，表示为了连接 SLM而使用设备。)
8-48
lvswG}]
lvswG}]
8.10. 设备数据(Machine Info)
可以在登记新设备或更改设备设置时使用。
安装了新版本的EasyOLP时，通常会登记该版本所支持的本公司一切设备，但客户
使用现有EasyOLP而没有升级时，可以临时使用它。
在这里设定的数据将在构筑作业线时予以反映。设定设备种类时，将自动读入这里
输入的设备种类及该设备数据后使用。
因为构筑作业线时所使用的设备数据是该设备的复制本，即使在这里更改了设备设
置，也不会适用于已构筑完毕的作业线的设备，只会适用于更改完毕后添加的设
备。
为了更改构筑作业线时所使用的设备的设置，需要在“12.1 作业线配置”中选择该作
业线的设备后直接更改设置内容。
设备数据的设置步骤如下。
添加设备时，疏漏任何一个过程都会让设备无效，因此不能擅自疏漏任何过程后进
入下一个阶段。需要在每一个过程单击<下一个(N)>键以按部就班地进行。
在“Machine Info”对话框选择设备后单击鼠标右键，然后在弹出的菜单中选择相应
的选项。
作业环境的构筑
Insert
添加新设备。
8-49
Line Modeler

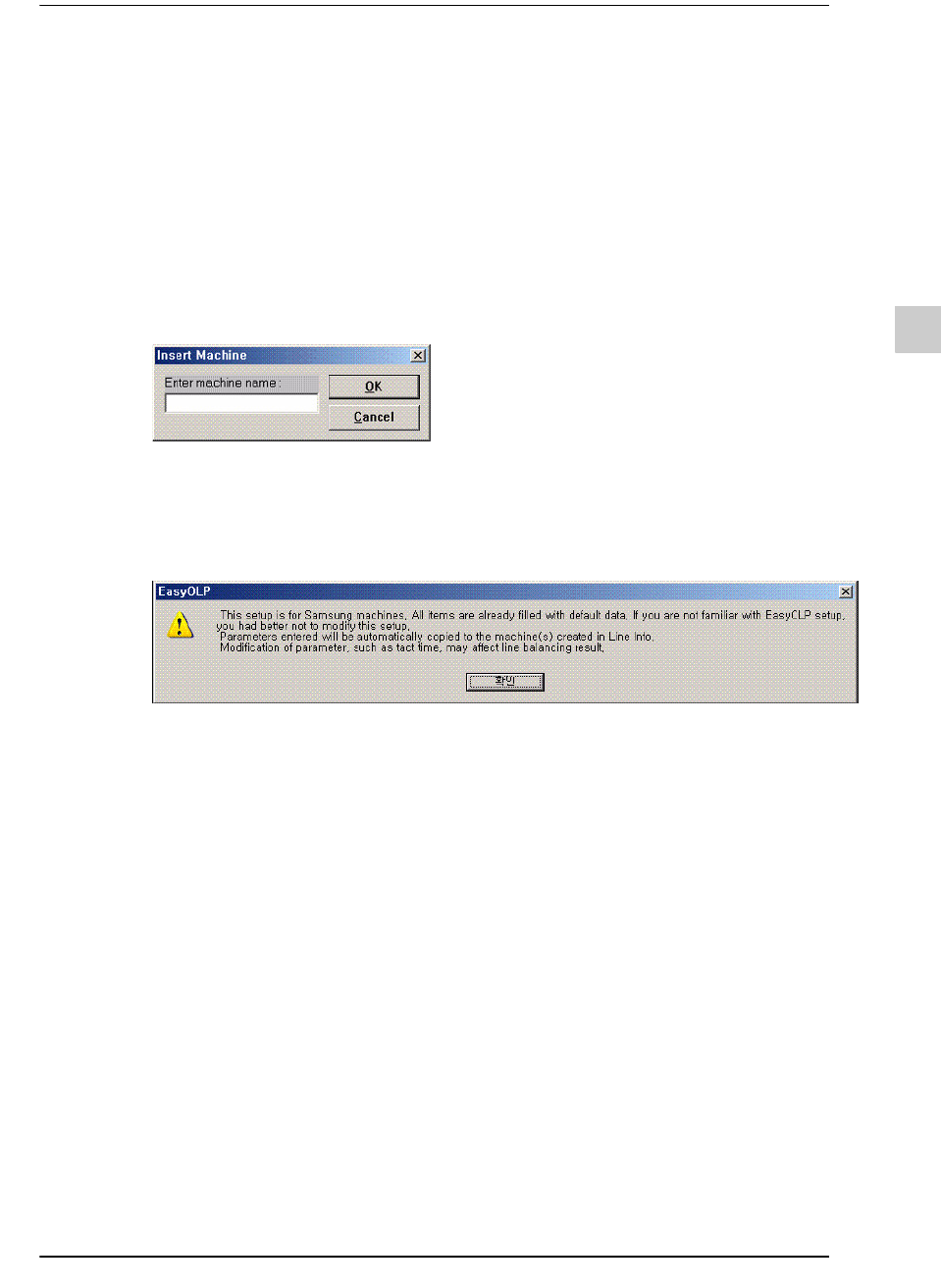

选择Insert菜单时，将弹出Insert Machine对话框。
输入Machine Name后单击 <OK>键，进入下一个阶段。这里输入的Machine
Name将成为构筑作业线时设定的Machine Type。
进入下一个阶段时，如果在先前阶段选择了“Insert”菜单，设置栏的数据将全部
为“0”；如果选择了“Copy Insert...”菜单，基本上会显示选定设备的数据。
在显示出数据设置画面之前，将弹出提示窗口告知使用者设定错误时会出现的
问题。单击 < 确定>键后进入下一个阶段。
“这里的设置内容适用于本公司的设备。所有的数据都被设定为初始值。如果不
熟悉EasyOLP，请不要更改设定值。”
设定值不能适用于Line Info先前创建的设备而只能作为新创建的设备的基本
值。
但Tact Time数据则可以适用于LineInfo先前已经创建的设备。因为Tact Time数
据会对作业线均衡化结果造成重大影响，不熟悉 EasyOLP的使用者务必不要更
改设定值。
“设备设置”对话框的选项分别属于General1、General 2、Relation、Feeder Base、
ANC、Gantry、Priority及System选项卡。
详细说明请参阅 [8.4. 作业线设置,第 8-5页 ]
8.11. 资源设置(Resource Info)
资源指的是设备上共同使用的喂料器、喂料器底座、摄像机及ANC等。 喂料器
及喂料器底座等装置具有各种形式，需要登记所使用的一切形式的装置。
Delete
从目录中删除选定设备。
在这里删除设备时，将不能在作业线上添加该设备。如果不熟悉
EasyOLP，请不要删除。
Copy Insert...
新设备的添加虽然与“Insert”相同，但只是复制了选定设备的数据并修
改一部分后再添加。
不加以修改而直接添加时，将添加其特性和选定设备相同的设备。
