9-4

lvswG}]

 Help

 About…

 Call FileManager

 Call UPE

 Opti. Setup – View

具有“Programmer”以上权限的其他用户可以执行EasyOLP的一切功能。

9.3. File

该菜单可以创建并管理工作台、项目及PCB文件。

File菜单包括下列子菜单：

 Import CAD

 Confirm CAD

 New Workspace

 Open Workspace

 Save Workspace

 Close Workspace

 Save PDW

 Save PDW As...

 Export SSA File

 BOM Import

 PosCheck

 Print Preview

 Print Setup

 Recent File

 Recent Workspaces

 Exit

9.3.1. Import CAD

把贴装点文件载入EasyOLP。

在File菜单选择 “Import CAD”，将出现下列子菜单。

9-5

EasyOLP

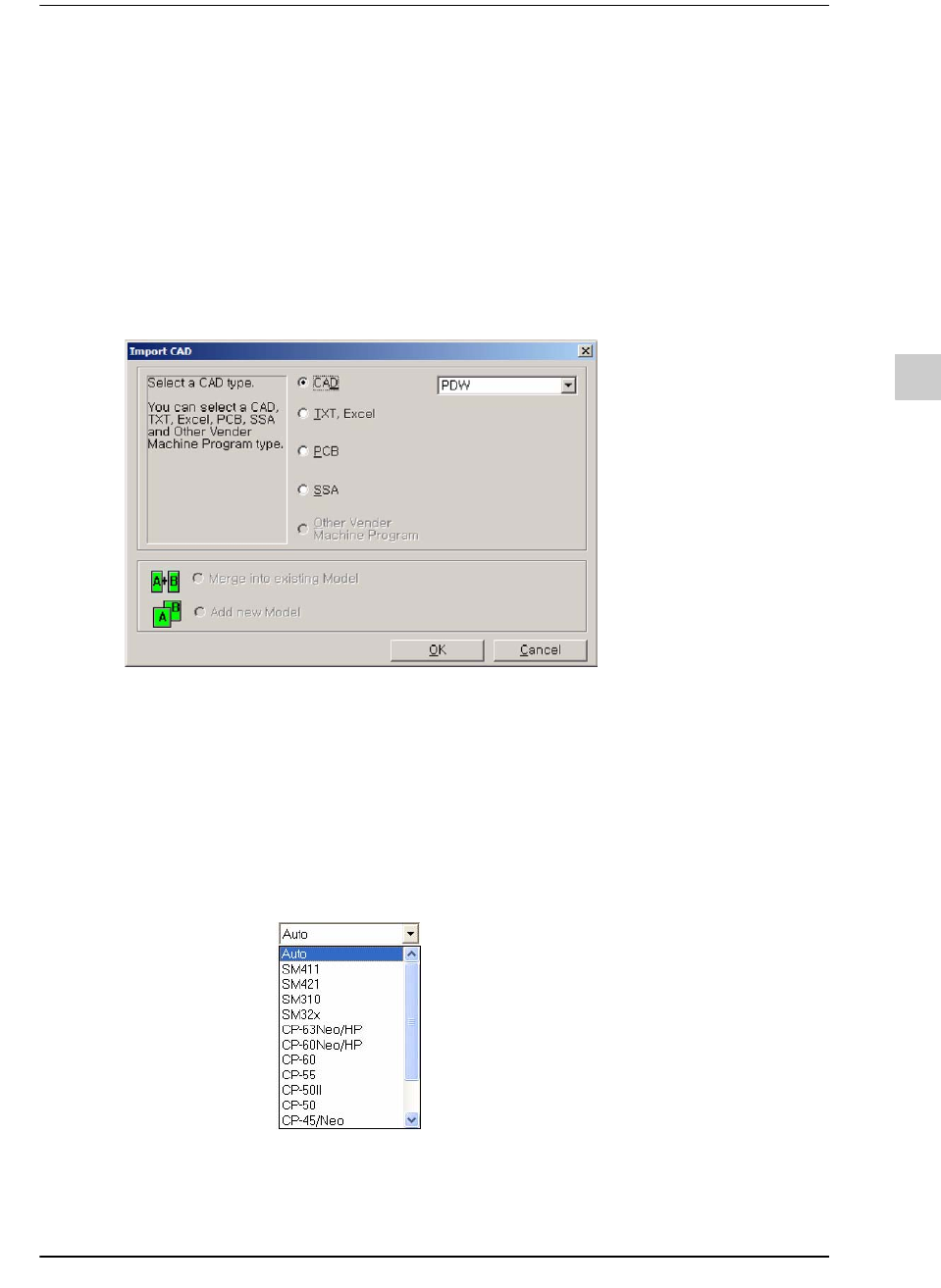

选择New菜单后，将弹出下列画面(单击Guidance View的<Import CAD>键也可以

)。

New

读入新贴装点文件。

Merge CAD

把其它贴装点文件合并到当前已打开的贴装点文件。将在 Txt文件或

PCB文件等文件已经被打开的情形下打开新文件时激活。CAD文件无

法进行合并，因此不会激活该菜单。

在Txt, PCB, CAD文件等各种类型的文件被打开时，该菜单将根据目前

的选定文件而处于激活或非激活状态[选择 CAD文件时将处于非激活状

态]。

CAD

指定CAD文件类型。

PDW类型文件之外的其余清单将在登记了CAD文件接口许可码时出

现。

可以在Help菜单选择 “About EasyOLP”后出现的对话框中登记并执行

CAD文件接口许可码。

TXT, Excel

以ASCII码储存的一般文本文件(*.txt)及 EXCEL文件(*.xls)。

PCB

指定PCB文件。

指定该选项时，可以选择相应设备。

SSA

可以指定本公司设备专用文本文件。

9-6

lvswG}]

9.3.1.1. CAD文件的读入 (Import)

STEP1. 选择CAD选项时，可以设定CAD文件的类型。设定了需要Import的CAD文

件类型后单击<OK>键。

STEP2. 指定CAD文件后单击<打开(O)>键。

Other Vender

Machine

可以指定其它厂商设备所使用的文件。登记 CAD接口许可码后成为激

活状态。

可以在Help菜单选择 “About EasyOLP”后出现的对话框中登记并执行

CAD文件接口许可码。

Merge into

existing

Model

如果选择了该选项，则在合并 PCB、TXT/Exl、SSA文件时将在已打开

的文件的装贴点清单上加上被合并文件的装贴点清单。

Add New

Model

如果选择了该选项，则在合并 PCB、TXT/Exl或SSA文件时将在已打开

的文件的装贴点清单上加上被合并文件的装贴点清单，但该文件不是已

设定的PCB型号而是其它的PCB型号。可以在为了进行混流生产而需

要把互不相同的两个型号制成单一PCB文件并进行作业时使用。
