EasyOLP
9.3.2. Merge CAD
在当前打开的装贴点文件上合并其它装贴点文件。在已经打开了Txt文件或PCB文
件等文件的情形下打开新文件时将进入激活状态。由于CAD文件无法进行合并，因
此该菜单不会被激活。
如果已经打开了Txt、PCB、CAD文件等各种格式的文件，该菜单会随着当前选定的
文件而处于激活状态或非激活状态。选择了CAD文件时，会处于非激活状态。

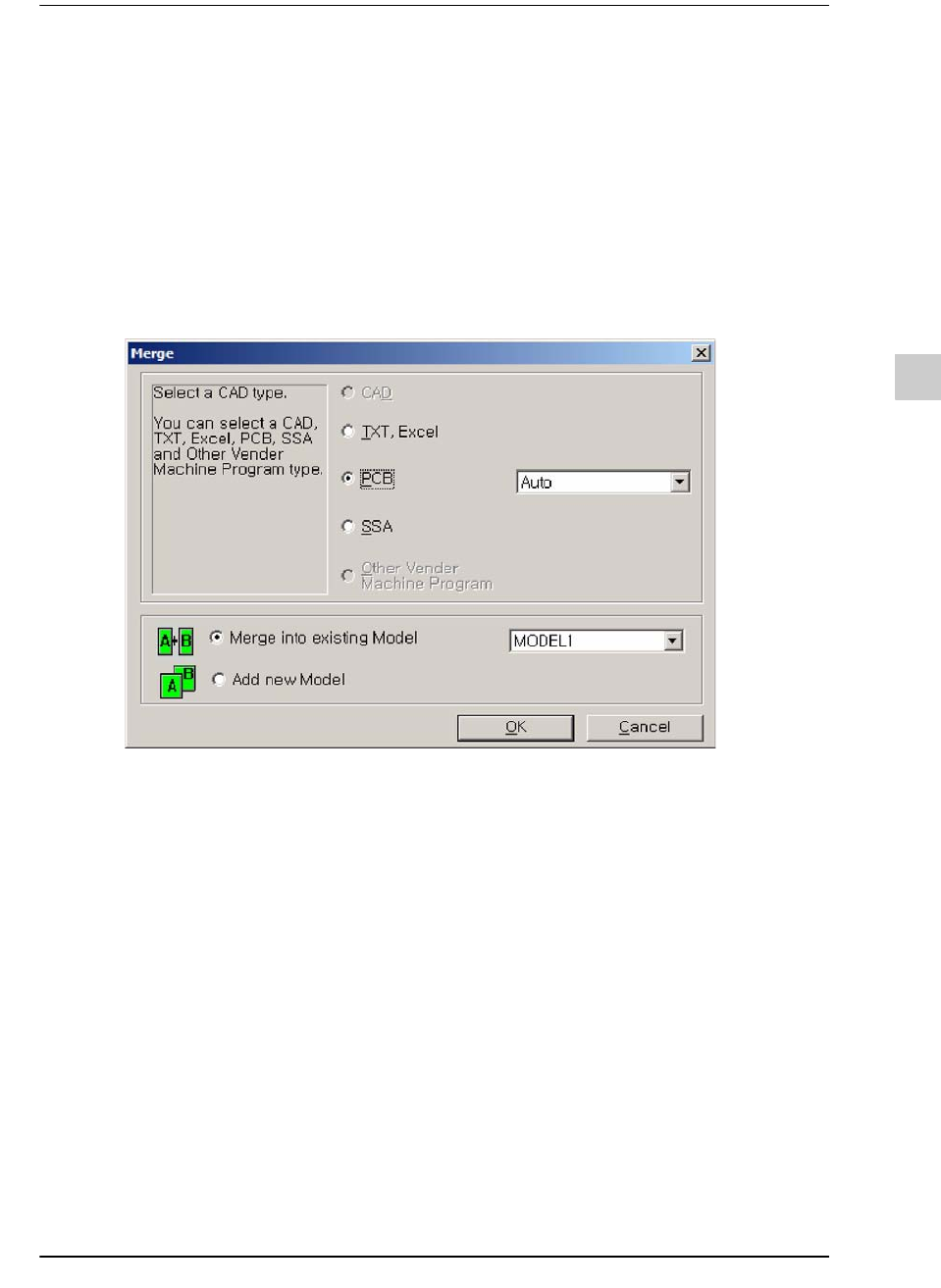

选择Merge CAD菜单时，就会出现下列画面。
(单击Guidance View的<Merge>键也会出现下列画面)
文件的合并仅限于TXT/Excel、PCB、SSA文件格式。
TXT, Excel 可以指定按照 AscII码储存的一般文本文件(*.txt)及EXCEL文件(*.xls)。
PCB
可以指定PCB文件。
指定该选项后可以选择相应的设备。
9-22
lvswG}]
lvswG}]
9.3.3. Confirm CAD
确定Import数据。读入 Txt、SSA或PCB文件时需要该功能，CAD文件则不需要该功
能。转换成 PDW文件后，可以在 Board View区查看实际布置情况。
在贴装点文件被打开的情形下选择File菜单的“Confirm CAD”。
为了转换成PDW文件，必须正确地设定电路板尺寸与Coordinate信息。如果在设定

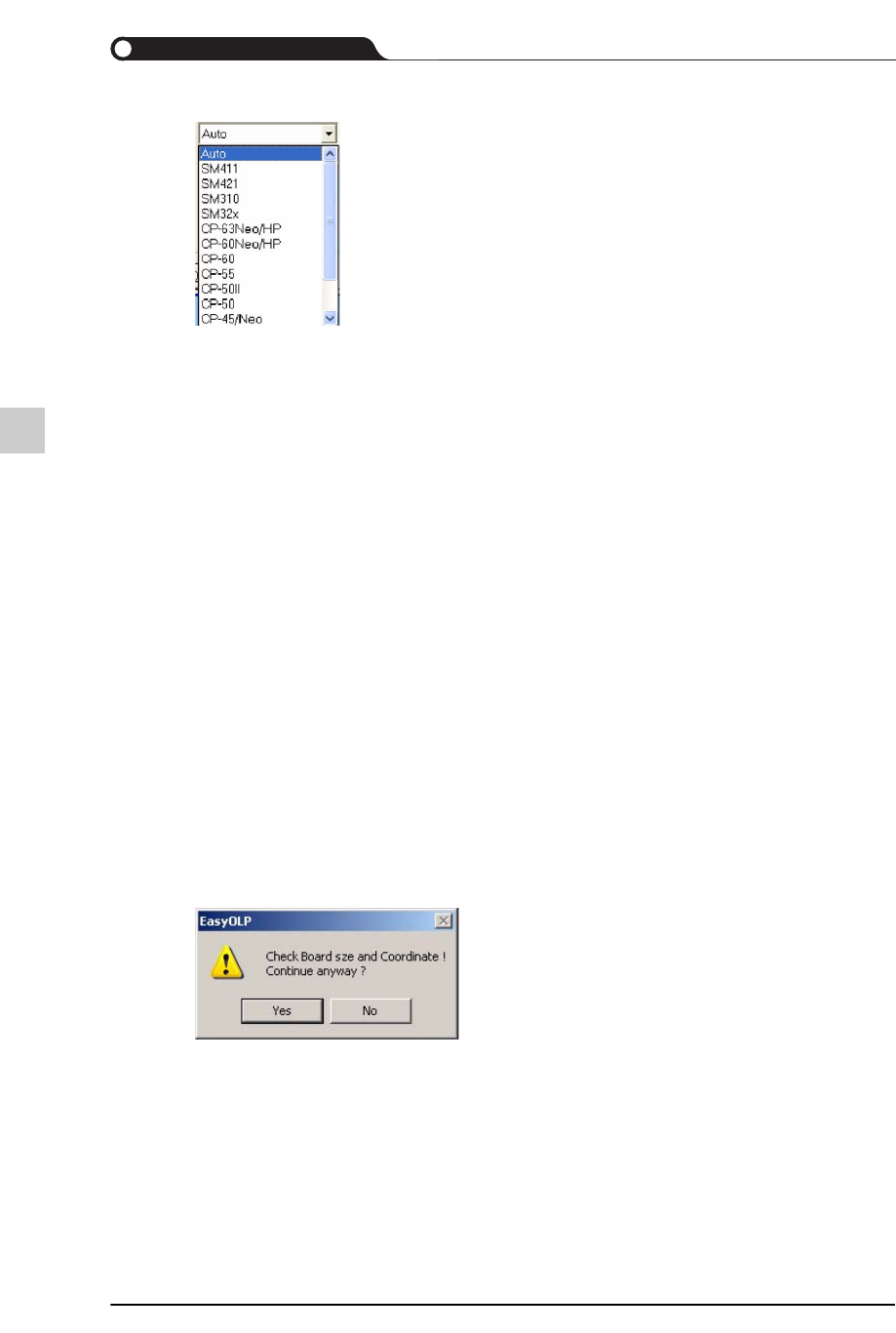

的信息不正确的情形下进行转换，将弹出下列对话框。
单击<Yes)>键进行转换时，将会在随后进行的优化过程中出现问题，因此必需单击
<No>键关闭对话框后正确地设定电路板尺寸及Coordinate，然后再转换。
转换完毕后，List View画面将自动切换到Board View画面。

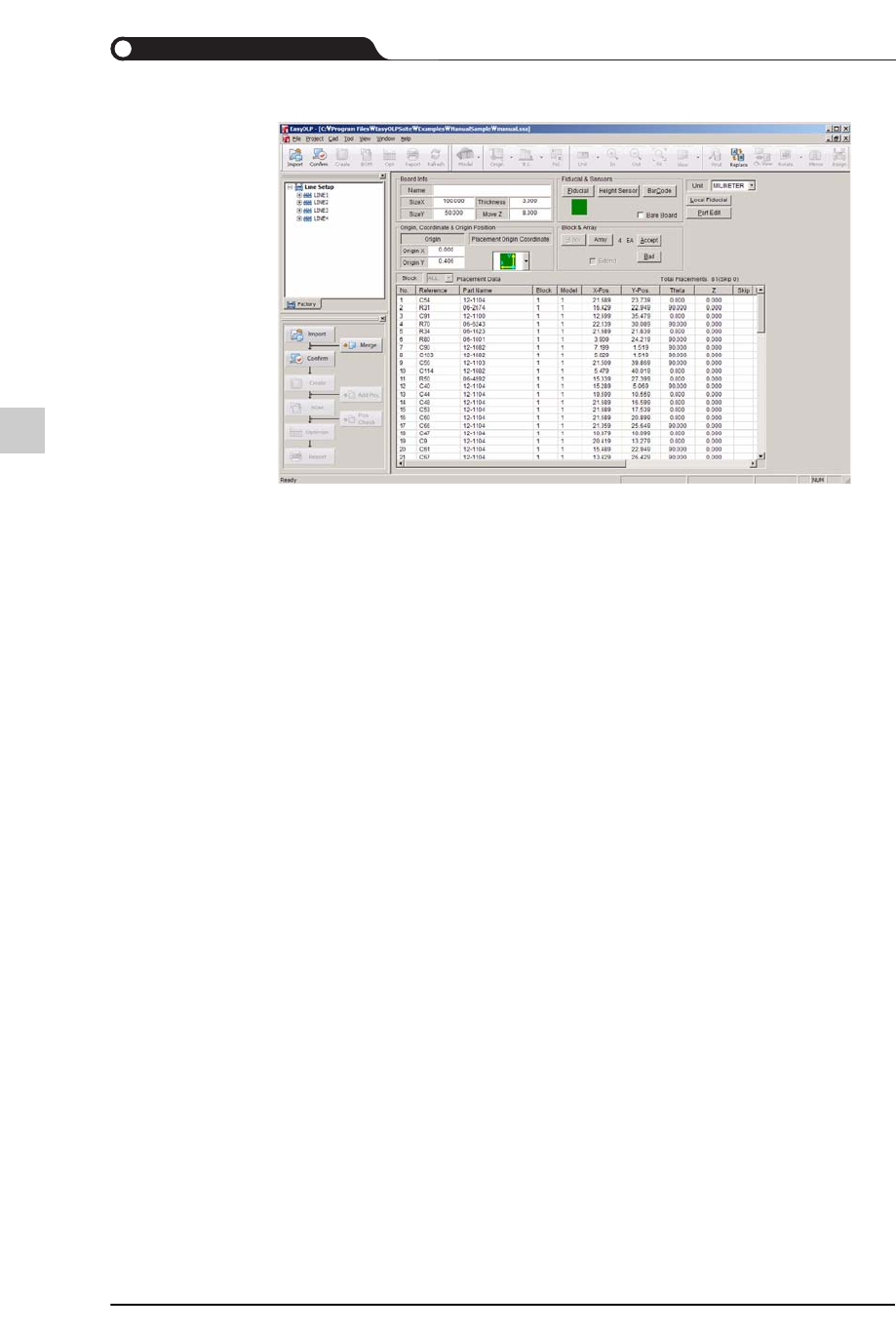

如果坐标系或PCB尺寸设定错误，List View区将如下图所示。此时需要重新读入贴
装点文件。
SSA
可以指定本公司的专用文本文件。
Other
Vender
Machine
可以指定其他厂商设备所使用的文件。登记了CAD界面授权码时将处于
激活状态。
可以在Help菜单选择“About EasyOLP”后出现的对话窗口上登记CAD文
件界面授权码。
Merge into
existing
Model
如果选择了该选项，则在合并PCB、TXT/Exl、SSA文件时将在已打开的
文件的装贴点清单上加上被合并文件的装贴点清单。
Add New
Model
圈选了该选项后合并PCB、TXT/Exl或SSA文件时，将在已打开的文件的
装贴点清单上加上被合并文件的装贴点清单，但该文件不是已设定的PCB
型号而是其它的PCB型号。可以在为了进行混流生产而需要把互不相同的
两个型号制成单一PCB文件并进行作业时使用。
