Placement Origin Offset是板子定位挡片到坐标原点的向量。Placement Origin Offset

的详细内容请参阅[9.5.8. Origin,第 9-50页]

但读入CAD文件或TXT格式的 PCB文件时，将没有Placement Origin Offset的信息。

因此以后执行优化器(Optimizer)时必须指定板子定位挡片的位置。即使读入了正在

其它设备进行作业的PCB文件，也必需重新指定板子定位挡片的位置。

在by Component、by Panel及 by Point选项种选择一个，在Board View区的鼠标指针

形状变成十字线与圆的重叠形状()。

各选项的说明如下。

Component

把特定元件的中心点设定为坐标原点。移动鼠标指针后单击特定元件，

就能使该元件的中心点变成坐标原点。

by Board

把PCB的一侧边设定为板子定位挡片。单击PCB的一侧边附近，就能

使该边成为板子定位挡片的位置。

by Point

把PCB的特定点设定为板子定位挡片。可以在板子定位挡片点上进行

特殊显示时使用，但目前几乎不使用。

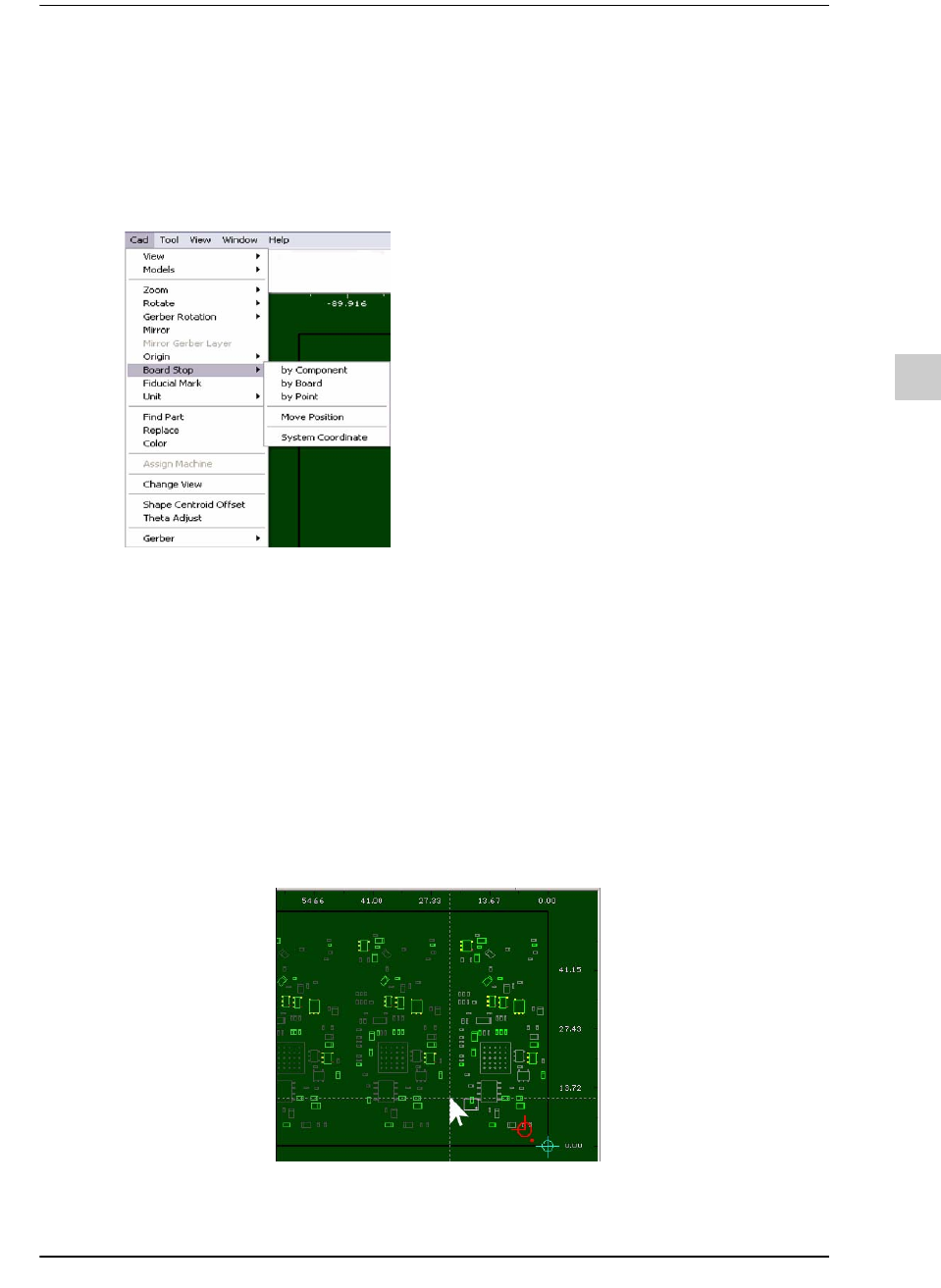

选择菜单后，将在屏幕上显示出以鼠标指针为基准的 X、Y轴线，以

Board Stop为基准点显示出X、Y坐标值，可以轻易地设定。

9-54

lvswG}]

需要导入文本格式的PCB文件时的板子定位挡片设定

STEP1. 在Board View设定贴装原点(Origin)。

STEP2. 选择Board Stop > By Point菜单，使板子定位挡片与贴装原点一致。

STEP3. 在实际PCB上测量贴装原点与板子定位挡片之间的X、Y坐标。

STEP4. 选择Board Stop > Move Postion菜单，输入所测定的X、Y坐标。

9.5.10. Fiducial Mark

STEP1. 设定PCB的基准标志。

选择CAD > Fiducial Mark菜单后圈选，将出现下列提示窗口。

Move

Position

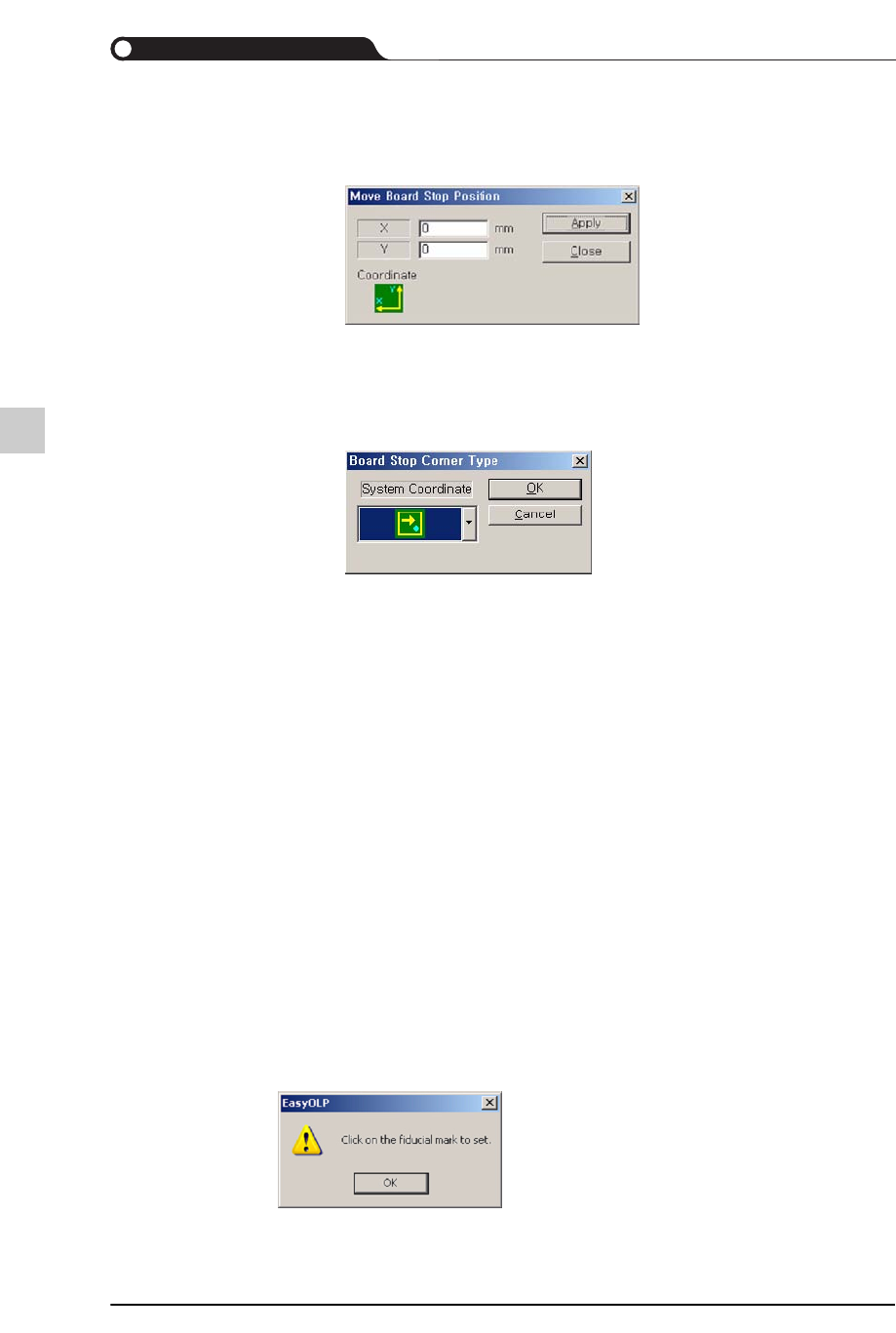

CAD文件的PCB外廓线与实际进行作业的PCB的外廓线不一致时使

用。选择本选项时，将弹出 Move Board Stop Position对话框。

在X、Y上输入数值后单击<Apply>键，即可移动板子定位挡片的位置 (

务必注意避免按两次以上<Apply>键)。

System

Coordinate

设定输送带移送PCB的方向与板子定位挡片的位置。选择本选项时，将

弹出Board Stop Corner Type对话框。

System Coordinate列表框的黄色箭头表示PCB的移送方向，天蓝色点

表示板子定位挡片。

输送带由一双固定框架与移动框架组成。板子定位挡片位于固定框架。

例如，前图的正面基准输送带 (固定框架位于正面)把PCB从左边移送

到右边。

根据设备选择适当的选项后，单击 <OK>键。

9-55

EasyOLP

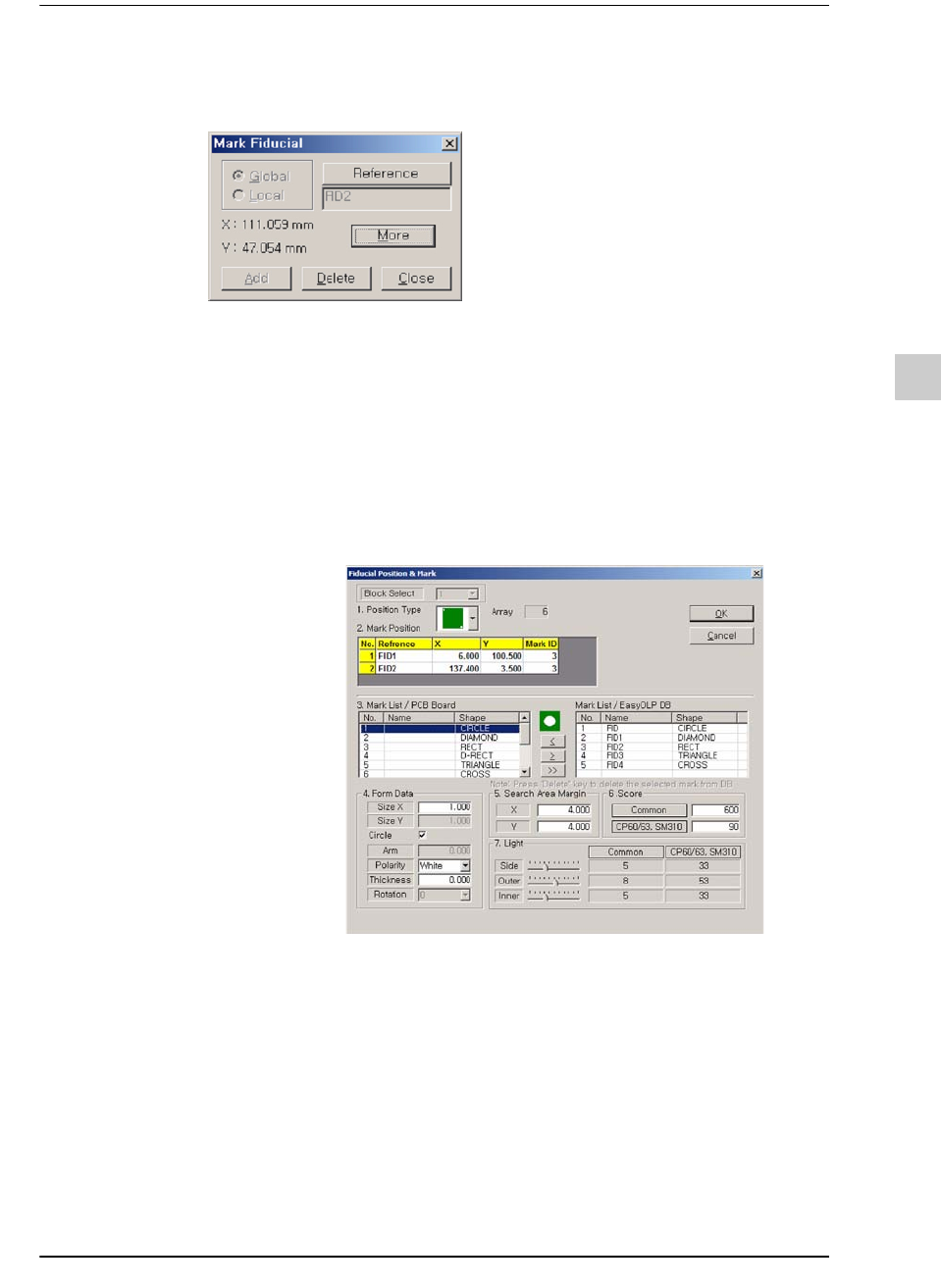

STEP2. 单击<OK>键后再单击Board View区的基准标志，将弹出下列Mark

Fiducial对话框。

各选项的说明如下。

9.5.11. Unit

设定PCB文件的坐标单位。

Global

PCB基准标志

Local

元件基准标志

Reference

参照码名

基准标志X坐标

基准标志Y坐标

单击<More>键时，将弹出Fiducial Position & Mark对话框。

<Add>

使选定垫部(Pad)成为基准标志。

删除选定的基准标志。

<Close>

关闭Fiducial Mark & Position对话框。
