9-57 EasyOLP 元件检索方法包括关键词检索法与清 单检索法。 检索完毕后， 单击 <Close> 键关闭 Find Part 对话框。 即使关闭了 Find Part 对话框， 检 索出来的元件也会在 Board V iew 区以不同的颜色和其它元件做出区分。 9.5.13. Replace 利用其它元件替代 PCB 的元件。 选择 CAD > Replace 菜单 时， 将弹 出 Replace Part …
9-56
lvswG}]
lvswG}]

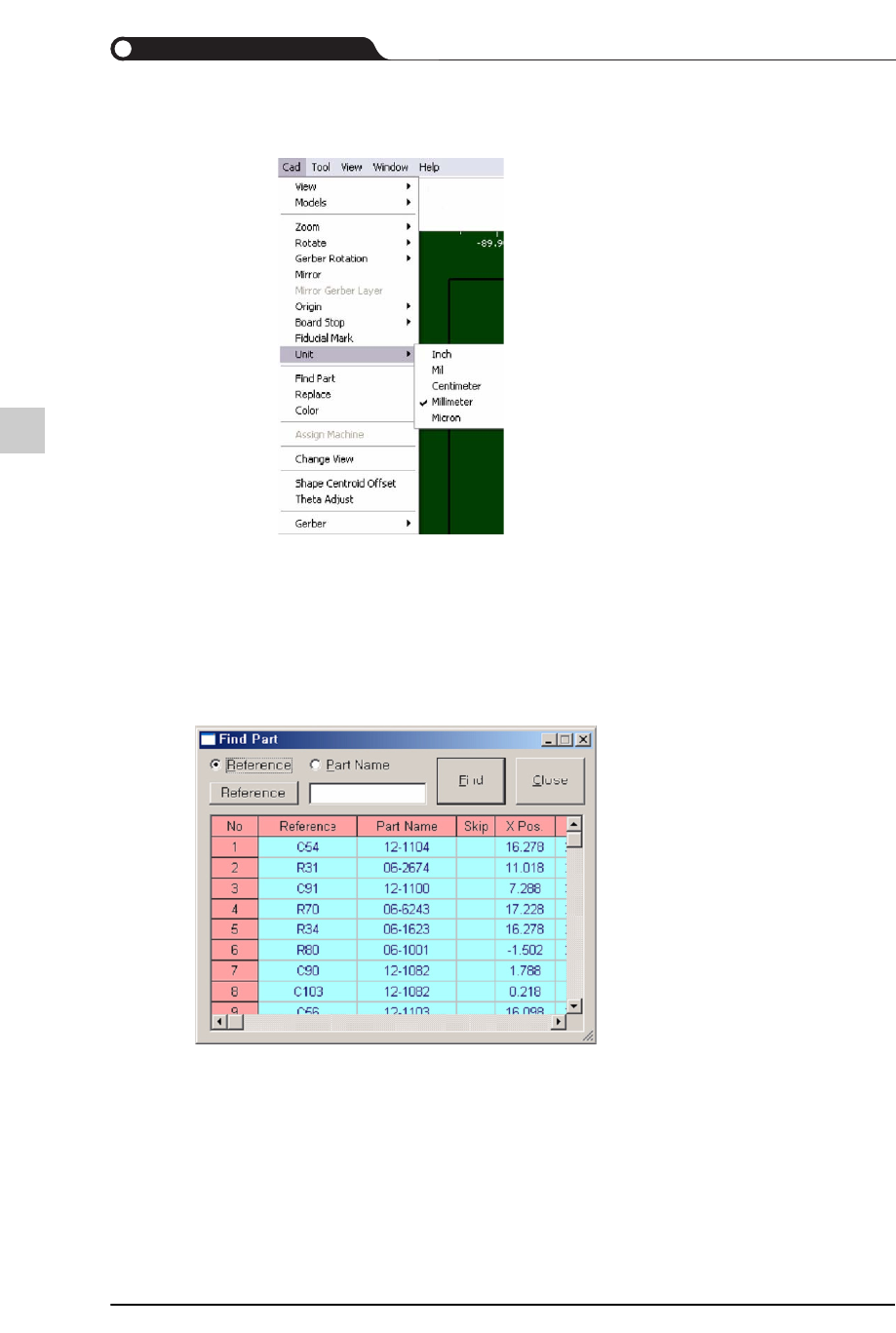

STEP1. 选择CAD > Unit菜单时，将出现下列选项。
STEP2. 选择符合PCB文件的单位。
9.5.12. Find Part
可以在检索元件时使用。检索到的元件在Board View区标示成紫色。
选择CAD > Find Part菜单时，将弹出Find Part对话框。
9-57
EasyOLP
元件检索方法包括关键词检索法与清单检索法。
检索完毕后，单击<Close>键关闭Find Part对话框。即使关闭了Find Part对话框，检
索出来的元件也会在Board View区以不同的颜色和其它元件做出区分。
9.5.13. Replace
利用其它元件替代PCB的元件。
选择CAD > Replace菜单时，将弹出Replace Part Name对话框。
各选项的说明如下。
各键的说明如下。
关键词检索 在Reference或 Part Name选项键中选择一个。
该方法在文字框直接输入参照码或元件名后单击<Find>键进行检索。
如果在Board View方法显示着PCB的某些部位，则选择 Reference选
项后单击<Find>键，检索出来的元件将显示在Board View的中央位
置。
在Board View选择Part Name选项后单击 <Find>键，检索出来的元件
将以不同于其它元件的颜色显示。
清单检索 该方法在Find Part对话框的清单区直接查找相应元件。在清单上单击
元件，相应元件将以不同于其它元件的颜色显示在 Board View上。
Find What
被替代的元件
Replace With
替代元件
Reference
参照码(不允许输入)
<Find Next>
按序逐一检索Find What所输入的各元件。单击该键时，Board View区
将以紫色显示出符合Find What条件的一切元件。当前的选定元件与其
它元件的标色不同。
<Replace>
以Replace With上输入的元件替代当前的选定元件。
<Replace All>
以Replace With上输入的元件替代符合Find What条件的一切元件 (粉
红色)。
9-58
lvswG}]
lvswG}]
9.5.14. Color
可以设定Board View区域所显示构件的颜色。
STEP1. 选择CAD > Color菜单时，将弹出 Config对话框。
STEP2. 单击Color下面的列表框选择需要更改颜色的构件。
STEP3. 单击<...>键时，将弹出颜色指定对话框。
STEP4. 选择了所需要的颜色后单击<确定>键。
STEP5. 单击Config对话框的<OK>键即可反映颜色设定内容。
STEP6. 在Config对话框单击<Reset All Color>键，就能使EasyOLP一切初始化为默
认值。
9.5.15. Assign Machine
在Board View把元件指定给设备。指定方法有个别指定(弹出式菜单 > Ref)与批次
指定(弹出式菜单 > Comp)等两种方法。
<Close>
关闭Replace Part Name对话框。
