9.5.14. Color
可以设定Board View区域所显示构件的颜色。
STEP1. 选择CAD > Color菜单时，将弹出 Config对话框。
STEP2. 单击Color下面的列表框选择需要更改颜色的构件。
STEP3. 单击<...>键时，将弹出颜色指定对话框。
STEP4. 选择了所需要的颜色后单击<确定>键。
STEP5. 单击Config对话框的<OK>键即可反映颜色设定内容。
STEP6. 在Config对话框单击<Reset All Color>键，就能使EasyOLP一切初始化为默
认值。
9.5.15. Assign Machine
在Board View把元件指定给设备。指定方法有个别指定(弹出式菜单 > Ref)与批次
指定(弹出式菜单 > Comp)等两种方法。
<Close>
关闭Replace Part Name对话框。
9-59
EasyOLP
STEP1. 使CAD > Assign Machine选项成为圈选状态后把鼠标指针移到Board View
区，将在指针旁边出现放大镜。利用鼠标右键单击元件时，将弹出下列弹
出式菜单。
在Board View区中，同一元件显示为紫色，当前选定元件则显示为粉红
色。
STEP2. 需要把当前选定元件指定给设备时，单击 Ref菜单。
STEP3. 利用鼠标单击右边设备清单的设备名，就能把当前元件指定给相应设备。
如果需要把当前元件的一切相同元件批次指定给特定设备，则在弹出式
菜单中选择Comp。
利用鼠标单击右边设备清单的设备名，就能把当前选定元件的一切相同
元件指定给相应设备。
9.5.16. Change View
每次单击CAD > Change View时，就能在Board View与List View模式之间切换。
9.5.17. Shape Centroid Offset
Shape Centroid是位于元件的元件贴装基准点。设备将在元件的Shape Centroid与
PCB上的元件贴装点一致后再贴装元件。
Shape Centroid通常和该元件的焊垫中心(Pad Center)维持一致。然而，在焊垫中心
点脱离元件外形或其它特殊情况下，需要把Shape Centroid设定在距离焊垫中心点
一段距离处。
9-60
lvswG}]
lvswG}]
焊垫中心点到Shape Centroid的向量 (Offset X，Offset Y)称为Shape Centroid Offset。
实际上，Shape Centroide Offset值还包括 Offset R 值，该值表示元件在贴装时相对于
CAD设计人员所指定的0度值的旋转偏移角度。

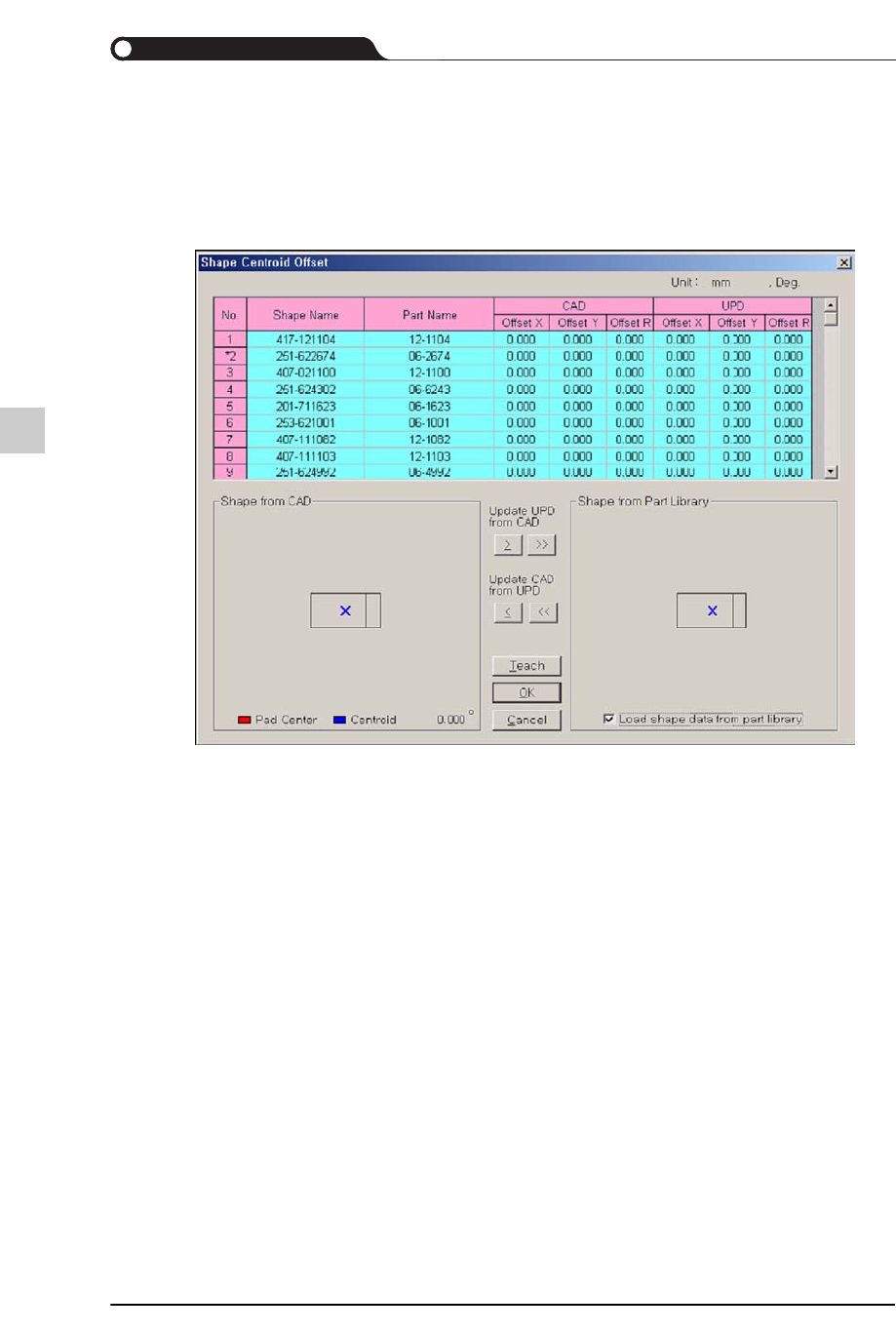

选择CAD > Shape Centroid Offset菜单时，将弹出Shape Centroid Offset对话框。
在Shape Centroid Offset对话框中，各选项的意义如下。
Unit
显示当前的设定单位
Shape Name
列
该工作台上使用的元件形态
Part Name 列 属于Shape Name的元件。单击该选项时，将以清单方式显示出术语该
Shape Name的一切元件。
CAD列 CAD文件的偏移值。偏移值的正/负以元件登记在数据库上的形态为基
准。角度在顺时针方向为负数，逆时针方向为正数。
UPD 列 元件数据库的偏移值
Shape from
CAD 群组
CAD文件的元件外形信息. Pad Center为红色X，Shape Centroid为蓝
色X。Pad Center与Shape Centroid一致时，仅显示蓝色X符号。
Shape from
Part Library
群组
元件数据库的元件外形信息.
