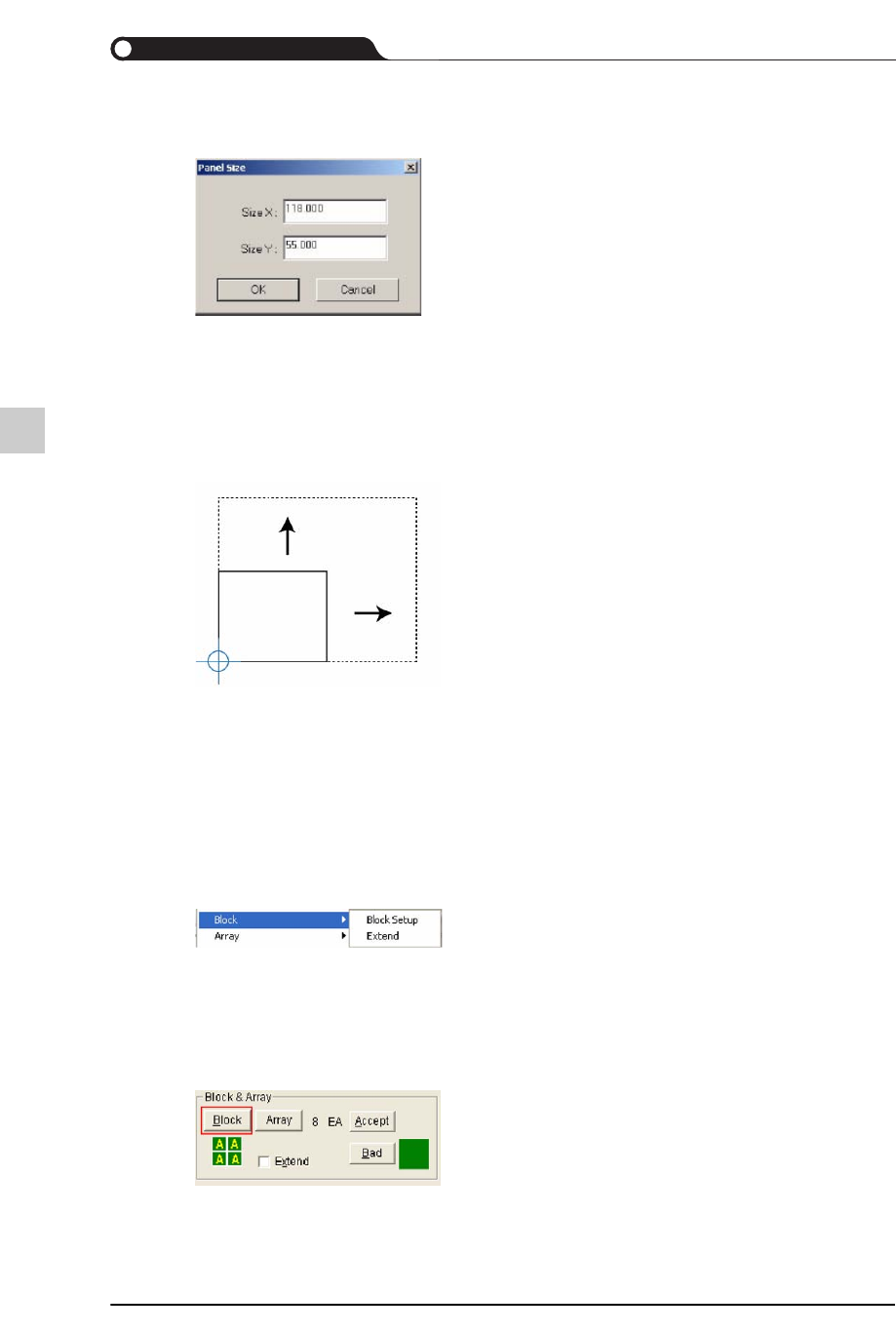

选择Tool > Panel Size菜单时，将弹出Panel Size对话框。
各选项的说明如下。
面板尺寸被更改时，将在维持Board Stop的情形下进行更改。
9.6.2. Block & Model
可以设定电路板的类型。电路板可以分为区块式与型号式。
通常会显示区块(Block)，混流生产PCB则显示型号(Model)。
关于型号(Model)的详细内容清参阅[9.12. 混流生产,第 9-163页]
子菜单包括“设定”与“扩展 (Extend)”。
9.6.2.1. Block Setup
该菜单可以设定区块。
初始设定时，可以在清单视图上单击<Block>键后进行设定。
在CAD视图可以按照下列步骤执行相应的设定对话窗口。
Too>Block>Block Setup
SizeX
面板的横向尺寸
SizeY
面板的纵向尺寸
9-65
EasyOLP
其详细内容如下。
9.6.2.2. Extend
区块的扩展(Extend)与解除扩展(UnExtend)和阵列是同一个概念。
Use 区块的使用与否
Block 从第一个区块到各区块的偏置值
Set Block 从第一个区块到各区块的偏置值
Number 区块数量(X或Y方向的数量)
Count
Direction
区块分度(Index)步骤
Offset 区块之间的间隔
Block Type 选择区块种类。
AAAA Type 电路板由同一图案的区块构成时选择。
ABCD Type 电路板的各区块具有不同图案时选择。例如，把电路板的上面与下面合
成一起后作为单一PCB进行作业时可以选择。
Skip 需要跳过(Skip)该区块的所有装贴点时使用。
9-66
lvswG}]
lvswG}]
扩展后，所有的区块会像单一区块一样地动作。但，区块扩展与阵列扩展杯捆绑成
同一概念。
也就是说，区块里包含阵列信息时，阵列将一起扩展或解除扩展。
在CAD视图进行区块扩展及解除扩展时，在Tool菜单选择Block子菜单或选择
“Extend”或选择“Unextend”后进行该作业。
Figure9.3
扩展解除状态
Figure9.4
扩展状态
在清单视图圈选Block & Array的 <Extend>或<Unextend>复选框就能改变区块或阵
列的装贴点信息表现方式。
在清单视图里的区块扩展
Unextend
指的是区块PCB由一个区块信息与一个区块的装贴点信息表示的状
态，一般来说，区块 PCB表示Unextend状态。
Extend
表示不具备区块信息并且各装贴点之间没有任何连贯性的状态。
一切区块及阵列的装贴点信息以合成为单一文件的方式显示，面板
(Panel)将其视为单一电路板。
处于Extend状态的PCB不是区块/阵列PCB，处 于 Extend状态时，
Tool > Block> Block Setup菜单对话窗口的区块设定区(Set Block)的
<Apply>键将处于非激活状态而无法设定区块信息。
