9-67 EasyOLP Figure9.5 扩展的 AAAA 式区块电路板视图 Figure9.6 CAD view showin g Extended AAAA type blocks
9-66
lvswG}]
lvswG}]

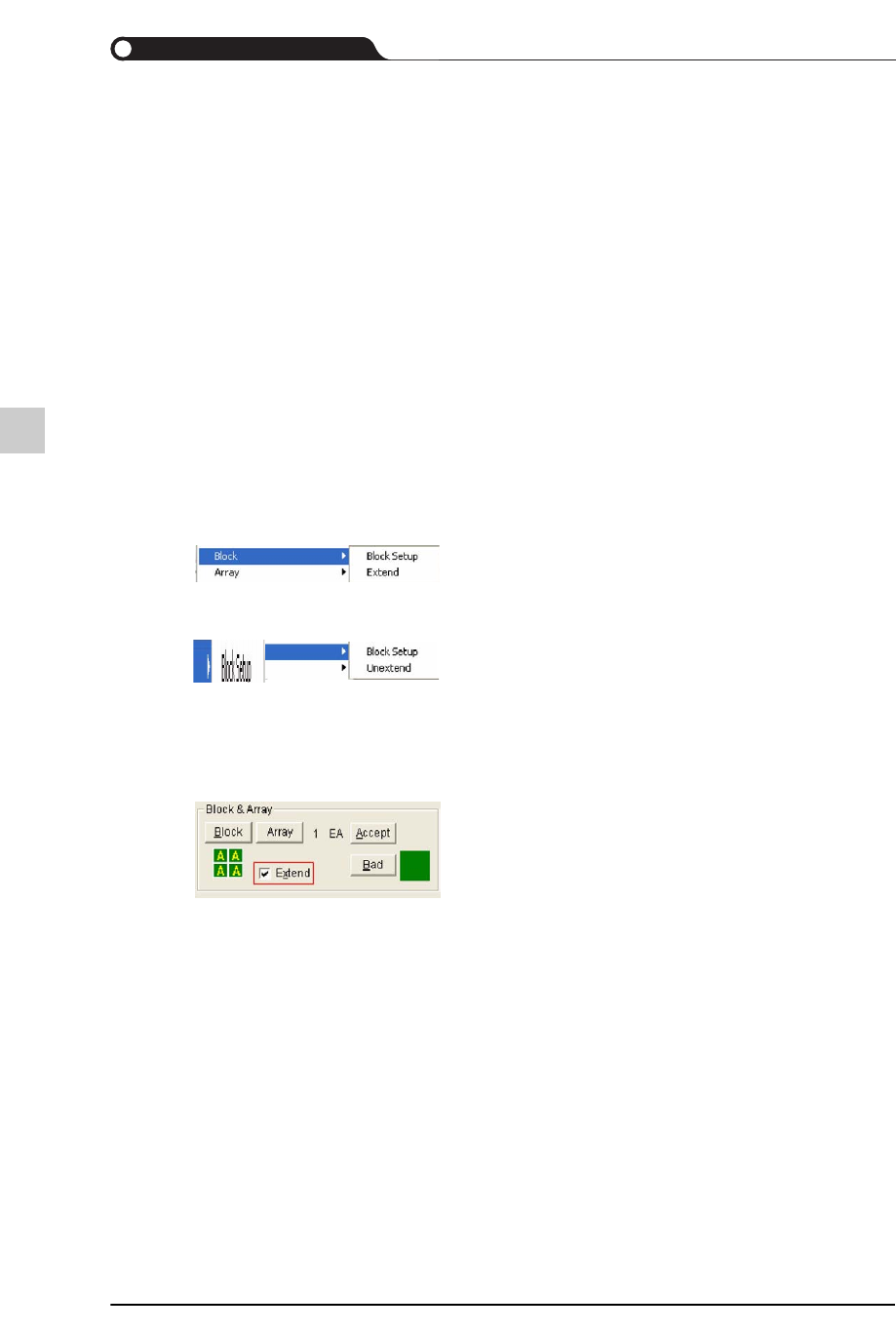

扩展后，所有的区块会像单一区块一样地动作。但，区块扩展与阵列扩展杯捆绑成
同一概念。
也就是说，区块里包含阵列信息时，阵列将一起扩展或解除扩展。
在CAD视图进行区块扩展及解除扩展时，在Tool菜单选择Block子菜单或选择
“Extend”或选择“Unextend”后进行该作业。
Figure9.3
扩展解除状态
Figure9.4
扩展状态
在清单视图圈选Block & Array的 <Extend>或<Unextend>复选框就能改变区块或阵
列的装贴点信息表现方式。
在清单视图里的区块扩展
Unextend
指的是区块PCB由一个区块信息与一个区块的装贴点信息表示的状
态，一般来说，区块 PCB表示Unextend状态。
Extend
表示不具备区块信息并且各装贴点之间没有任何连贯性的状态。
一切区块及阵列的装贴点信息以合成为单一文件的方式显示，面板
(Panel)将其视为单一电路板。
处于Extend状态的PCB不是区块/阵列PCB，处 于 Extend状态时，
Tool > Block> Block Setup菜单对话窗口的区块设定区(Set Block)的
<Apply>键将处于非激活状态而无法设定区块信息。
9-67
EasyOLP

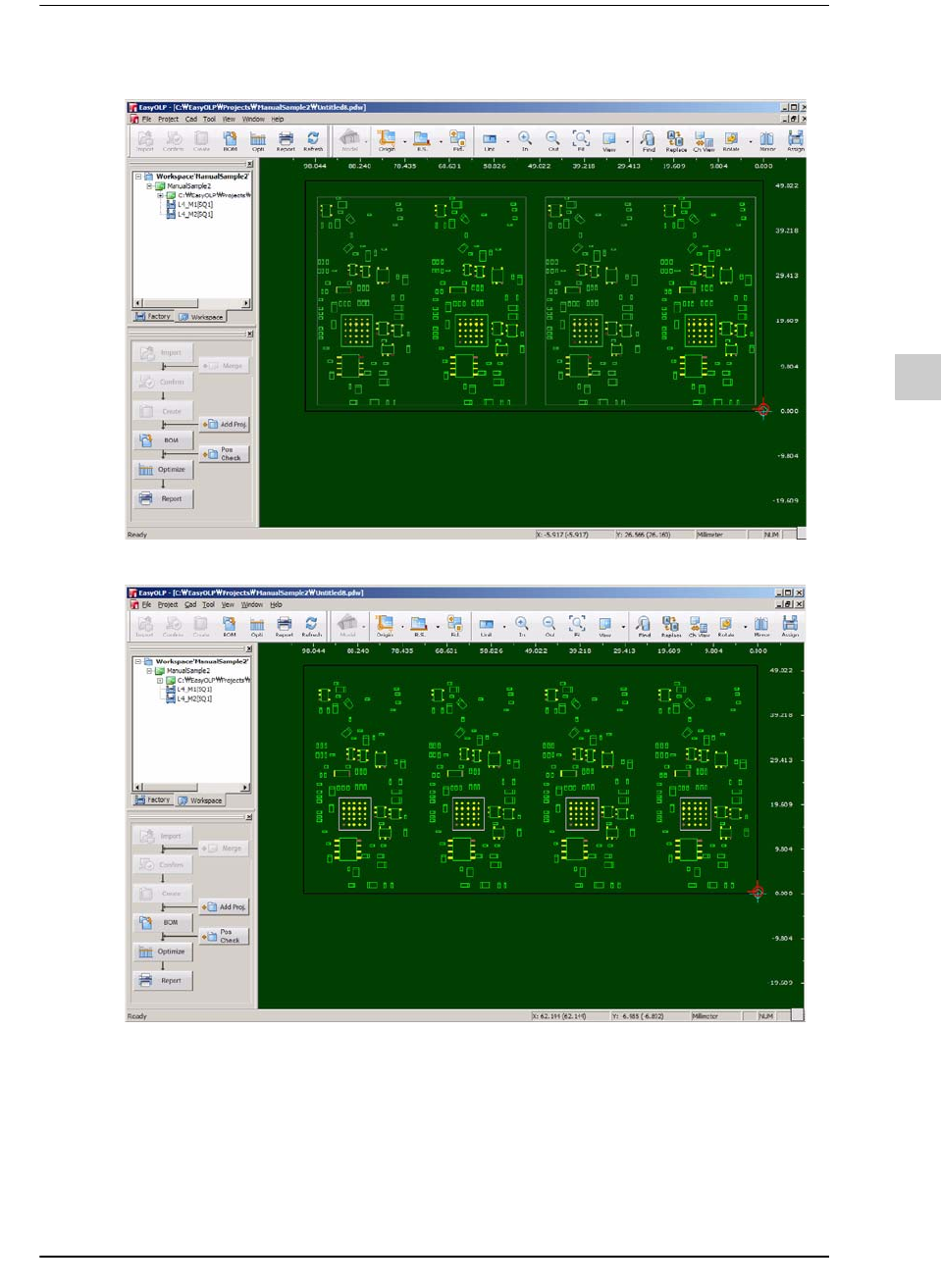

Figure9.5
扩展的
AAAA
式区块电路板视图
Figure9.6 CAD view showing Extended AAAA type blocks
9-68
lvswG}]
lvswG}]

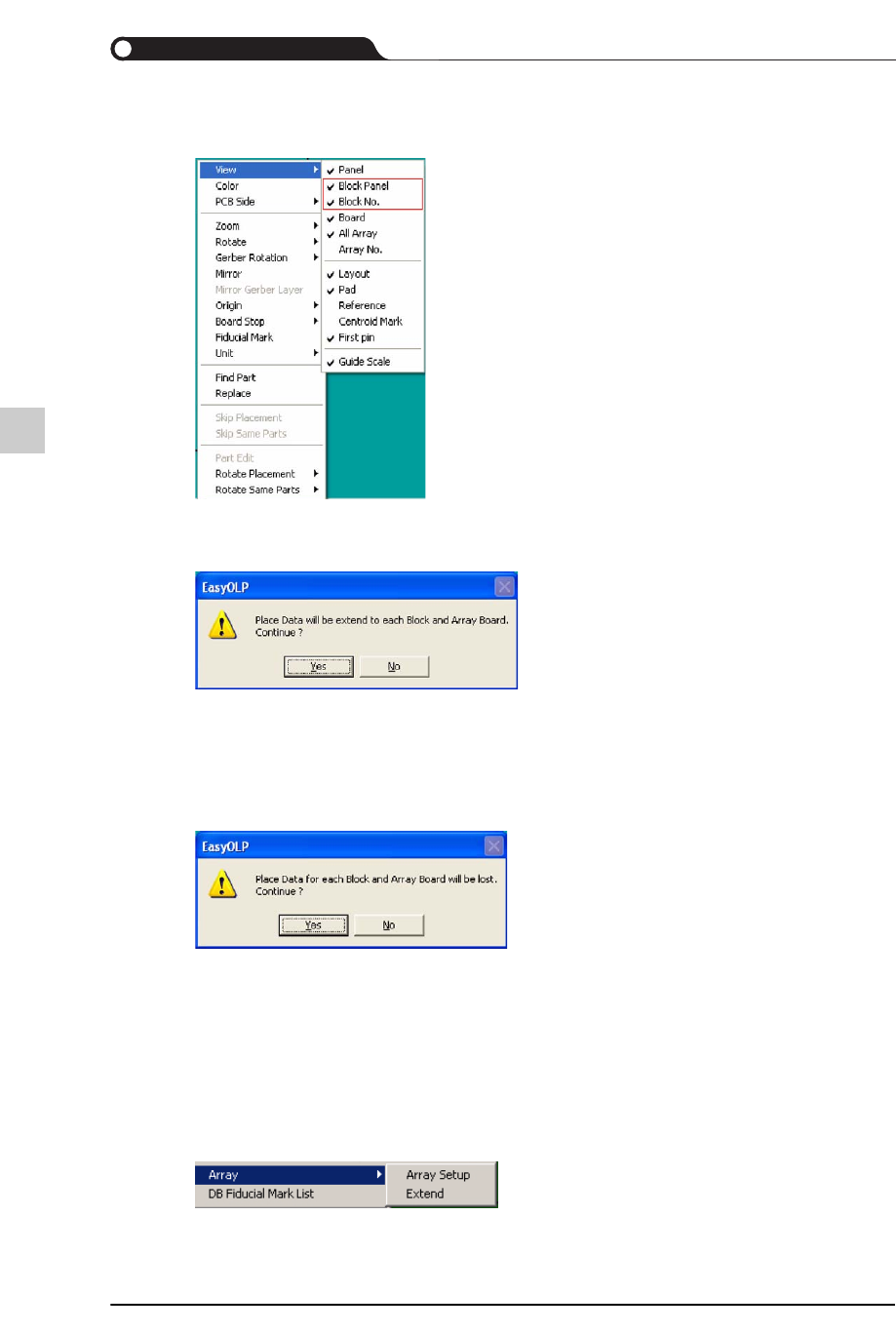

为了表示区块的外廓线或Index number，可以在下列菜单进行视图(View)设定。
在没有扩展的状态下，在Tool菜单选择Block子菜单后选择“Extend”时，将出现下
列提示框。
单击<Yes>键时区块扩展，单击 <No>键时取消。
此时，一切区块的阵列也会一起扩展。
在扩展状态下，在Tool菜单选择Block子菜单后选择“Unextend”时，将出现下列提
示框。
单击<Yes>键时区块解除扩展，单击 <No>键时取消。
此时，一切区块的阵列也会一起解除扩展，各阵列的信息将被第一个阵列信息替
代。
9.6.3. Array
设定PCB的阵列。包括 Array Setup及Extend子菜单。
